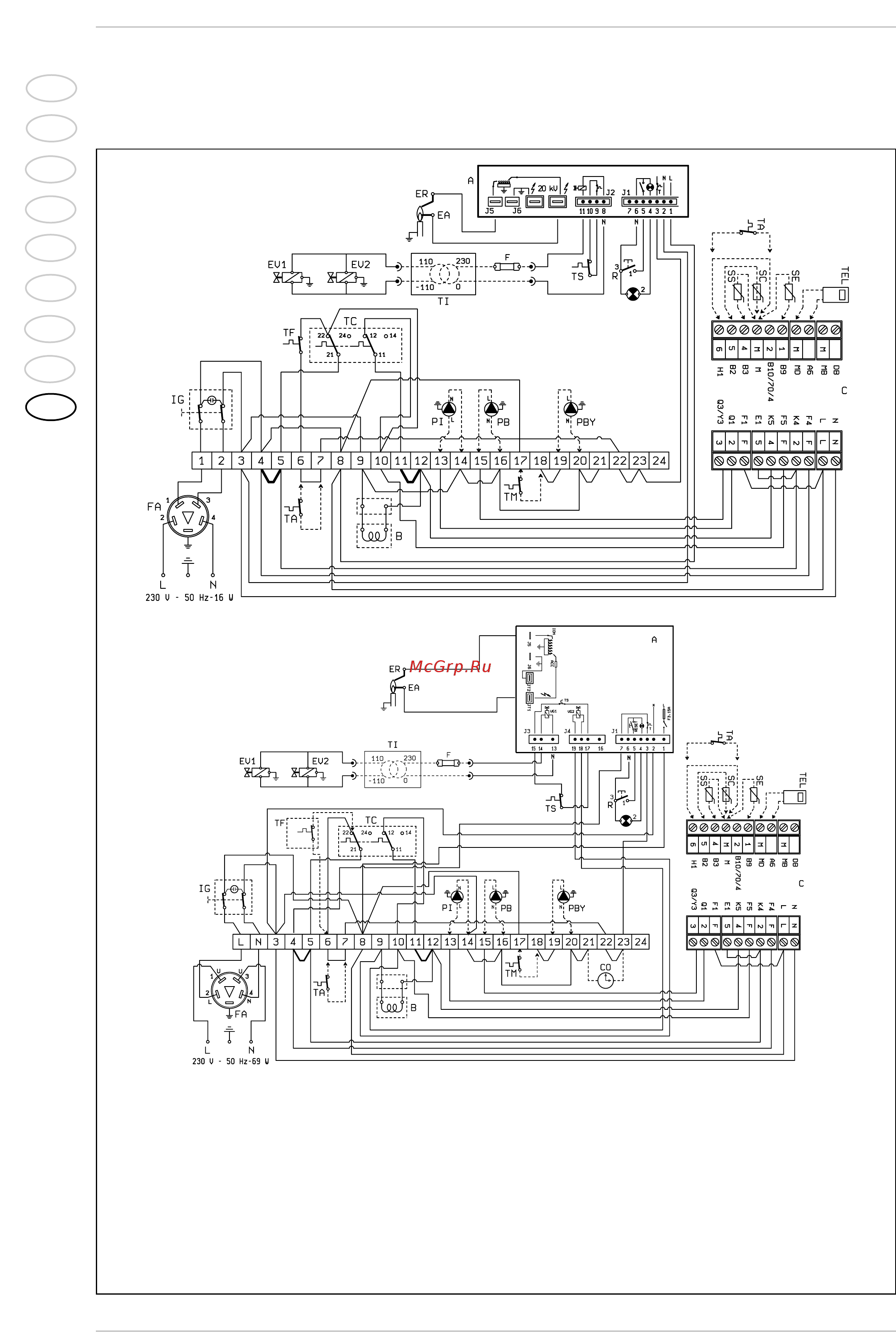

2.6.2 Электросхема
Модели “RMG 70-80-90-100 Mk.II”
Модели “RMG 110 Mk.II”
Коды запасных
частей соединений:
J1 код 6278669
J2 код 6278670
Коды запасных
частей соединений:
J1 код 6293511
J3 код 6293512
J4 код 6293510
ПЕРЕЧЕНЬ
IG Общий выключатель
TC Ступенчатый регулирующий
термостат
EA Пусковой электрод
EV2 Катушка газового клапана
EV1 Катушка газового клапана
TA Наружный термостат
R Разблокирование аппаратуры
B Группа катушек
ER Электрод обнаружения
TS Предохранительный термостат
А Устройство
TF Дымовой термостат
FA Помехоподавляющий фильтр
PI Насос оборудования (не входит в комплект)
PB Насос бойлера (не входит в комплект)
TEL Единица окружающей среды QAA70 (опция)
SE Зонд внешней температуры (опция)
SC Зонд иммерсии котла QAZ21 (опция)
SS Зонд иммерсии бойлера QAZ21 (опция)
C Соединители подстанции
(черный-красный-коричневый)
F Плавкий предохранитель (Т 200 мА)
TI Трансформатор изоляции
(только для FR/BE)
PBY Рециркуляционный насос
TM Термостат минимальной температуры
ПРИМЕЧАНИЕ:
При подсоединении наружного термостата
А) необходимо снять мост с зажимов (6-7).
Подсоединяя подстанцию, снять мосты 4-5
и 11-12.
Чертеж 6
