3.1.1 Рабочий цикл
Перед включением котла следует
проконтролировать вольтомметром, что
электрическое соединение в контактной
панели осуществлено правильно, учитывая
позиции фаз и нейтрали, как это отмечено на
схеме.
Нажать на основной выключатель,
установленный на пульте управления,
сигнальная лампа выявит, таким образом,
наличие напряжения.
В этот момент котел запущен, через
программирующее устройство пусковому
электроду посылается разрядный ток, и
одновременно открывается газовый клапан.
Запуск горелки обычно занимает от двух до
трех секунд.
Вероятны также случаи, когда включение не
происходит, и, в следствие этого, срабатывают
сигналы блокирования устройств. Эти случаи
могут быть следующими:
Отсутствие газа
Электронное оборудование регулярно
осуществляет цикл, подавая напряжение на
пусковой электрод, который пробует включить
котел в течение максимум восьми, четырех
секунд. В случае невключения гарелки,
устройство блокируется.
Это может случиться при первом запуске или
после долгого периода простоя котла, в связи
с появлением воздушных мешков в трубе.
Данная ситуация может быть спровоцирована
закрытым газовым краном или прерванной
катушечной обмоткой клапана, не
позволяющей ему открытие.
– Пусковой электрод не подает разряда
В котле отмечается только поступление газа в
горелку, по истечении восьми, четырех секунд
устройство блокируется.
Причиной может быть повреждение провода
электрода или плохое закрепление зажима;
или же сгорел трансформатор.
– Отсутствие искры
С момента включения отмечается постоянный
разряд электрода, несмотря на то, что горелка
является включенной. По истечении восьми,
четырех секунд прекращается разряд,
выключается горелка и зажигается
сигнальная лампа блокирования.
Эта проблема возникает в случае ошибки
подключения фаз и нейтрального положения
в контактном зажиме. Шнур электрода
обнаружения неисправен или сам электрод не
заземлен; электрод нуждается в замене,
поскольку сильно изношен. Устройство
неисправно.
В случае внезапного прекращения подачи
электроэнергии происходит немедленная
остановка горелки, в момент подключения
энергии котел запускается автоматически.
3.1.2 Система ионизации
Контроль системы ионизации осуществляется
с помощью микроамперметра лучше
цифрового со шкалой от 0 до 50 µА. Концы
микроамперметра должны быть присоединены
последовательным
соединением к
электропроводу электрода обнаружения. В
ходе нормального функционирования прибор
должен показывать 6÷10 µА. Минимальный
показатель ионизированного тока, при
котором оборудование блокируется, - около 1
µА. В таком случае необходимо проверить
качество электрического контакта и степень
износа электрода обнаружения.
3.2
СТУПЕНЧАТЫЙ РЕГУЛИРУЮЩИЙ
ТЕРМОСТАТ
К
отел обеспечен регулирующим термостатом
с двойным контактом обмена и
дифференцированным градуированием (6
Чертеж 2), который производит, прежде чем
произойдет полное отключение горелки,
понижение мощности с помощью группы
катушек, установленных на регуляторе
газового клапана. эта система ступенчатой
модуляции позволяет получить следующие
преимущества:
Более высокий
КПД
котла.
П
овышение температуры пределах
допустимых параметров) в чугунном
корпусе (тепловая инерция) в момент
выключения горелки.
3.3
ДЫМОВОЙ ТЕРМОСТАТ
“RMG 70-80-90-100 MK.II”
Данное устройство является предохранением от
выброса обратного потока дыма в помещение
по причине неисправности или частичного
засорения дымохода (8 Чертеж 2). Устройство
вмешивается, блокируя работу газового
клапана, в случаях, когда происходит
продолжительный выброс дыма в опасном
количестве в помещение. Для того, чтобы снова
запустить котел, необходимо снять крышку
термостата и нажать на находящуюся под ней
кнопку. Перед проведением этой операции
следует удостовериться в том, что от пульта
управления отключено электропитание. Если
устройство продолжает срабатывать, следует
провести внимательную проверку дымохода,
реализуя необходимые изменения и прибегая к
технике безопасности с целью
восстановления
правильного функционирования устройства.
3.4 ПОНИЖЕНИЕ НАПОРА В ЦИКЛЕ
РАБОТЫ КОТЛА

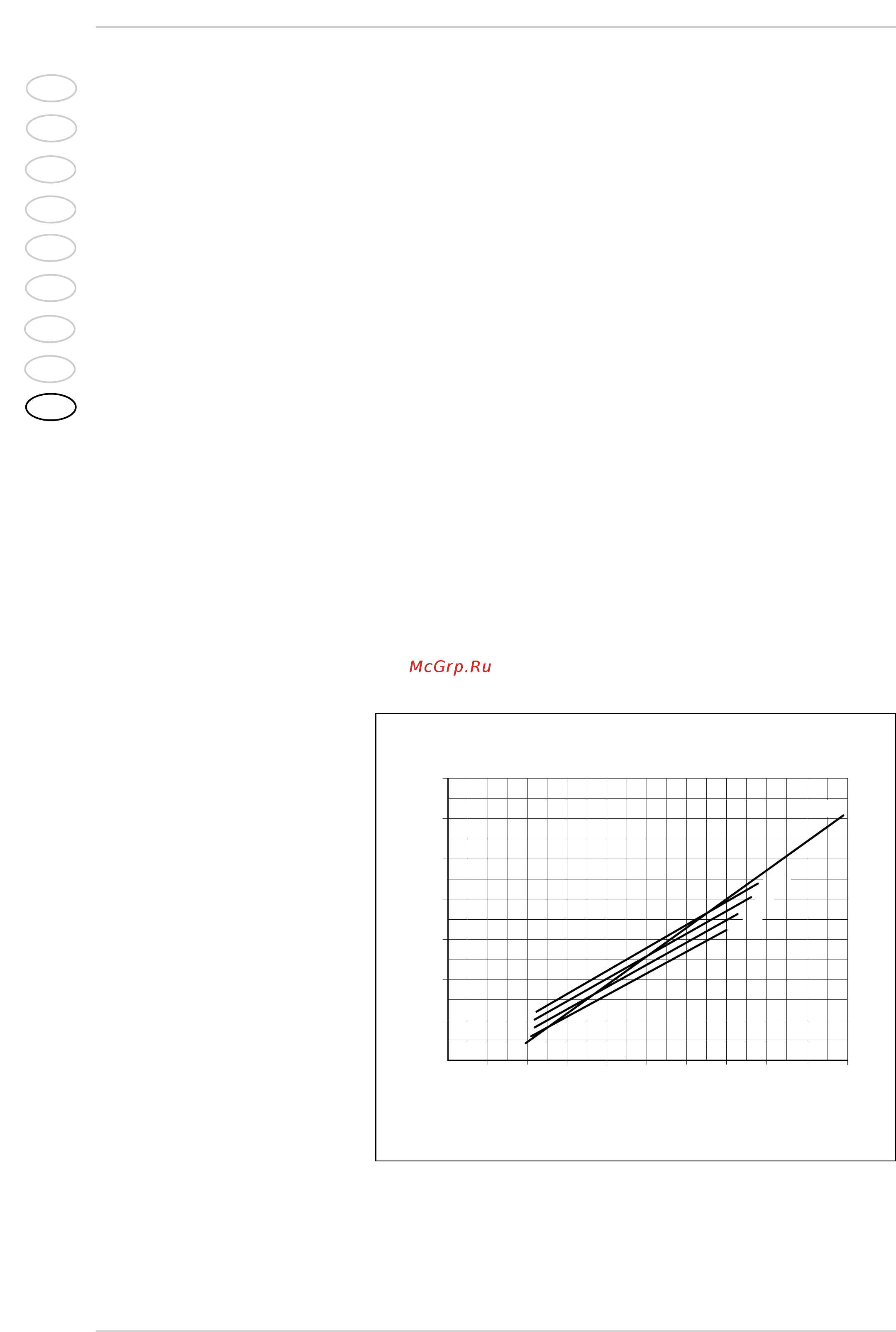

Понижение напора представлено на графике
Чертеж 9.
0
12 0
2.000
9.000
8.0007.0006.000
5.000
4.0003.000
PORTATA (l/h)
PERDITA DI CARICO (mbar)
100
80
20
40
60
90
70
80
100
140
10.000
11.000
110
ПОНИЖЕНИЕ НАПОРА (мБар)
Расход (л/час)
Чертеж 9
