ПРИМЕЧАНИЕ
Настройка нагрева для первой
зоны осуществляется блоком
дистанционного управления.
Для других зон настройка
осуществляется с панели
управления бойлера. В случае
одновременного
теплопотребления на бойлере
будет активирована более
высокая температура.
R
M
SE
TA2
SI
RL2
P2
P1
VM
IP
CR
EXP
TSB

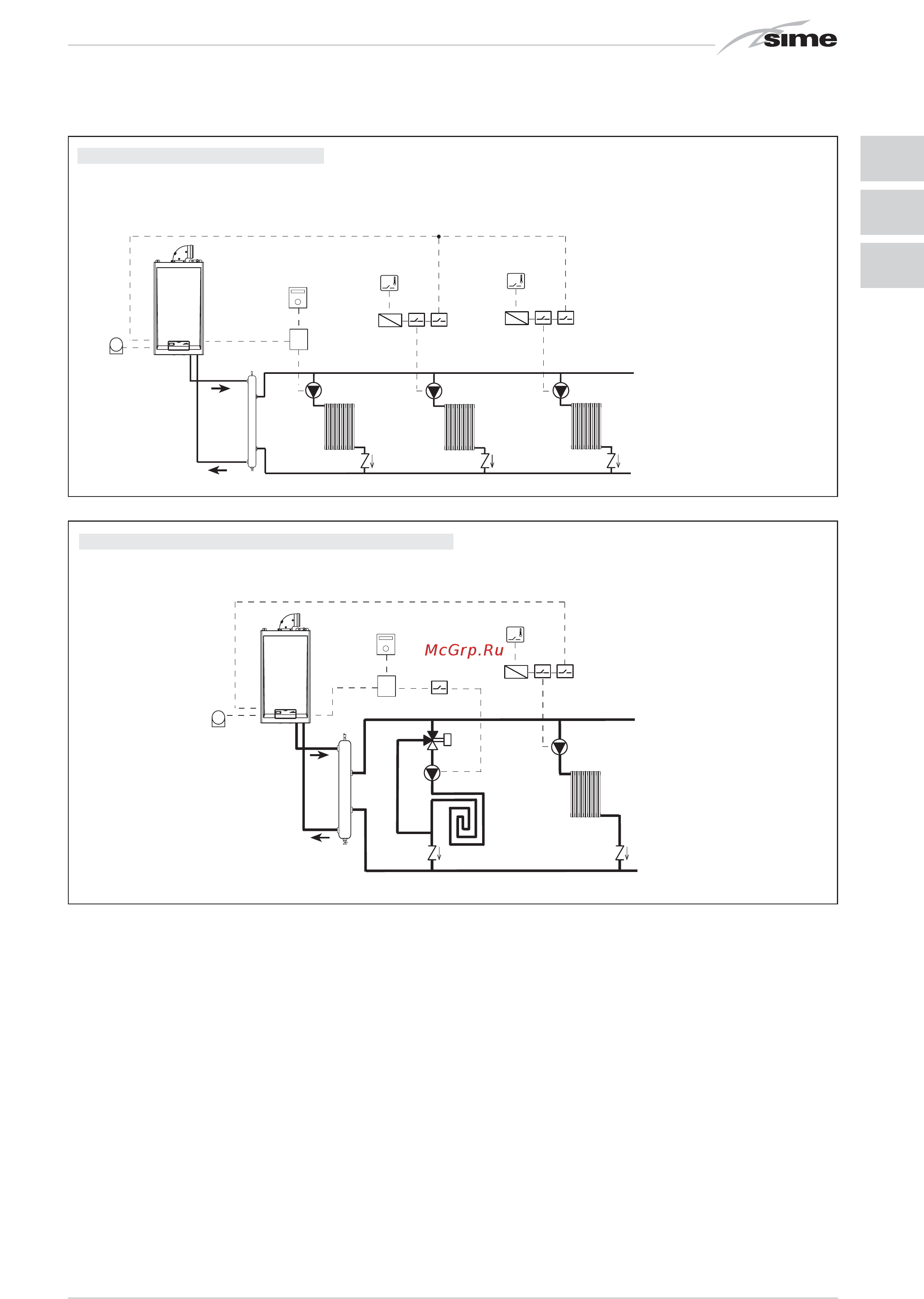

5 БАЗОВАЯ УСТАНОВКА
МНОГОЗОННАЯ УСТАНОВКА С НАСОСАМИ, КОМНАТНЫМИ ТЕРМОСТАТАМИ И ДИСТАНЦИОННЫМ
УПРАВЛЕНИЕМ (код 8092226/8092219), МОДЕРНИЗАЦИОННЫЙ КОМПЛЕКТ С БЛОКОМ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (код 8092240) И ВНЕШНИМ ДАТЧИКОМ (код 8094101)
6 УСТАНОВКА СО СМЕСИТЕЛЬНЫМ КЛАПАНОМ
ДВУХЗОННАЯ УСТАНОВКА С ОДНОЙ ЗОНОЙ СМЕШЕНИЯ
