канала, и для эффективности
процедуры, выполнить все необходимые
изменения и поправки. После каждой
операции, произведённой на устройстве,
проверить его правильную работу. В
случае замены, пользоваться только
оригинальными запчастями.

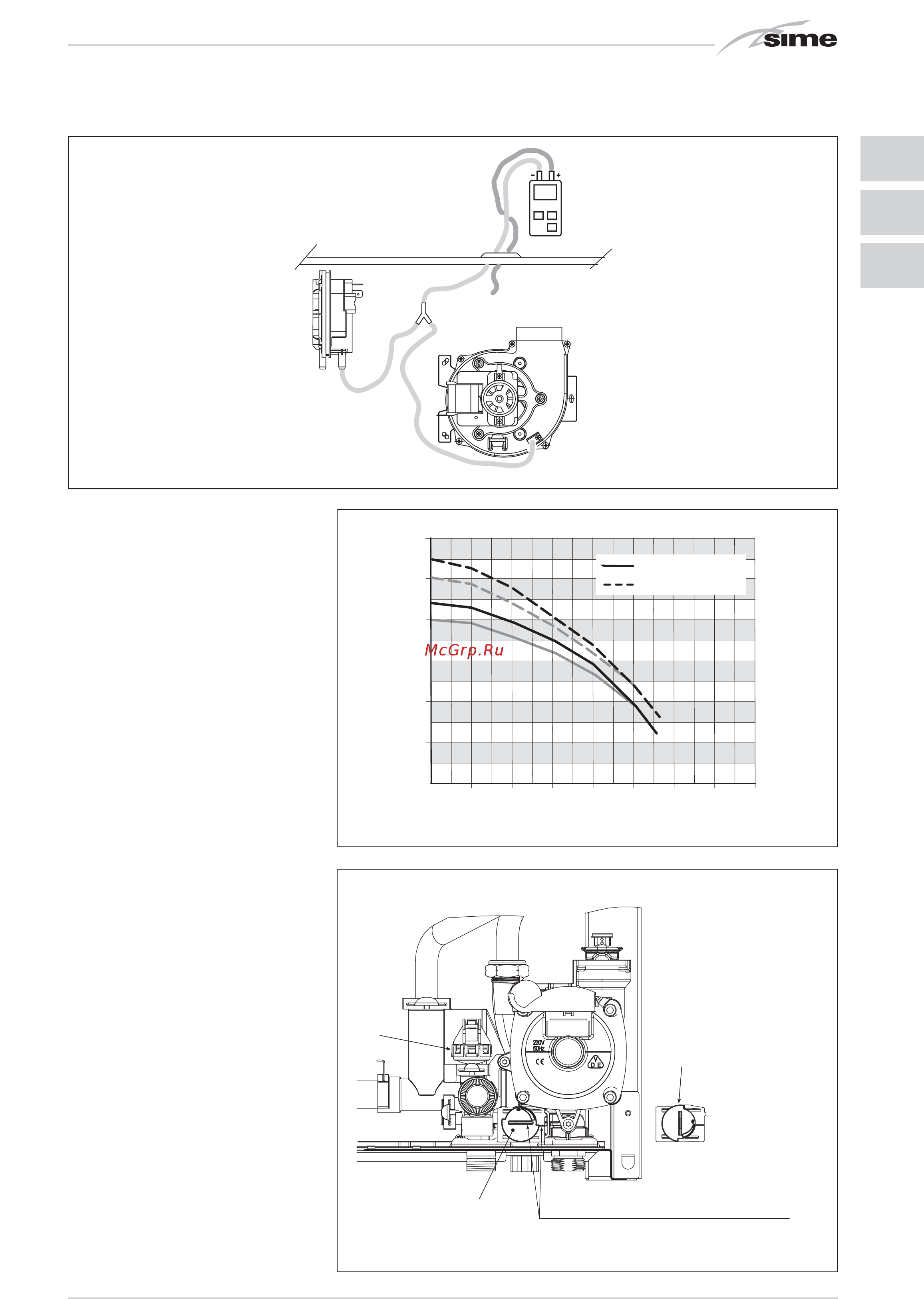

3.9 РЕЛЕ ДАВЛВЕНИЯ ДЫМОВ
вер. BF
Реле давления дымы тарировано на
заводе изготовителе на следующие
значения:
0,62 - 0,72 мм H20 для вар. “25 BF”
0,45 - 0,55 мм H20 для вар. “30 BF”,
в состоянии гарантировать работу котла
даже на максимально дозволенной длине
трубопровода воздухозаборника и
дымоудаления. Значение сигнала реле
давления измеряется с помощью
дифференциального давления, как
указано на илл. 16.
3.10 РЕЛЕ ДАВЛЕНИЯ ВОДЫ
Если давление в бойлере меньше 0,6 бар,
произойдёт срабатывание реле давления
воды (C на рис. 17/a), и горелка
отключится. Для возобновления работы
горелки необходимо поднять давление
воды в бойлере до 1-1,2 бара.
3.11 ИМЕЮЩИЙСЯ НАПОР
НА УСТАНОВКУ
Зависимость остаточного напора
установки отопления от расхода,
продемонстрирована на графике илл. 17.
Чтобы получить поступление
максимального имеющегося напора к
установке, отключите байпас, повернув
соединительную муфту в вертикальное
положение (рис. 17/a).
53
PRESSOSTATO
VENTILATORE
CAMERA STAGNA
(+)
(--)
рис 16
0
200
1600
140012001000800600400
PORTATA (l/h)
PREVALENZA RESIDUA (mbar)
500
400
100
200
300
30
25
Metropolis DGT
600
30
25
By-pass inserito
By-pass escluso
рис 17
A
B
C
RIFERIMENTO POSIZIONE BY-PASS
рис 17/a
ИМЕЮЩИЙСЯ НАПОР (мбар)
Байпас включён
Байпас отключён
РАСХОД (л/ч)
УСЛОВНЫЕ
ОБОЗНАЧЕНИЯ
A Байпас включён
B Байпас отключён
C Реле давления воды
ГЕРМЕТИЧНАЯ КАМЕРА
РЕЛЕ ДАВЛЕНИЯ
Вентилятор
БАЙПАСНАЯ ПОЗИЦИЯ
