Установка должна быть неподвижной и
должна выполняться только
квалифицированным персоналом.
2.1 УСТАНОВКА
– Необходимо, чтобы в помещениях, где
устанавливаются котлы “типа B”
поступает достаточно воздуха для
регулярного горения газа,
потребляемого прибором. Поэтому, на
внешних стенах, должны быть
выполнены свободные, не
закупоренные отверстия, размером не
менее 6 см2 для каждого кВт
теплового расхода и не менее чем 100
cm
2
.
– Приборы “типа C”, камера горения
которых и система питания воздухом
герметичны, относительно
окружающей среды, могут быть
установлены в любом жилом
помещении.
– Котлы “типа B и C” могут
функционировать и в частично
защищённых местах, в соответствии с
EN 297, с температурой окружающей
среды не более 60°C и не менее -5°C.
Рекомендуется устанавливать котлы
под скатом крыши, на балконе или в
защищённой нише, однако, в любом
случае, они не должны подвергаться
прямому воздействию непогоды
(дождь, град, снег). В стандартном
исполнении котлы оснащены функцией
для предотвращения замерзания.
2.1.1 Функция защиты от замерзания
В стандартном исполнении котлы были
оборудованы функцией защиты от
замерзания, которая предусматривает
запуск в работу насоса и горелки, когда
температура воды, содержащейся внутри
устройства, опускается ниже ПАР 10.
Наличие функции защиты от замерзания,
однако, гарантируется только если:
– Котёл был правильно соединён с
контурами газового питания и
электрической цепью;
– Котёл постоянно получает питание;
– Котёл не был заблокирован из-за
отсутствия розжига;
– Главные компоненты котла не в
аварийном режиме.
В данных условиях котёл защищён от
замерзания до температуры окружающей
среды -5°C.
ВНИМАНИЕ: При установке в местах,
где температура опускается ниже 0°C,
необходимо защитить соединительные
трубы.
2.2 КОМПЛЕКТУЮЩИЕ ДЕТАЛИ
ДОПОЛНИТЕЛЬНЫЕ
Чтобы упростить процесс подключения
котла к установке, факультативно
предоставляются следующие
комплектующие детали вместе с
инструктажным листом для монтажа:
– Пластина установки, код 8075427.
– Набор изгибов и газовых кранов/входа
сантехнической воды код 8075418.
– Набор кранов, код 8091806.
– Комплект дозатора полифосфатов код
8101700.
– Набор запасных соединительных муфт
настенных котлов других марок, код
8093900.
– Комплект солнечных панелей для
котлов мгновенного нагрева, код
8105101.
– Предохранительный набор
фитингов“25 BF” код 8095420.
– Предохранительный набор фитингов
“30 BF” код. 8095421.
2.3 ПРИСОЕДИНЕНИЕ УСТАНОВКИ
Для предохранения тепловой установки
от вредной коррозии, накипи или
отложений очень важно перед установкой
оборудования выполнить мойку
установки, используя такие специальные
средства как, например, Sentinel X300,
X400, X800 или Fernox Cleaner F3.
Полный комплект инструкций
поставляется вместе с продуктами,
однако, для получения более детальных
объяснений можно связаться напрямую с
производителем SENTINEL
PERFORMANCE SOLUTIONS LTD, или
FERNOX COOKSON ELECTRONICS.
После мойки установки, для её защиты от
коррозии и отложений, рекомендуется
использовать добавки-замедлители типа
Sentinel X100 или Fernox Protector F1.
Важно проверять концентрацию добавки-
замедлителя после каждого изменения
установки и после каждой операции
технического обслуживания, в
соответствии с предписаниями
производителей (о специальных
испытаниях можно узнать у
дистрибьюторов).
Выпуск предохранительного клапана
должен быть присоединён к приёмной
воронке для направления возможной
продувки при срабатывании. Если
нагревательная установка находится
выше котла, необходимо установить на
трубопроводах подачи/возврата
установки, отсекающие краны, которые
находятся в дополнительных наборах.
ВНИМАНИЕ: При непроводении чистки
тепловой установки и при
недобавлении соответствующей
добавки-замедлителя приводит к
утере права на гарантийное
обслуживание.
Подключение газа должно выполняться в
соответствии с действующими
нормативными постановлениями. При
определении размеров газовых труб от
счётчика до модуля, необходимо
учитывать как объём расходов в м3/ч, так
и плотность рассматриваемого газа.
Сечения трубопроводов, которые
составляют установку, должны быть
такими, чтобы гарантировать поставку
газа, достаточную для покрытия
максимального спроса, ограничивая
потерю давления между счётчиком и
любым оборудованием так, чтобы она не
была более:
- 1 мбар для газов второго семейства
(природный газ)
- 2,0 мбар для газов третьего семейства
(бутан или пропан).
Внутри кожуха была приклеена табличка,
на которой приводятся технические
идентификационные данные и тип газа,
для которого предназначен котёл
2.3.1 Фильтр на газовом
трубопроводе
В стандартном варианте на газовом
клапане был установлен фильтр на входе,
который, однако, не может задерживать
2 УСТАНОВКА
17
2 3 456
рис 4

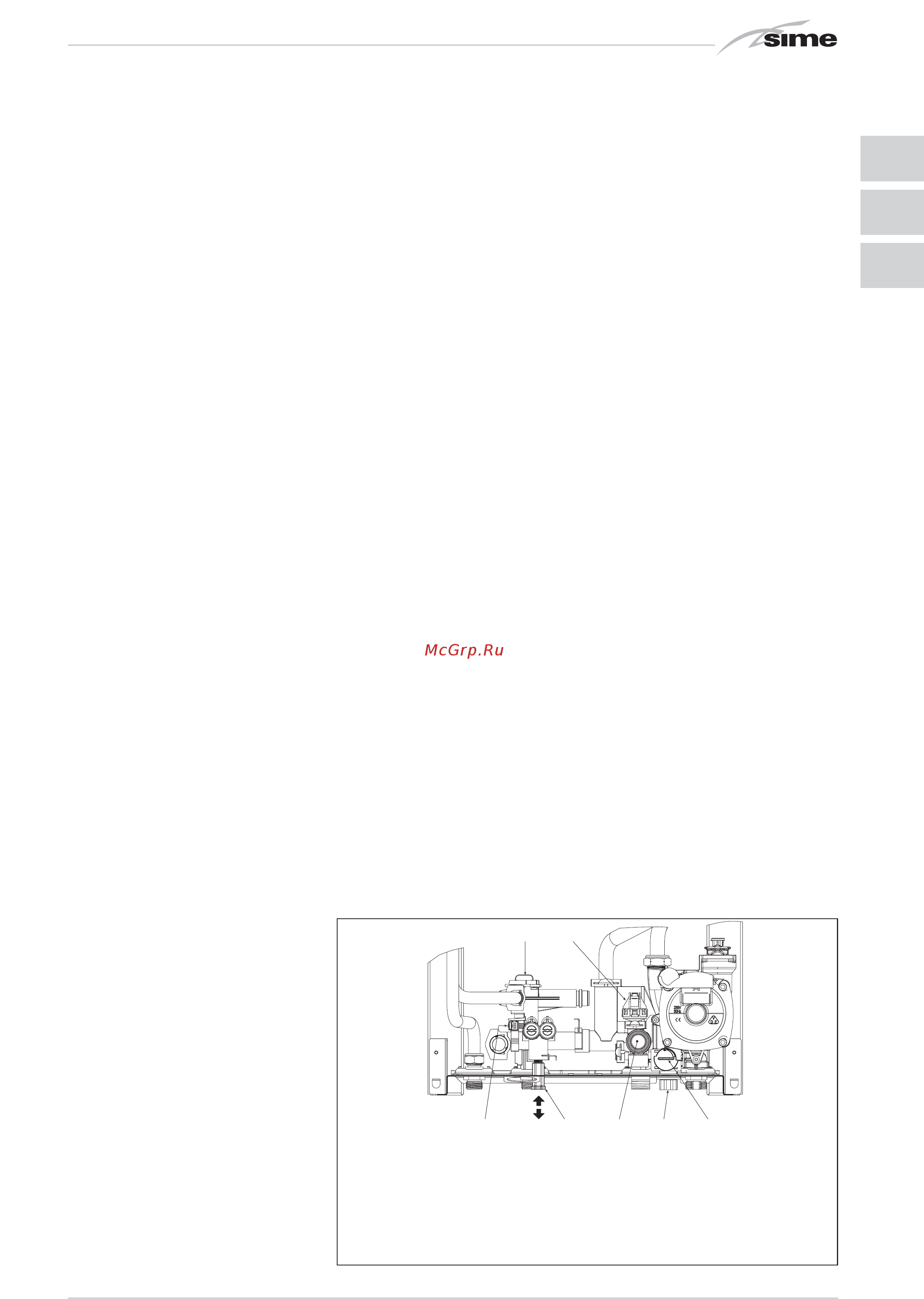

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Расходомер хозяйственной
воды (синий)
2 Датчик Холла (синий)
3 Кран загрузки (Байпас)
4 Предохранительный клапан 3 бара
5 Дымоотвод котла
6 Байпас (Байпас)
7 Реле давления воды
ПРИМЕЧАНИЕ: компоненты, для
которых предусмотрены проверки и
контроль, выделены синим цветом.
