36
1
3
5
6
7
12
14
15
16
13
22
21
20
19
18
8
10
11
2
4
UE G M R
23

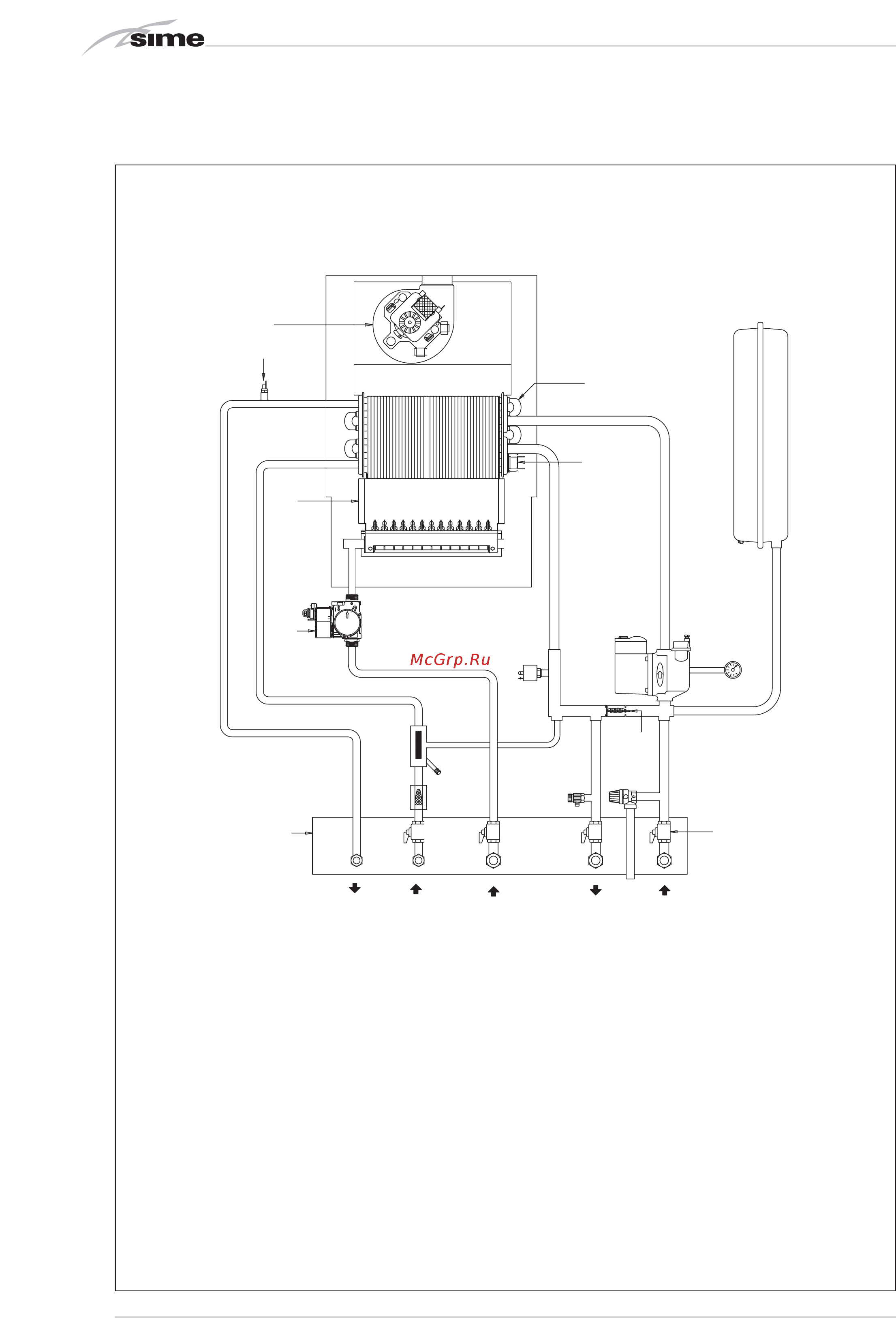

1.4 ФУНКЦИОНАЛЬНАЯ СХЕМА
рис 2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Вентилятор (вар. BF)
2 Теплообменник (радиатор)
3 Датчик сантехнической воды (SS)
4 Датчик отопления (SM1/SM2)
5 Камера сгорания
6Газовый клапан
7 Реле давления воды
8 Циркуляционный насос с выпуском воздуха
10 Гидрометр
11 Расширительный бак
12 Расходомер хозяйственной воды
13 Автоматический байпас
14 Фильтр сантехнической воды
15 Дымоотвод котла
16 Предохранительный клапан 3 БАР
18 Пластина соединительных
муфт (факультативно)
19 Кран сантехнической воды (факультативно)
20 Газовый кран (факультативно)
21 Кран подачи установки (факультативно)
22 Кран возврата установки (факультативно)
23 Эаполнения установки
СОЕДИНЕНИЯ
U Выход сантехнической воды
E Вход сантехнической воды
GГазовое питание
M Подача установки
R Возврат установки
