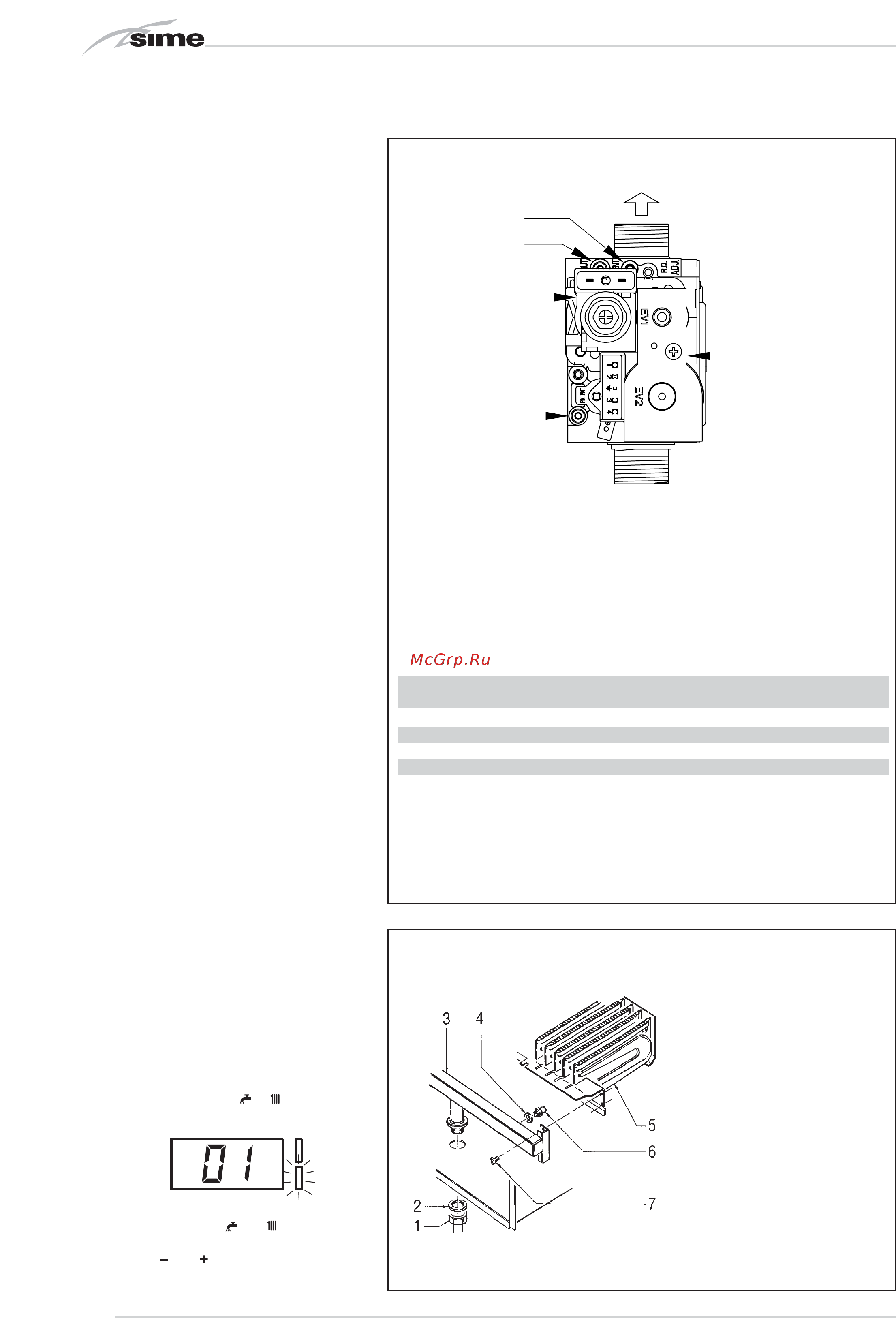

![SIME Metropolis DGT 30 BF [22/32] Эксплуатация и техническое обслуживание](/views2/1404475/page22/bg16.png)
54
4.1 ГАЗОВЫЙ КЛАПАН
Котёл предоставляется с газовыми платами
SIT 845 SIGMA (илл. 18).
Газовый клапан тарирован на 2 значения
давления: максимальное и минимальное,
которые в зависимости от вида газа,
значениям, указанным в Таблице 4.
Тарирование газового давления на
максимальное и минимальное значение
выполняет SIME во время производства:
поэтому не рекомендуется изменять
значения. Только при переходе от одного
вида газа (метан) на другой (бутан или
пропан), допускается изменение рабочего
давления.
4.2 ПЕРЕХОД НА ДРУГОЙ ВИД ГАЗА
Настоящая операция должна быть
произведена в обязательном порядке
уполномоченным персоналом и
оригинальными компонентами Sime, в
обратном случае, прекращается право на
гарантийный ремонт.
Чтобы перейти с газа метана на сжиженный
нефтяной газ и наоборот, необходимо
выполнить следующие операции (илл. 19):
– Закрыть газовый кран
- Демонтировать коллектор горелок (3).
- Заменить основные сопла (6) и медную
шайбу (4) на те, что предоставляются в
комплекте, для выполнения этой
операции, использовать жёсткий ключ 7.
- Конфигурировать новое топливо питания,
как указано в пункте 4.2.1.
- Для тарирования значений
максимального и минимального газового
давления, смотреть пункт 4.2.2.
- По завершении операций, установить
этикетку, входящую в комплект, на
которой указана настройка на газ.
ПРИМЕЧАНИЕ: Когда устанавливаются на
место предварительно снятые
компоненты, и после монтажа, заменить
уплотнители газа, проверить
герметичность всех газовых соединений
с помощью мыльной воды или
специальных продуктов, не использовать
открытое пламя.
4.2.1 Конфигурация нового
топлива питания
Перейдите в раздел параметров,
одновременно на 5 сек. нажав на панели
управления кнопки ( и ) .
Загорится красный светодиод и дисплей:
просмотреть параметры можно с
помощью кнопок и . Для ввода
параметра топлива ПАР 01 нажмите
кнопку или .
Введенное значение выделится, и если
4 ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3
4
2
1
5
6
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Модулятор
2 Катушки ЭК1-ЭК2
3 Гнездо давления вверху
4 Гнездо давления внизу
5 Отвод ВЕНТ
рис 19
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Шкив 1/2”
2 Контргайка 1/2”
3 Коллектор горелок
4 Шайба диаметром 6,1
5Горелки
6 Сопло M6
7Болт
ВНИМАНИЕ: Для обеспечения
герметичности, при замене
сопел, всегда использовать
шайбу (4) входящую в комплект,
даже на тех блоках горелки, где
не предусмотрена.
рис 18
ТАБЛИЦА 4
Модель Макс. давление горелки мбар Сила тока модулятора mA Макс. давление горелки мбарСила тока модулятора mA
G20 (*) G30 G31 G20 (*) G30 G31 G20 (*) G30 G31 G20 (*) G30 G31
25 OF 9,1 27,7 35,7 130 165 165 1,6 4,6 4,6 0 0 0
25 BF 13,5 27,9 35,9 130 165 165 1,9 3,7 3,7 0 0 0
30 BF 13,2 26,8 34,8 130 165 165 1,9 4,1 4,1 0 0 0
(*) Макс. давление горелки гарантируется только если давление на питание превышает хотя бы 3 мбар, относительного макс.
давления горелки.
