40
все загрязнения, которые содержится в
газе и в трубопроводах сети.
Во избежание плохого функционирования
клапана или, в некоторых случаях,
отключения защитного устройства,
которое было на нём установлено,
рекомендуется установить на газовом
трубопроводе соответствующий фильтр.
2.5 НАПОЛНЕНИЕ УСТАНОВКИ
Наполнение котла и установки
выполняется с помощью крана загрузки
(3, рис.4). Давление загрузки установки,
находящейся в холодном состоянии,
должно быть 1-1,2 бар. Наполнение
должно производиться медленно, чтобы
пузырьки воздуха вышли через
специальные отдушины.
Если давление поднимается сверх
предусмотренного предела, сократить его
с помощью слива котла.
2.5.1 Опорожнение установки
Настоящая операция выполняется с
помощью сливного крана (5 илл. 4). Перед
тем как выполнить настоящую операцию,
выключить котёл.
2.6 ДЫМОВЫЕ
КАНАЛЫ/ДЫМООТВОДЫ
Дымовые каналы или дымоотводы, для
вывода в атмосферу продуктов сгорания,
должны отвечать требованиям,
предусмотренным нормой UNI-CIG
7129/2001. В частности, должны быть
соблюдены технические требования
предписаний нормы UNI-CIG 10640 для
котлов с натуральной тягой с общим
дымовым каналом (тип B) и UNI 10641
для котлов с искусственной тягой (тип C).
2.6.1 Установка внутренних труб
на существующих
дымоотводах
Для рекуперации или установки
внутренних труб на существующих
дымоотводах, должны использоваться
каналы, которые заявлены
изготовителем, подходящим для этих
целей, при их установке и использовании,
необходимо следовать процедурам,
указанным изготовителем, а также
предписаниям Нормы UNI 10845.

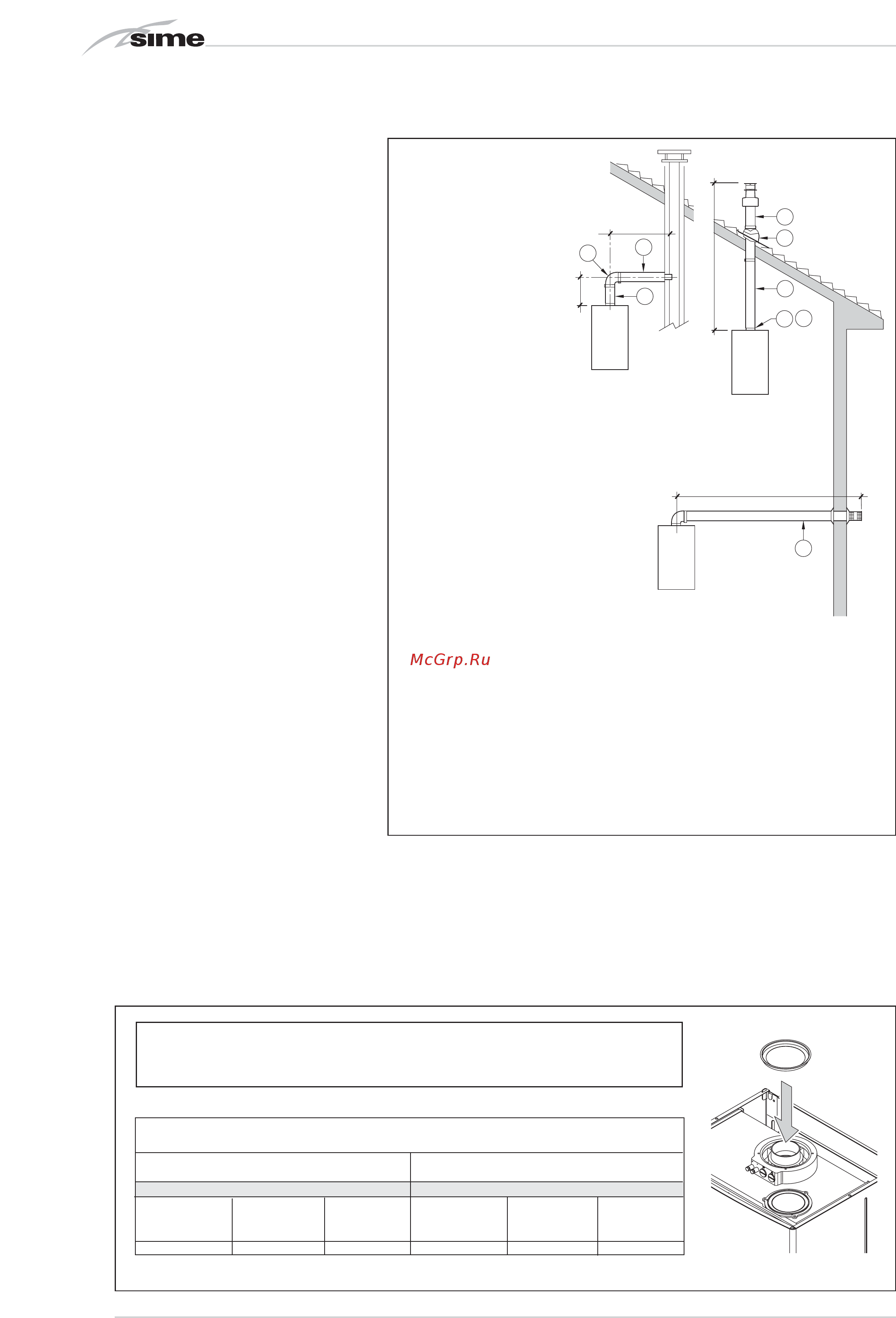

2.7 УСТАНОВКА КОАКСИАЛЬНОЙ
(вар. “BF”)
2.7.1 Комплектующие детали,
диаметр 60/100
Коаксиальный канал диаметром 60/100
предоставляется на заказ в комплекте,
C12
C32
C42
3
1
2
7
6
4
3
2
8
x
y
max 5,0 m per vers. “20”
max 3,5 m per vers. "25"
max 3,0 m per vers. "30-35"
x + y = max 5,0 m per vers. "20"
x + y = max 3,5 m per vers. "25"
x + y = max 3,0 m per vers. "30-35"
min 1,3 m - max 5 m
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Коаксиальный комплект канала L. 810 код. 8084811
2 a Удлинитель дл. 1000, код 8096150 8096103
2 b Удлинитель дл. 500, код 8096150 8096102
3 Вертикальный удлинитель дл. 200 с разъёмами, код 8086908
4 Дополнительный изгиб на 90°, код 8095801
6 Черепица с шарнирным соединением, код 8091300
7 Выход на крышу дл. 1284, код 8091200
8 Вертикальный рекуператор конденсата дл. 200 код. 8092803
рис 5
ВНИМАНИЕ:
– Введение каждого дополнительного
изгиба на 90° сокращает имеющийся
в наличии отрезок на 1 метр.
- Введение каждого дополнительного
изгиба на 45° сокращает имеющийся
в наличии отрезок на 0,50 метр.
- На вертикальных участках канала,
превышающих 1,3 метров,
необходимо устанавливать
рекуператор конденсата (8).
рис 5/a
На выводах типа C12-C42 использовать серийно предоставленные мембраны:
- Диаметр 79,0 на вар. “25” только когда длина коаксиального канала меньше 1 метра.
- Диаметр 81,0 на вар. “30” только когда длина коаксиального канала меньше 1 метра.
При выводе типа C32 использовать в зависимости от длины канала и без дополнительных
изгибов, следующие мембраны:
Установка с удлинителем Установка с рекуперацией
вертикальным L. 200 код . 8086908 * конденсата код . 8092803 *
Модели “25 BF - 30 BF” Модели “25 BF - 30 BF”
Мембрана Мембрана Без Мембрана Мембрана Без
диаметр 79 диаметр 81 Мембраны диаметр 79 диаметр 81 Мембраны
L max = 2,5 m L max = 2,5 m L max = 5 m L max = 2,5 m L max = 2,5 m L max = 5 m
* Минимальная длина канала L= 1,3 m.
