41
RUS
ENG
CN
код 8084811.
На диаграммах илл. 5 показывают
некоторые примеры разных типов
допустимых режимов выпуска и
максимальные достигаемые длины.
2.7.2 Мембрана для канала
коаксиального, диаметр 60/100
В серийном оснащении бойлер
предоставляется с мембранами
диаметром 79 (вар. 25 BF), диаметром 81
(вар. 30 BF).
Использовать мембраны на основании
указаний илл. 5/a.
2.7.3 Комплектующие детали,
диаметр 80/125
Коаксиальный канал диаметром 80/125
предоставляется на заказ в комплекте,
код 8084830 предоставляется листок с
инструкциями по монтажу.
Вместе с коленом, предоставляемом в
комплекте, максимальная длина
канала не должна превышать 6
метров.

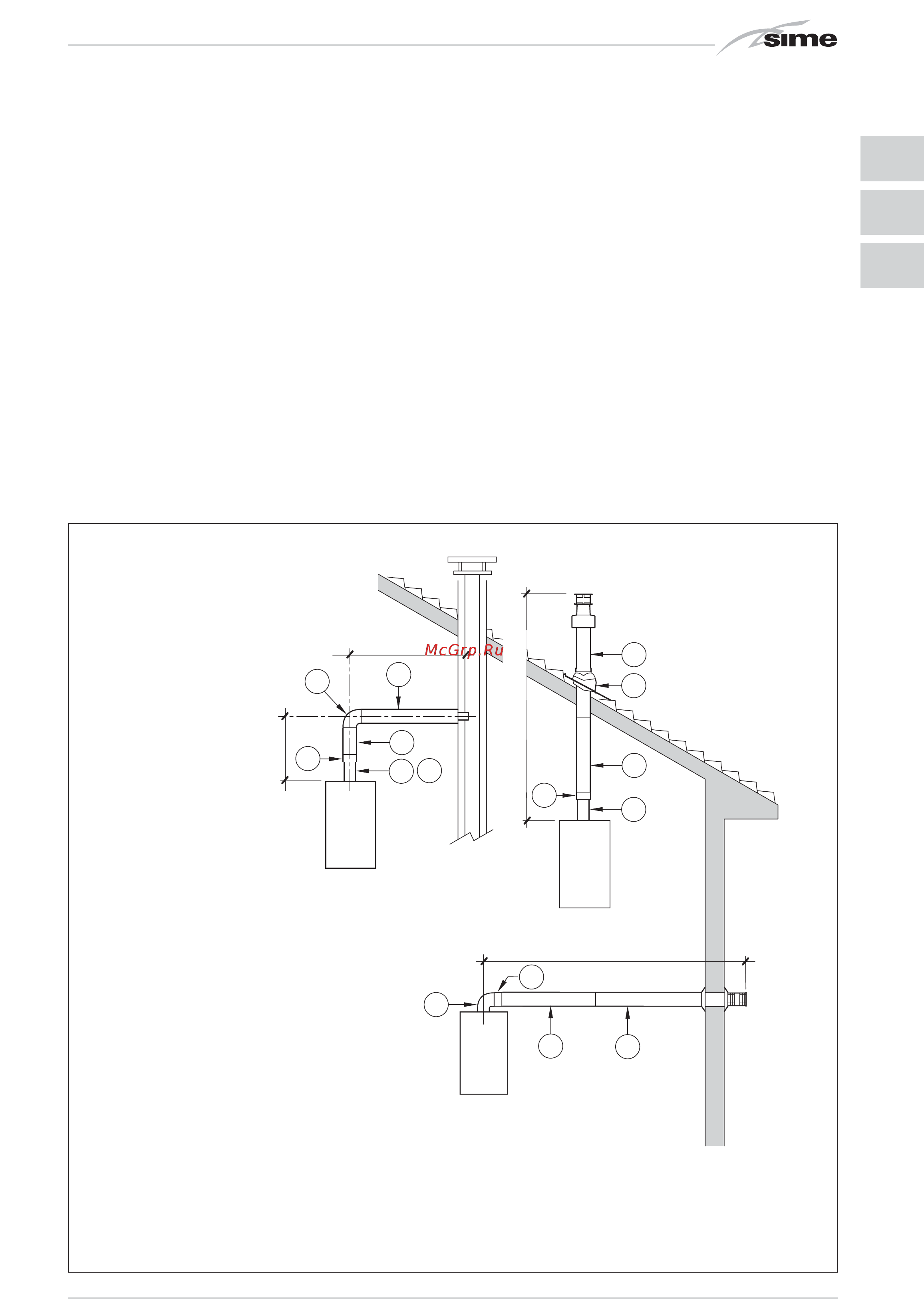

Схемы на рис. 6 показывают некоторые
примеры разных типов коаксиальных
режимов выпуска диаметроммов выпуска
диаметром режимов выпуска диаметром
режимов выпуска диаметром 80/125.
2.8 УСТАНОВКА ОТДЕЛЬНЫХ
КАНАЛОВ ВОЗДУХОЗАБОРА
ИДЫМОУДАЛЕНИЯ
(вар. “BF”)
При установке рекомендуется следовать
предписаниям действующих нормативных
требований и некоторым практическим
советам:
– При прямом всасывании снаружи, когда
длина канала превышает 1 метр,
рекомендуется изолировать канал,
чтобы в холодное время года, не
образовывался конденсат на внешней
поверхности трубы.
– Дымоотвод, находящийся снаружи
здания или в холодных помещениях,
необходимо изолировать, в обратном
случае, могут возникнуть затруднения
при запуске горелки. В этих случаях, на
трубопроводе необходимо
предусмотреть систему по сбору
конденсата.
– При пересечении стен из
воспламеняющихся материалов,
изолировать участок пересечения
дымоотвода с помощью слоя из
стекловаты толщиной 30 мм,
плотностью 50 kg/m
3
.
Общая максимальная длина, которая
получается путём суммирования длин
C12
C32
C42
2
7
6
4
1
2
min. 4 m - max 7 m
8
x
y
x + y = min. 3,5 m/max 6 m "25"
x + y = min. 3,0 m/max 6 m "30-35"
5
5
3
8
2
1
1
min. 3,5 m - max 6 m "25"
min. 3,0 m - max 6 m "30-35"
2
рис 6
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Набор коаксиальной трубы, код . 8084830
2 Удлинитель дл. 1000, код 8096130
3 Вертикальный удлинитель дл. 200
с разъёмами, код 8086908
4 a Дополнительный изгиб на 90°, код 8095820
4 b Дополнительный изгиб на 45°, код 8095920
5 Адаптер для диаметра 80/125, код 8093120
6 Черепица с шарнирным соединением, код 8091300
7 Выход на крышу дл. 1284, код 8091200
8 Вертикальный рекуператор
конденсата дл. 200 код. 8092803
ВНИМАНИЕ:
– Введение каждого дополнительного изгиба на 90° сокращает имеющийся в наличии отрезок на 1 метр.
– Введение каждого дополнительного изгиба на 45° сокращает имеющийся в наличии отрезок на 0,80 метр.
– Установка рекуператора конденсата (8) необходимо на дымоотводах типа C32.
– Введение рекуператора конденсата (8) необходимо на дымоотводах типа C42 когда участок “y” превышает
1,3 метров.
