english
36

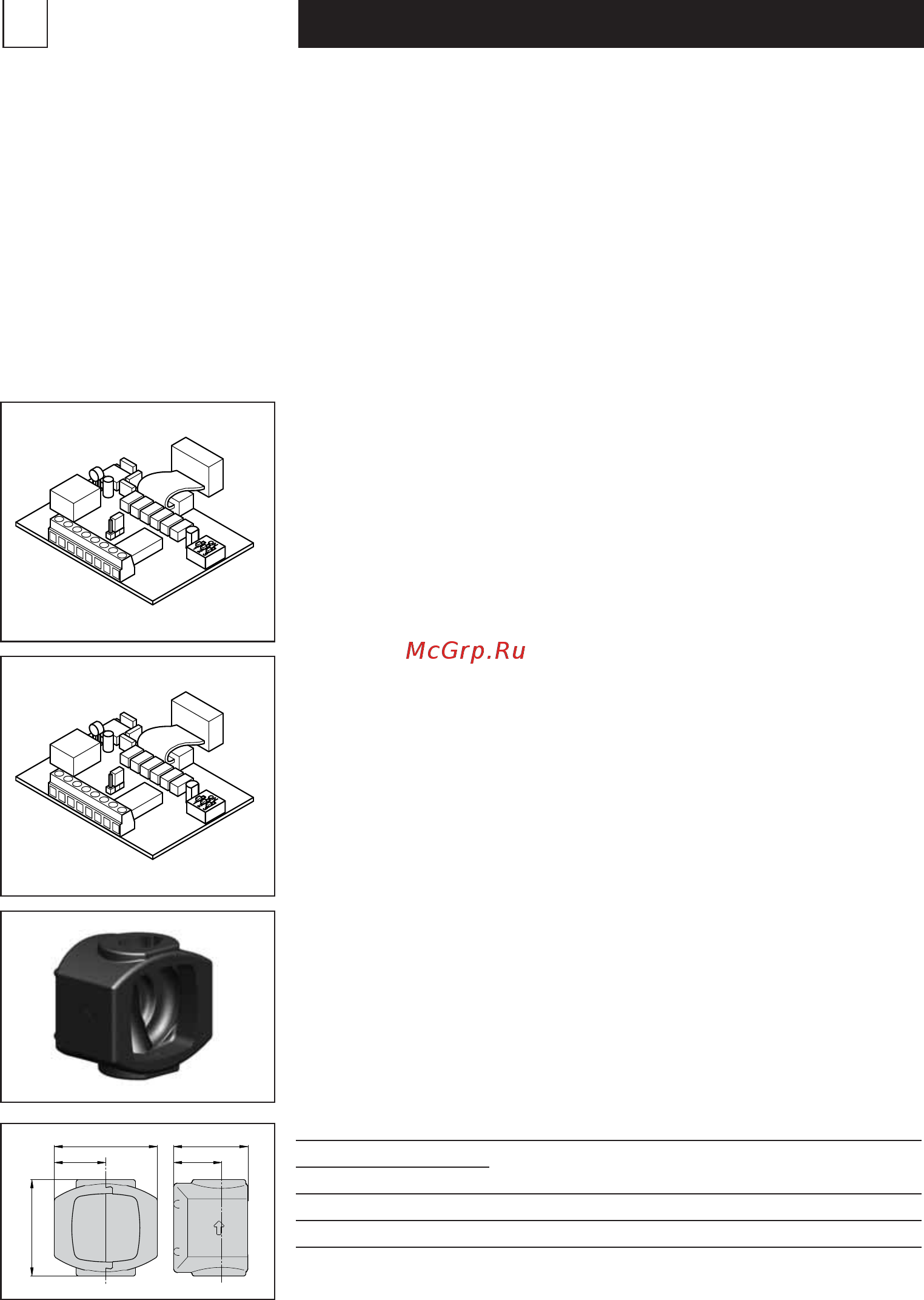

10.1 Service water pump design
suitable for pumping hot drinking water.
Pump casing made of bronze and permissible for foodstuffs.
10.2 Cold water pump design
Pump with paint that is resistant to condensed water
and dual-chamber system for use in air-conditioning systems
and heat pumps.
Recommended for the occurrence of condensation
(Temperature of medium lower than the ambient temperature)
10. Accessories/variants
10.3 Control module
Extension for the following auxiliary
functions/interfaces:
– Speed adjustment via analogue interface
(0–10 V or 0–20 mA)
– External ON/OFF
– Multitherm or PWM interface
– Interface for twin pumps function
Note operating instructions for «Control module» (08 0375.2011).
10.4 Signal module
Extension for the following auxiliary
functions/interfaces:
– External operating indication
– External ON/OFF
– External switching of minimum speed
– Interface for twin pumps function
Note operating instructions for «Signal module» (08 0376.2011).
10.5 Heat insulation
for media temperatures of 15 °C to 110 °C
Fire protection category B2 according to DIN 4102
Pump type Type B B1 H T T1
A12, A13, A14, A15
A16, AW15, AW16 WD 2 150 75 140 108 70
A401, AW401 WD 3 150 75 178 140 78
A 500 WD 11 167 83,5 174 151 84
961267_00
961267_00
B
H
B1
T
T1
961194_00
