Biral AD 401 [47/92] Polski
![Biral A 14 KW [47/92] Polski](/views2/1405533/page47/bg2f.png)
1
0
_
1
4 9 0 6 9
Switch
54 52
51
max. 250V
1A
N
L

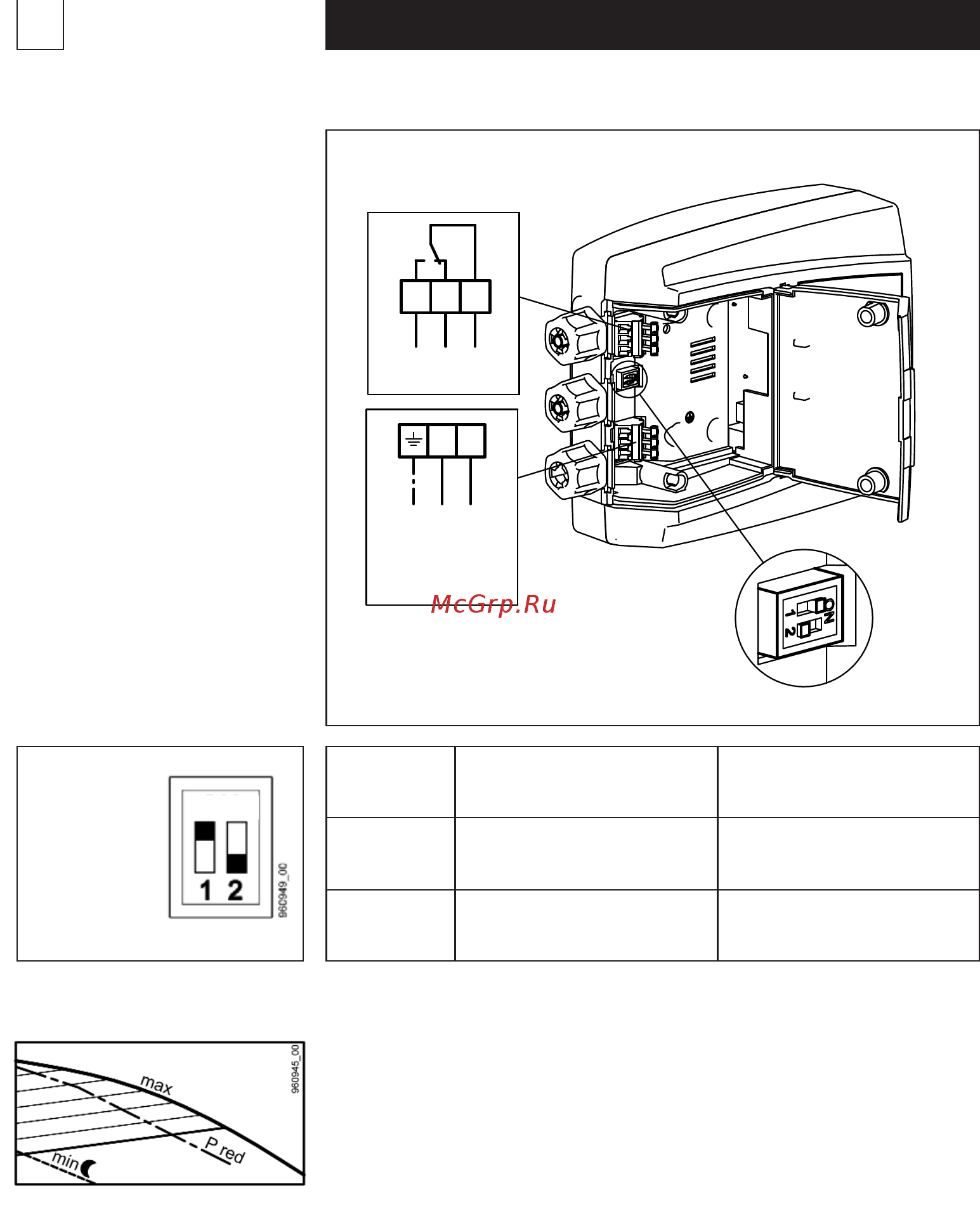

5.2 Schemat podłączenia Wykonanie standardowe
Schemat podłączenia
1)
51-54 Sygnalizacja zakłócenie
lub praca
(bezpotencjałowy zestyk
zwierny zamknięty
w przypadku usterki)
Obciążalność zestyku
max 250V~, 1A
51-52 Sygnalizacja zakłócenie
lub praca
(bezpotencjałowy
zestyk rozwierny:
otwarty w przypadku usterki)
Obciążalność zestyku
max 250V~, 1A
47
polski
Zasilanie
~1× 230 V
Przełącznik Przełącznik 1 Przełącznik 2
ZAŁ (ON) Ograniczenie wydajności Zaciski 51, 52, 54:
ZAŁ (ON) Sygnalizacja praca
WYŁ (OFF) Ograniczenie wydajności Zaciski 51, 52, 54
WYŁ (OFF) Sygnalizacja zakłócenia
Stan dostawy: patrz 7.6
Przełącznik
5.3 Ograniczenie wydajności, minimalna prędkość obrotowa
Pompę można ustawić na minimalną prędkość obrotową (min).
Ograniczenie mocy (P
red
) zmniejsza moc pompy
do 80% jej wartości maksymalnej, aby uniknąć szumów
w wyniku za dużej pompowanej ilości .
ZAŁ (ON)
WYŁ (OFF)
