русский
77

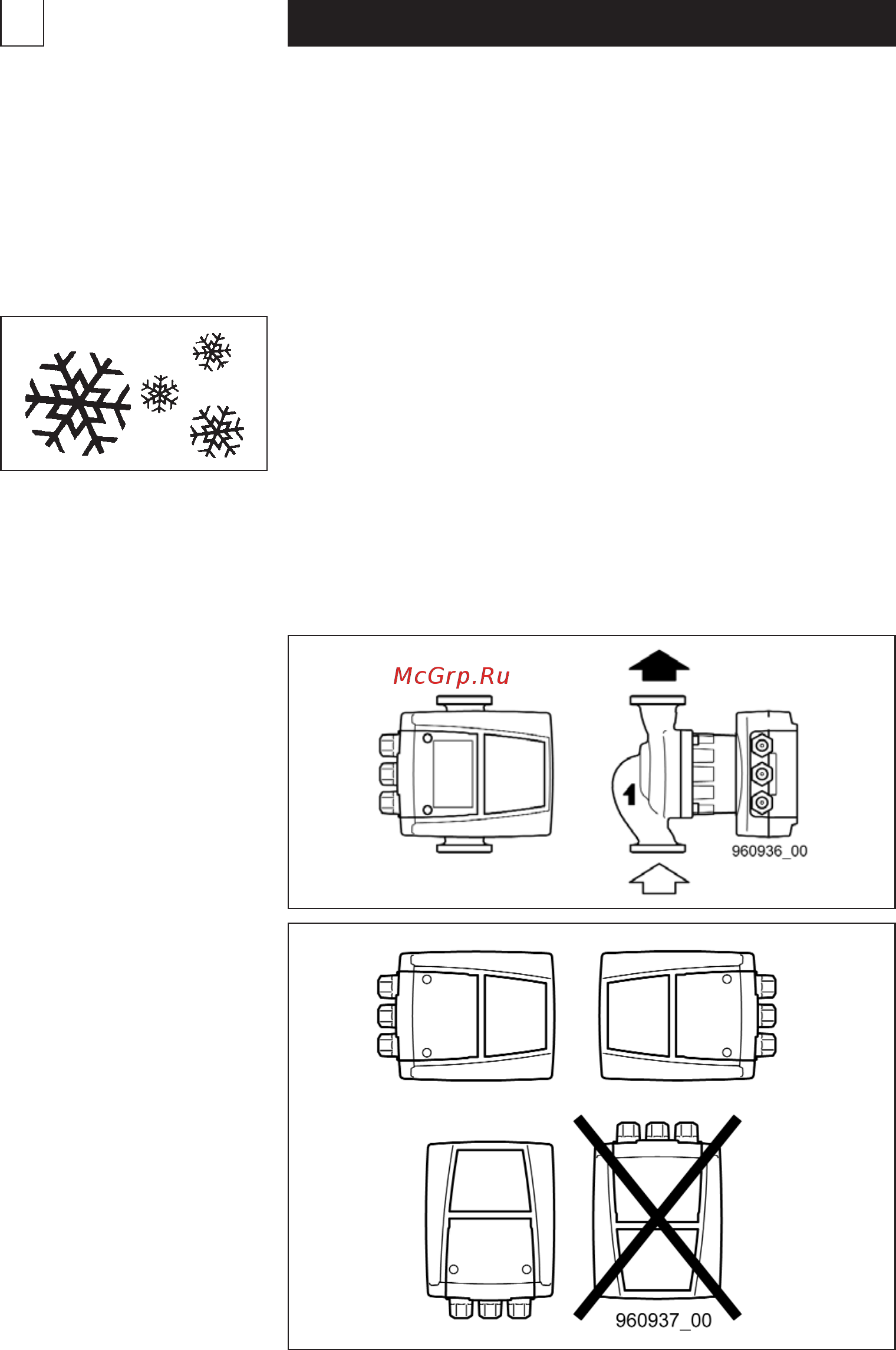

4.4 Положение установки
При поставке
Винтовой кабельный
соединитель находится слева
Стрелка на корпусе насоса
указывает направление
потока.
Клеммная коробка не должна
быть направлена вверх,
так как в таком случае
в нее может попадать вода.
Клеммная коробка может
поворачиваться на 90° перед
установкой насоса.
Для этого можно ослабить
4 винта корпуса и корпус
двигателя повернуть в
необходимое положение
клеммной коробки.
Не смещайте и не повредите
уплотнение между корпусом
двигателя и насоса.
Вставьте винты и затяните
их по диагонали.
4. Установка и монтаж
4.1 Промывка системы водоснабжения горячей воды
(со снятым насосом)
Чтобы избежать непредвиденных перебоев в работе и невозможности
запуска насоса после длительных периодов простоя рекомендуется,
в новых или переоборудованных системах отопления после первого
нагрева проводить промывку и повторное наполнение водой после
первого нагревания.
Система должна отвечать новейшим технологическим стандартам.
(Установка расширительного бака или начальной системы безопасности.)
4.2 Антифриз (при необходимости)
Важно: Тщательно промойте трубопровод перед наполнением его
смесью антифриза. Следуйте инструкциям поставщика антифриза
касательно смешивания, заполнения и выбора материалов в сети
трубопровода и устройства (уделяйте внимание защите от коррозии!)
Смесь воды и гликоля может содержать до 50% гликоля.
При содержании гликоля более 10% соответственно отрегулируйте
параметры нагнетания насосов.
4.3 Установка
Установка выполняется только после завершения в системе
всех сварочных работ и работ по пайке. Примите меры по
предупреждению попадания воды на двигатель насоса и особенно на
электронику. Устанавливайте корпус насоса без натяга.
