82
русский
6. Включение/контроль во время работы
6.1 Общие положения
Тщательно промойте систему без насоса. См. раздел 4.
Должным образом заполните систему и удалите из нее воздух.
Включайте насос только если система заполнена.
Включите цепь питания.
6.2 Удаление воздуха
Удаление воздуха из насоса в определенной области двигателя
происходит автоматически после короткого периода работы.
Кратковременный запуск в сухом состоянии (макс. 2 мин.) не
повредит двигатель.
6.3 Контроль во время работы
Светодиодный индикатор всегда должен гореть в Зоне A2.
См. Главу 7
Существует опасность ожога

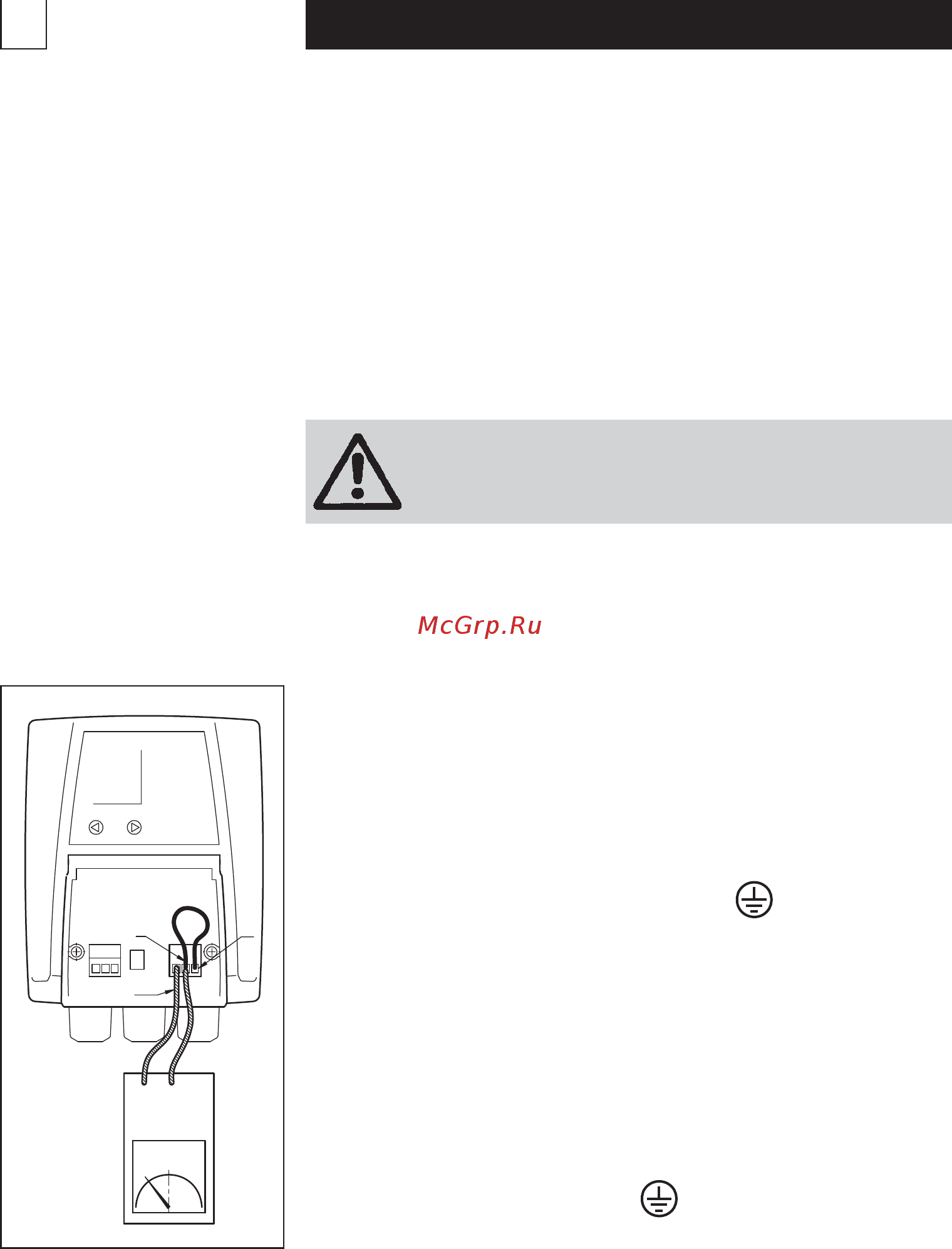

6.4 Испытание сопротивления изоляции
Испытание сопротивления изоляции не должно проводиться для
насосов Biral с подключенной электроникой, так как это может
повредить электронику. Если испытание проводится, насос должен
быть отключен от электропитания.
1. Отключите / разомкните цепь питания.
Подождите 10 мин., пока напряжение не исчезнет!
2. Отсоедините провода от клемм L, N и PE ( )
3. Замкните клеммы L и N короткой линией (A).
4. Проведите испытание при макс. 1500 В переменного
тока/постоянного тока (B) между клеммами L и PE.
Предупреждение: Испытание ни в коем случае не должно
проводиться между фазами (L) и (N).
Макс. допустимый ток разряда < 20мА.
5. Уберите испытательную аппаратуру(B).
6. Уберите короткий провод (A) между клеммами L и N.
7. Подключите провода L, N и PE ( )
8. Включите подачу электропитания.
N
L
PE
00_059069
A
B
