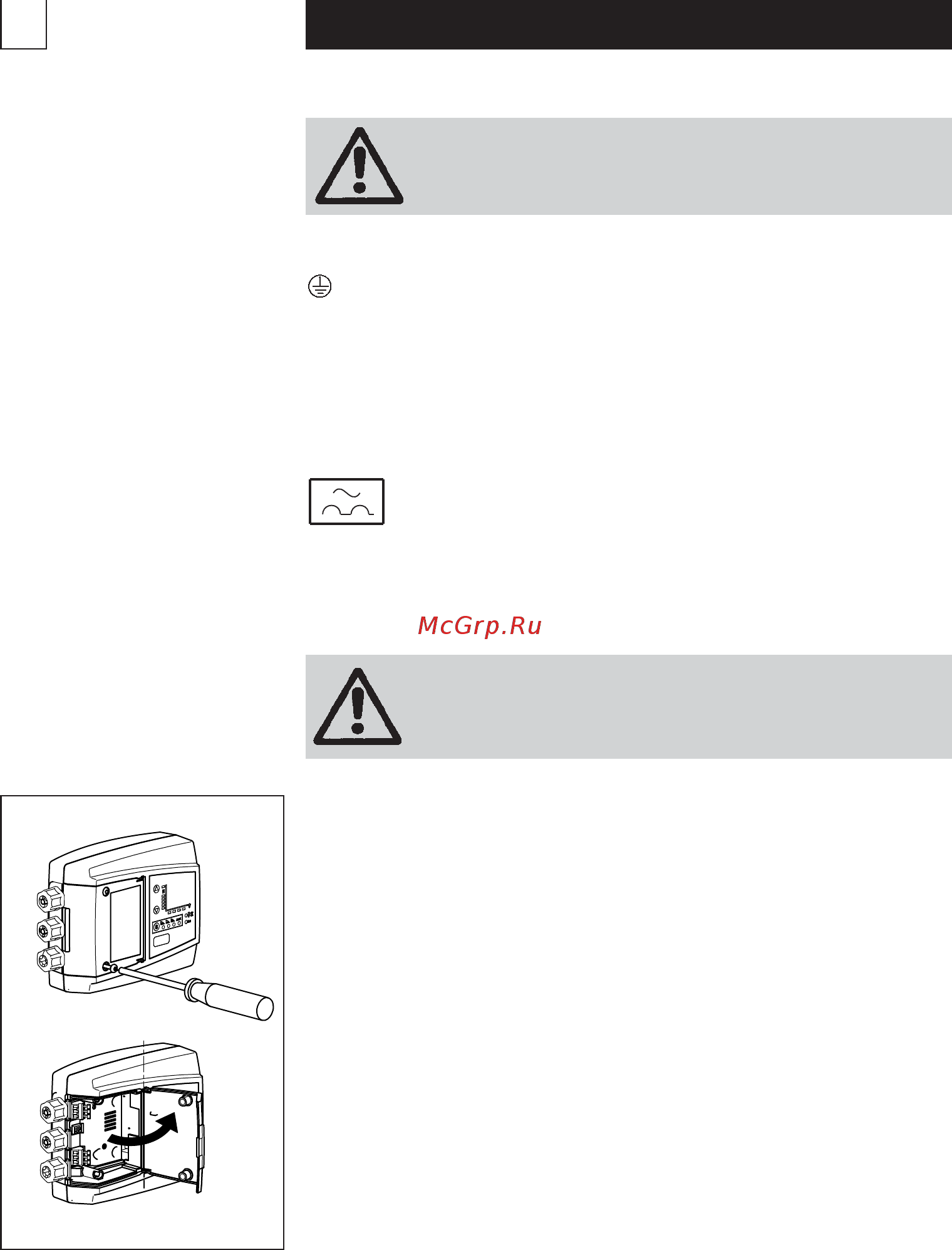

Przyłącze sieciowe 1×230-240 V
Przewód ochronny
L Przewód fazowy
N Przewód neutralny
1× 230-240 V +6/–10%, 50 Hz
W przypadku zastosowania wyłączników różnicowych (FI) należy
wykorzystać wykonanie czułe na impulsy prądowe, które przy
załączaniu sieci uwzględniają impuls prądu ładowania względem
ziemi i które nadają się do prądu upływu pompy poniżej 3,5 mA.
Wyłączniki ochronne różnicowo-prądowe muszą
być zaznaczane za pomocą pokazanego symbolu.
Uwaga:
Przed każdym dostępem do skrzynki zaciskowej pompy należy
wyłączyć napięcie zasilania.
Otwarcie skrzynki zaciskowej
Śruby: Torx 20
Odchylić pokrywę
Etykieta na pokrywie
z typem, wersją, datą produkcji
5.1 Zaciski podłączeniowe
Przy niewłaściwym podłączeniu i błędnym napięciu
elektronika może ulec uszkodzeniu!
polski
46
Ostrożnie przy otwieraniu pokrywy elektroniki!
Układ elektroniczny jeszcze przez 10 minut od
wyłączenia zasilania może być pod napięciem
960940_00
