Biral A 14 KW [11/92] Elektrischer anschluss
![Biral A 12 KW [11/92] Elektrischer anschluss](/views2/1405533/page11/bgb.png)

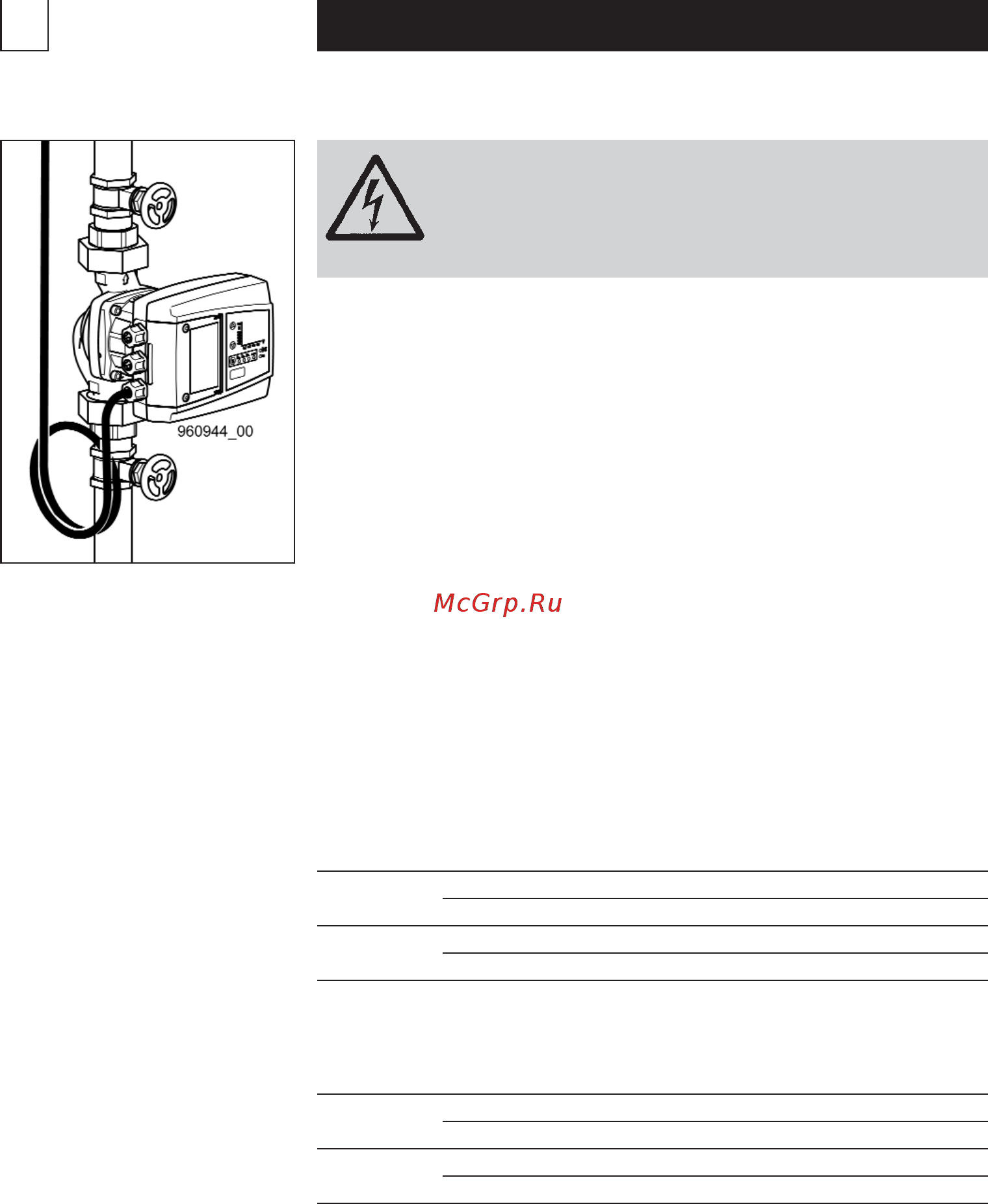

Der elektrische Anschluss muss von einem Fachmann
ausgeführt werden.
Die Vorschriften des örtlichen Energieversorgungs-
unternehmens (EVU) sind zu beachten.
NIN (CENELEC)-Vorschriften beachten.
Bei höheren Wassertemperaturen (ab 80 °C) entsprechend
wärmebeständige Anschlussleitung verwenden.
Die Anschlussleitung darf die Rohrleitung, das Pumpen-
und Motorgehäuse nicht berühren.
Tropfwasserschutz und Zugentlastung bei Kabeleinführung
in Anschlusskasten (Stopfbuchse) beachten!
Der elektrische Anschluss hat gemäss Datenschild zu erfolgen.
Für spätere einfache Auswechslung ist der elektrische Anschluss
zu schlaufen. Es muss darauf geachtet werden, dass die elektrischen
Daten auf dem Typenschild der Pumpe mit der gegebenen
Stromversorgung übereinstimmen.
Die Pumpe benötigt keinen externen Motorschutz.
(Die Überwachung des Motors erfolgt durch die Elektronik.)
Isolationswiederstandsprüfung siehe Punkt 6.4.
Hinweis: Besondere Beachtung gilt dem Schutzleiteranschluss.
Der Schutzleiter muss länger als die Polleiter sein (Ausreissgefahr).
Versorgungsspannung:
1× 230-240 V +6%/–10%, 50/60 Hz, PE
5. Elektrischer Anschluss
A12 A13 A14
A 12 KW A 13 KW A 14 KW
Nennstrom Regelung 0,1…0,23 A 0,1…0,34 A 0,1…0,48 A
min. 0,14 A 0,14 A 0,14 A
Leistung Regelung 8...33 W 8...50 W 8...70 W
min. 8...19 W 8...19 W 8...19 W
A 15 A 16, A 401, A 500, AD 401
A 15 KW A 16 KW, A 401 KW, A 500 KW
AW 15 AW 16, AW 401, AD 401 KW
Nennstrom Regelung 0,1…0,77 A 0,1…1,24 A
min. 0,14 A 0,14 A
Leistung Regelung 8...107 W 8...174 W
min. 8...19 W 8...19 W
deutsch
11
