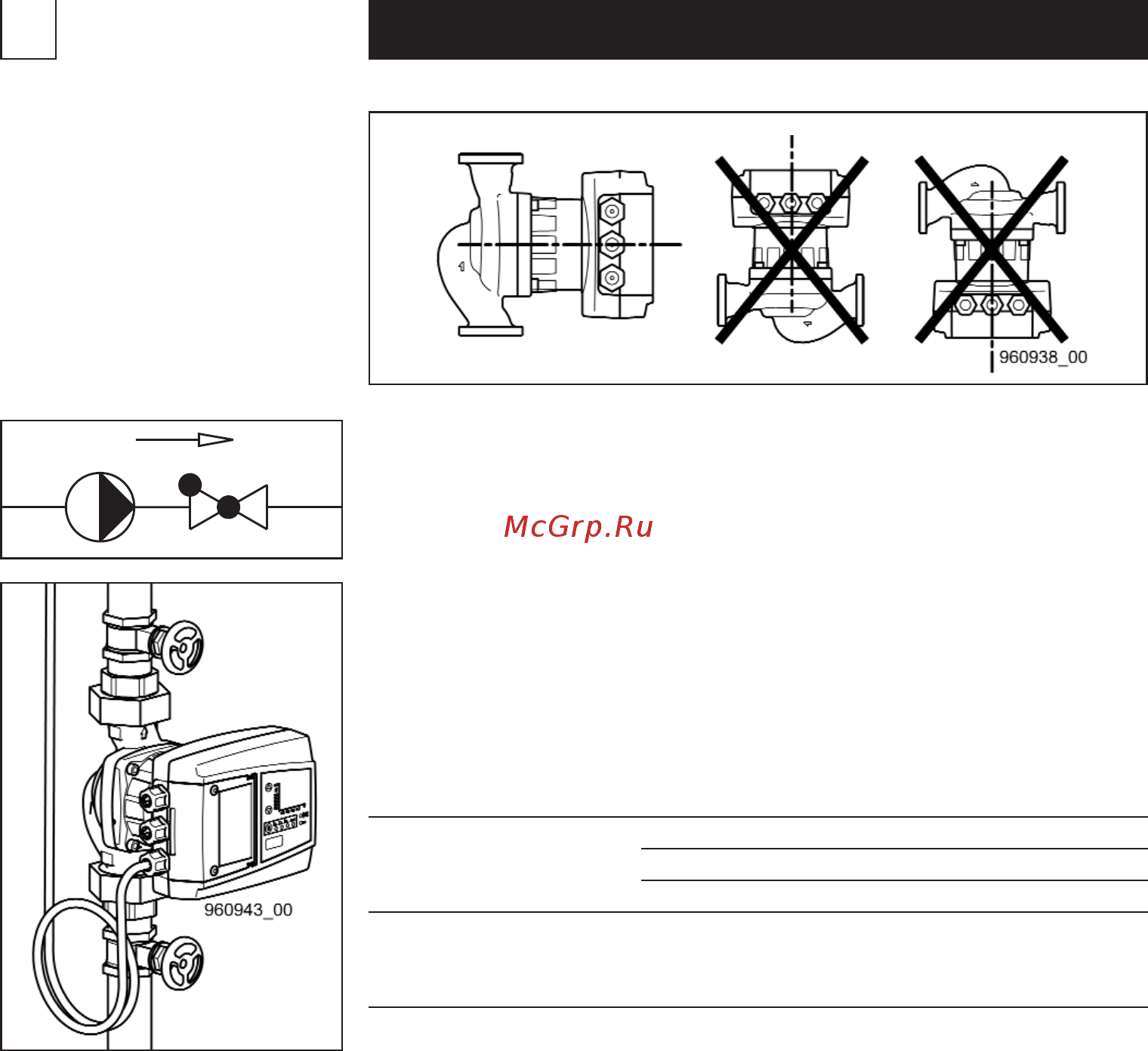

Săgeata de pe carcasa
pompelor indică direcţia
de curgere.
Arborele trebuie să fie
întotdeauna orizontal,
niciodată vertical.
4.5 Clapetă de sens
Dacă este montată o clapetă de sens, pompa trebuie montată cu direcţia
de curgere in sus (vezi punctul 7.2) astfel încât presiunea minimă
de pompare a pompei să depăşească întotdeauna presiunea
de închidere a clapetei de sens.
română
61
4.6 Presiunea minimă
Presiunea minimă de la duzele de aspirare ale pompelor
la –10 °C…+75°C
pentru lubrifierea sigură a lagărului de alunecare:
la < 75 °C 0,10 bar
< 90 °C 0,55 bar
<110 °C 1,20 bar
Valorile sunt valabile până la altitudinea de 500 m faţă de nivelul mării.
Valori suplimentare pentru altitudini mai mari:
0,01 bar per 100 m de creştere a altitudinii
Montaţi robinete de închidere pe aspiraţia şi refularea pompei.
Astfel se va evita golirea şi reumplerea instalaţiei în cazul unei posibile
înlocuiri a pompei.
