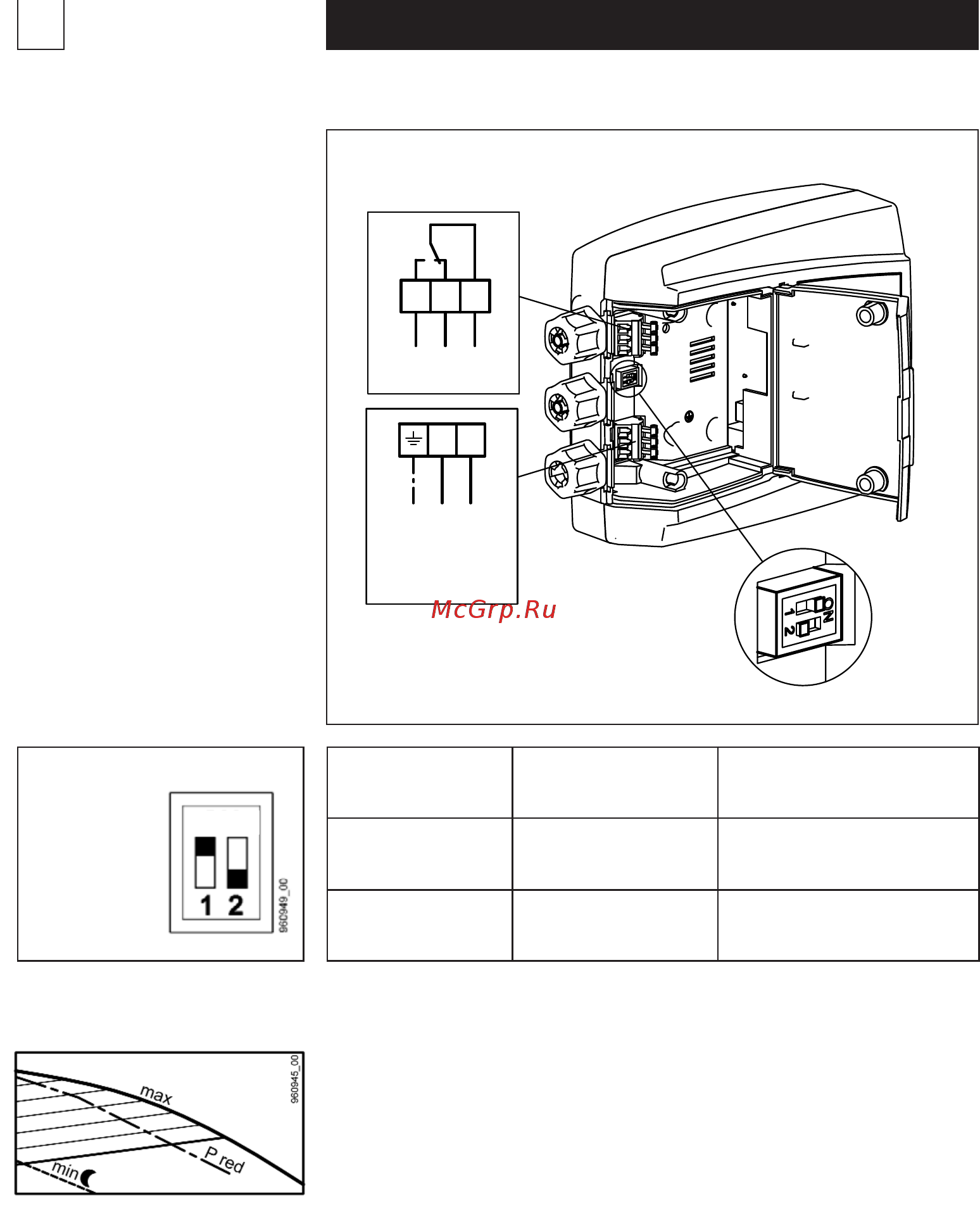

5.2 Схема подключения
Схема подключения
1)
51-54
Сообщение об ошибке
или индикация рабочего
состояния (беспотенциальный
нормально замкнутый
контакт разомкнут при
неисправности),
макс. нагрузка контакта
250В~, 1A
51-52
Сообщение об ошибке
или индикация рабочего
состояния (беспотенциальный
нормально замкнутый
контакт разомкнут при
неисправности)
Макс. нагрузка
контакта 250В~, 1A
81
русский
Питание
~1× 230 В
5.3 Ограничение мощности, минимальная скорость:
Насос может быть настроен на минимальную скорость (мин).
Ограничение мощности (P
красный
) понижает производительность насоса
до 80% максимальной мощности, чтобы избежать шума потока
из-за слишком высокого объема потока.
Переключатель Переключатель 1 Переключатель 2
ВКЛ Ограничение Клеммы 51, 52, 54
мощности Сообщение о рабочем
ВКЛ) состоянии
ВЫКЛ Ограничение Клеммы 51, 52, 54
мощности Сообщение об ошибке
ВЫКЛ
Условие поставки: см 7.6
Переключатель
ВКЛ.
ВЫКЛ
