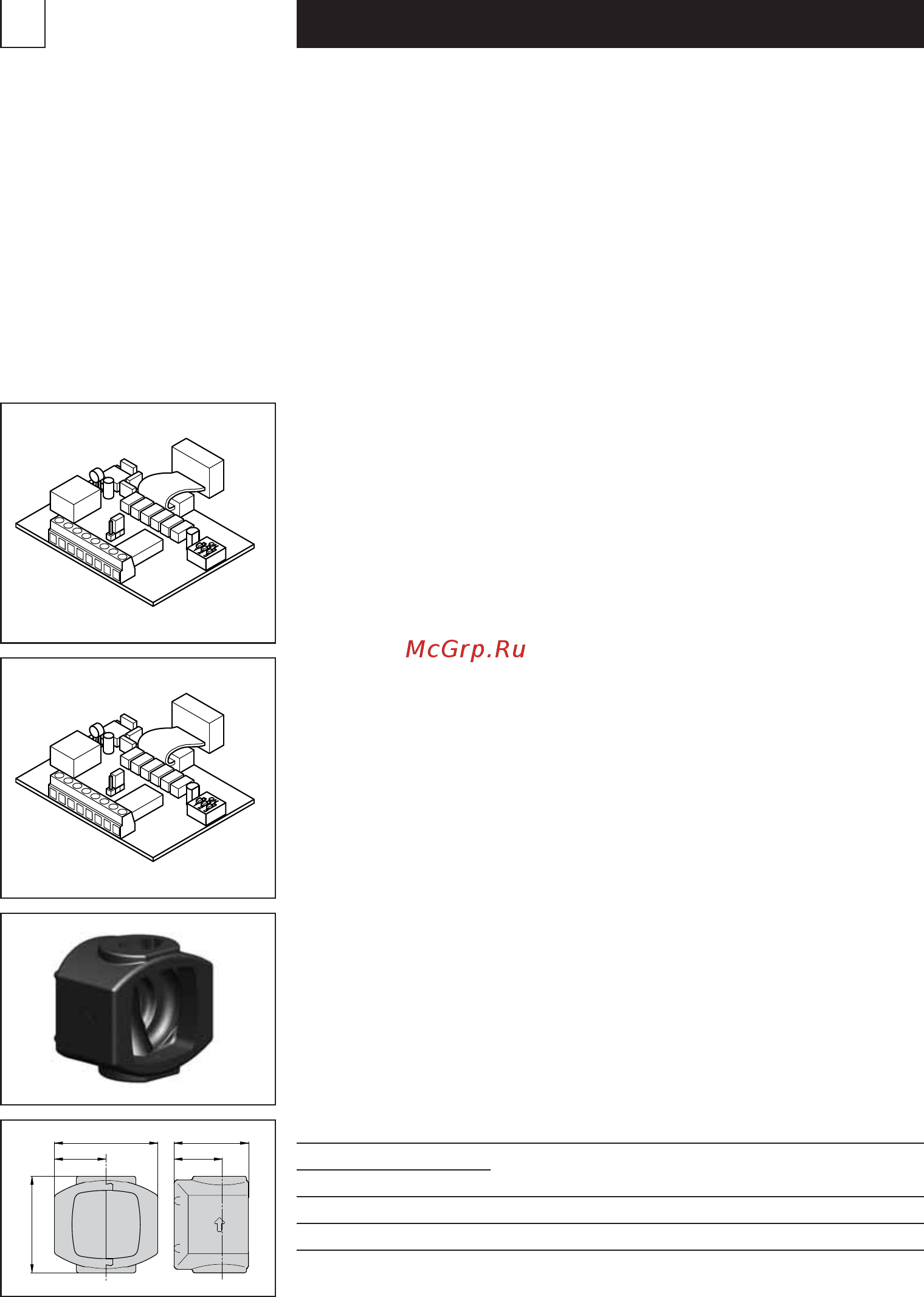

deutsch
19
10.1 Ausführung Brauchwasserpumpe
geeignet zur Förderung von Trinkwarmwasser.
Pumpengehäuse aus Bronze, für Lebensmittel zugelassen.
10.2 Ausführung Kaltwasserpumpe
Pumpe mit schwitzwasserbeständigem Farbanstrich und
Zweikammersystem für Anwendungen in Klimaanlagen und
Wärmepumpen.
Empfohlen beim Auftreten von Kondenswasserbildung
(Mediumstemperatur tiefer als Umgebungstemperatur)
10. Zubehör/Variante
10.3 Steuermodul
Erweiterung für folgende Zusatzfunktionen/Schnittstellen:
– Drehzahlverstellung über Analogschnittstelle
(0–10 V oder 0–20 mA),
– Extern EIN/AUS,
– Multitherm oder PWM-Schnittstelle,
– Schnittstelle für Zwillingspumpenfunktion.
Betriebsanleitung «Steuermodul» (08 0375.2011) beachten!
10.4 Signalmodul
Erweiterung für folgende Zusatzfunktionen/Schnittstellen:
– Externe Betriebsmeldung,
– Extern EIN/AUS,
– Externe Schaltung der Minimaldrehzahl
– Schnittstelle für Zwillingspumpenfunktion.
Betriebsanleitung «Signalmodul» (08 0376.2011) beachten!
10.5 Wärmedämmschalen
für Medientemperatur von 15 °C bis 110 °C
Brandschutzklasse B2 nach DIN 4102
Pumpentyp Typ B B1 H T T1
A12, A13, A14, A15
A16, AW15, AW16 WD 2 150 75 140 108 70
A401, AW401 WD 3 150 75 178 140 78
A 500 WD 11 167 83,5 174 151 84
961267_00
961267_00
B
H
B1
T
T1
961194_00
