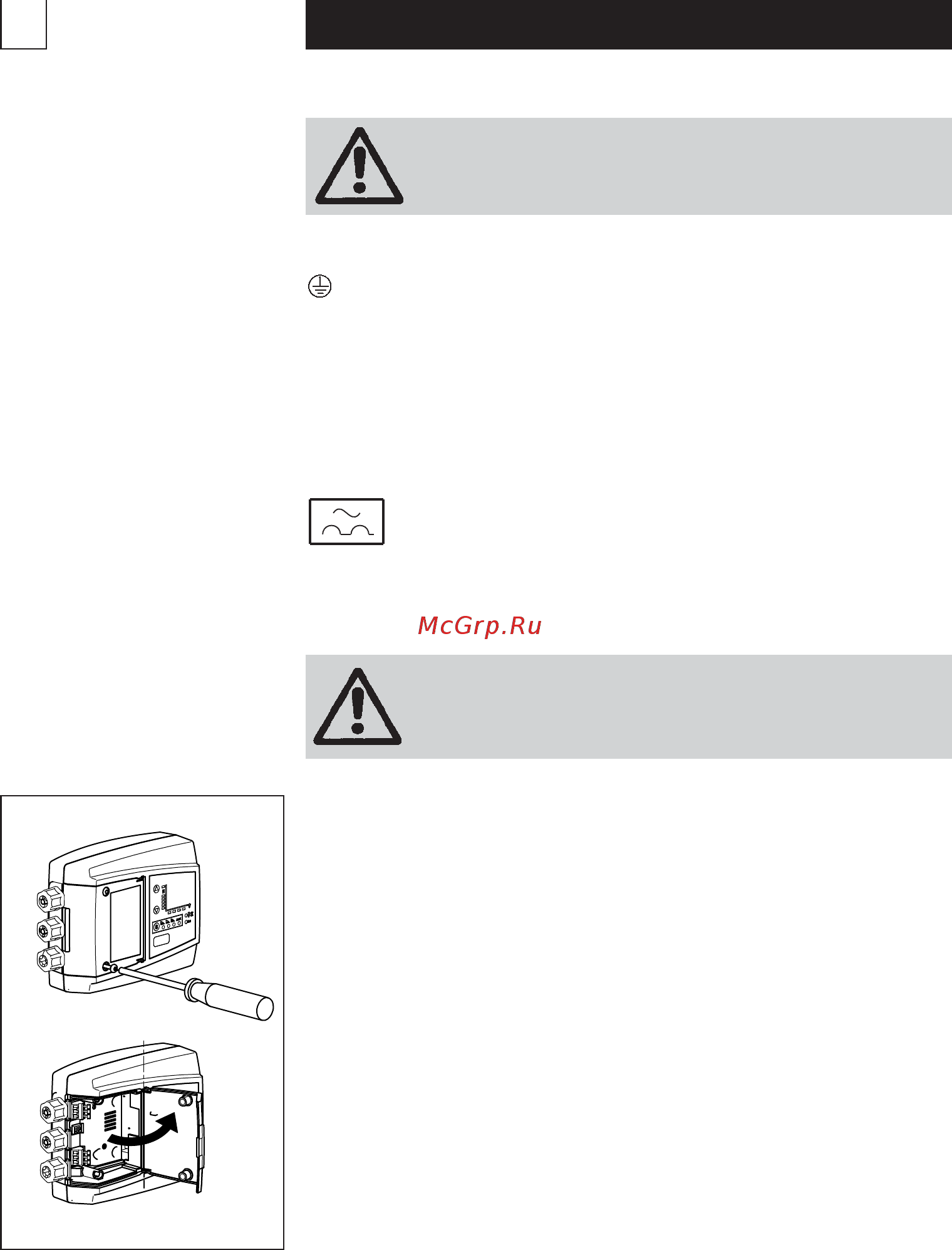

Netzanschluss 1×230-240 V
Schutzleiter
L Leiter
N Neutralleiter
1× 230-240 V +6/–10%, 50 Hz
Beim Einsatz von Fehlerstrom-Schutzschalter (FI) muss eine
pulsstromsensitive Ausführung verwendet werden,
die bei Netzeinschaltung den Ladestromimpuls gegen Erde
berücksichtigen und die für den Ableitstrom kleiner 3,5 mA
der Pumpe geeignet sind.
Die FI-Schalter müssen mit dem gezeigten Symbol
gekennzeichnet sein.
Bemerkung:
Vor jedem Eingriff in den Klemmenkasten der Pumpe muss die
Versorgungsspannung abgeschaltet werden.
Klemmenkasten öffnen
Schrauben: Torx 20
Deckel aufklappen
Etikette im Deckel
mit Typ, Version, Produktionsdatum
5.1 Anschlussklemmen
Bei falschem Anschluss und falscher Spannung
kann die Elektronik beschädigt werden!
deutsch
12
Vorsicht beim Öffnen des Elektronik-Deckels!
Elektronik kann bis zu 10 Minuten nach dem
Ausschalten des Stromes unter Spannung sein
960940_00
