Опасность получения ожога!
При высокой температуре рабочей жидкости насос
может стать таким горячим, что прикасаться можно
только к клавишам управления.
83
русский

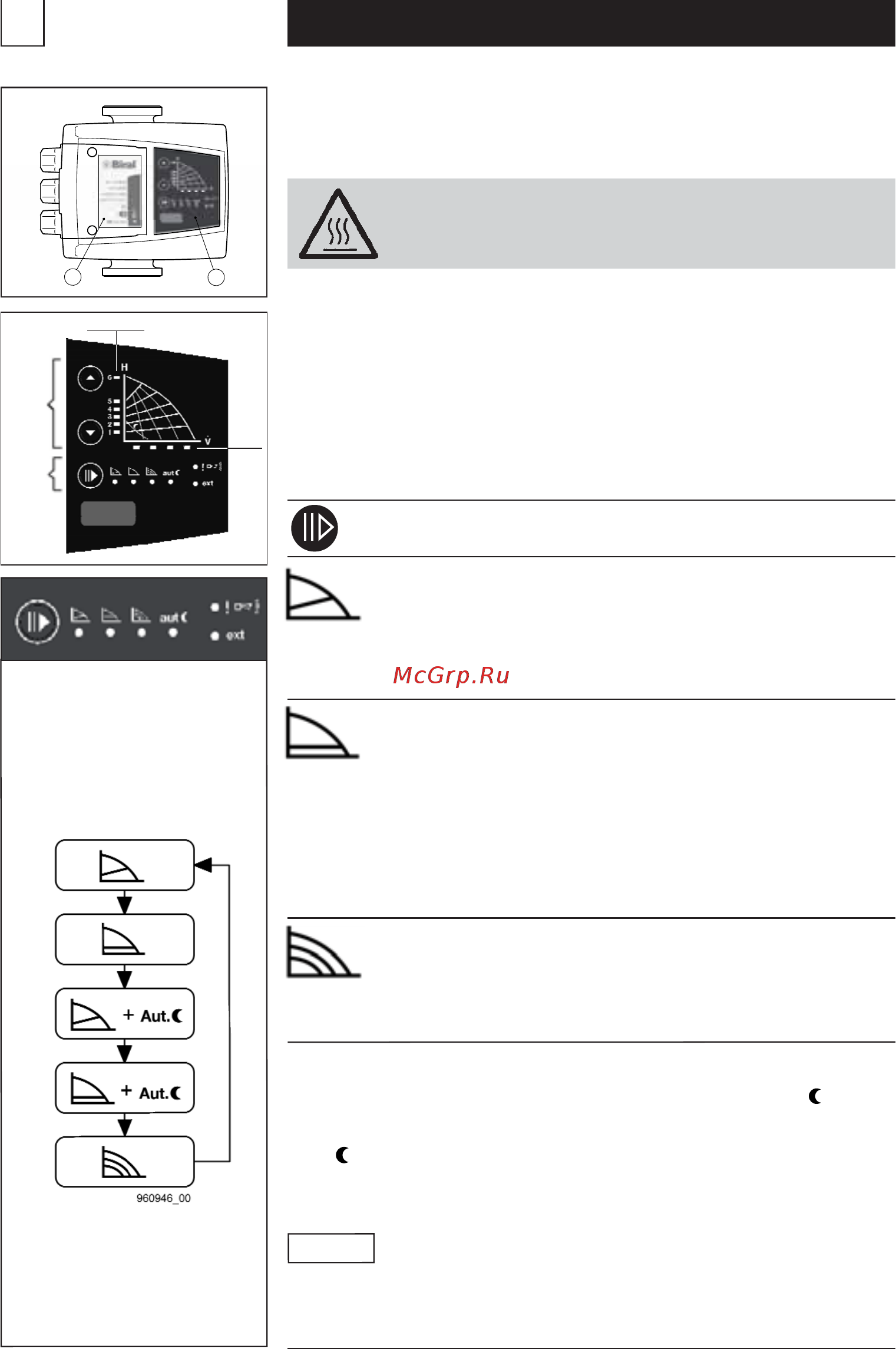

7. Настройки
A) Клавиатура управления
B) Шильдик
A1) Кнопка управления для настройки типа регулирования
и отображения (светодиодный индикатор) см. раздел 7,1
A2) Клавиши управления для настройки (высота нагнетания)
с символами с подсветкой (светодиодный индикатор)
для индикация высоты нагнетания и расхода См. 7.2
A3) Символ с подсветкой, указывающий на неисправность,
внешняя индикация рабочего состояния (Внешн.) См. 7.2 и 7.3
Цикл
регулирования
Автоматическая минимальная скорость
Если начальная температура в системе понижается
на 10-15 °C, мощность насоса снижается до (мин ) после
прибл. 1 - 2 ч.
Повышение температуры прямого потока на 10 °C,
вызывает немедленное переключение на режим
управляемой работы.
Горит светодиод: устанавливается предварительно
Мигает светодиод:
насос работает на минимальной скорости
Автоматическая минимальная скорость не используется
с твердотопливными печами, газовыми нагревателями,
водонагревателями, водонагревателями для
общественных заведений, централизованным
теплоснабжением, насосами системы отопления,
системами кондиционирования воздуха и т.д.
Авт.
Внимание
7.1 Настройка типа управления (A1)
Клавиша управления
Управляемая работа: Постоянное давление (cp)
Предназначена для следующего оборудования:
–
Двухтрубные трубопроводные системы с термоклапанами и
– Высота нагнетания <2м
– Естественная циркуляция
(ранее гравитационная система отопления)
– с очень низкими потерями давления
–
Циркуляционные насосы в первичном контуре в системах
с низкими потерями давления
–
Системы подогрева пола с терморегулирующими клапанами
– Однотрубные отопительные системы
Неуправляемая работа: Постоянная скорость (cs)
Рабочая точка может быть оптимально настроена
посредством изменения скорости.
Предназначена для систем с постоянным объемом потока:
Установки для кондиционирования воздуха,
насосы системы отопления, насосы подачи котлов и т.д.
Управляемая работа: Пропорциональное давление (pp)
Предназначена для следующего оборудования:
–
Двухтрубные трубопроводные системы термоклапанами и
– длинные отрезки труб
– клапаны с большой рабочей областью
– высокие потери давления
–
Насосы в первичном контуре с высокими потерями давления
960942_01
A
B
A2
A1
A3
Светодиод 1
Свето
диод 2
