Generac 7044 [15/52] Выбор места установки
![Generac 7044 [15/52] Выбор места установки](/views2/1406333/page15/bgf.png)
Выбор и подготовка места установки
Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением 11
Раздел 3. Выбор и подготовка места
установки
Выбор места установки

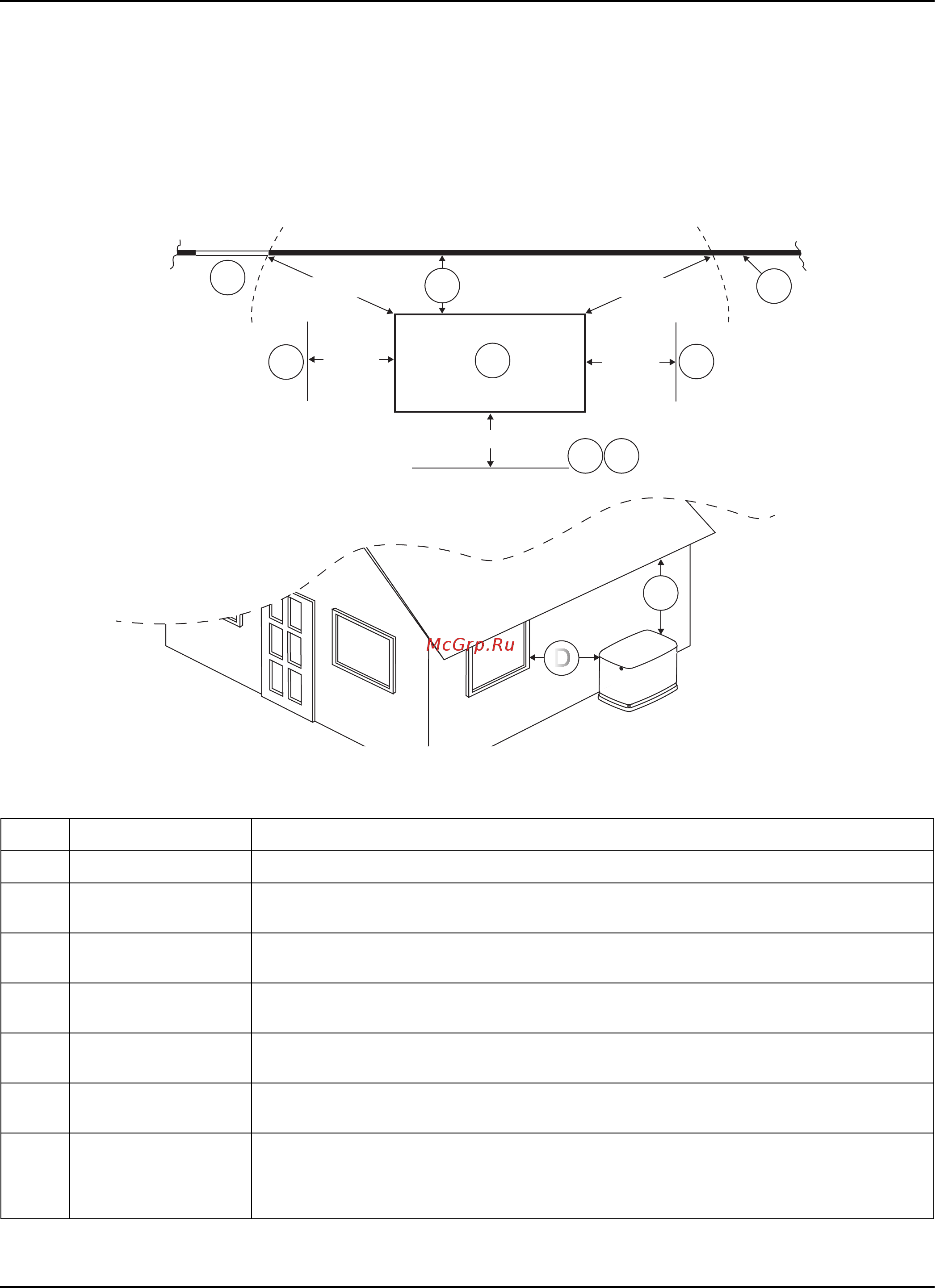

Рис. 3–1. Установочные зазоры
001751
ɦ
ɮɭɬɚ
ɦɮɭɬɚ
C
A
B F
E
D
ɦ
ɮɭɬɚ
B
B
ɦɮɭɬɨɜ
ɦɮɭɬɨɜ
001789
D
G
ID Описание Комментарии
A Верх генератора —
B Передний и торцевой
зазор
На минимальном свободном расстоянии не могут расти кусты, кустарники или деревья.
C Задний зазор Минимальный зазор 45,7 см (18 дюймов) согласно тестированию, маркировке и спецификации
по стандарту NFPA, если государственные или местные нормы не предусматривают иное.
D Окна и отверстия Не допускается наличие функционирующих окон, дверей или отверстий в стене
в пределах
1,52 м (5 футов) от любой точки генератора.
E Существующая стена Если предел огнестойкости стен составляет один час, допускается более близкое размещение
генераторной установки. Подтвердите перед установкой.
F Съемное ограждение Съемные панели ограждения для обслуживания нельзя размещать на расстоянии менее
0,91 м (3 фута) перед генератором.
G Верхний зазор Минимальное расстояние 1,52 м (5 футов) от любой конструкции
и нависающих или выступающих
элементов стены.
НЕ устанавливайте устройство под деревянными настилами или конструкциями, если не
выдерживается это расстояние.
