Выбор и подготовка места установки
Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением 13
Приложение А. Пояснительный материал
A4.1.4 (2). Соответствие демонстрируется с помощью
полноформатного испытания на огнестойкость или с
помощью расчетов.
Из-за ограниченного пространства, часто
наблюдаемого во время установки, стало очевидно,
что исключение (2) будет полезно для большинства
бытовых и коммерческих установок. С учетом этого
производитель подписал контракт с независимой
испытательной лабораторией на проведение
полноформатных испытаний на огнестойкость, чтобы
гарантировать, что кожух не
вызовет возгорания
легковоспламеняющихся материалов за его
пределами.
ПРИМЕЧАНИЕ. Тестирование Юго-западного
научно-исследовательского института подтверждает
минимальное установочное расстояние от
конструкции 457 мм (18 дюймов) (Рисунок 3–1, C).
Юго-западный научно-исследовательский институт —
это признанное на государственном уровне
независимое испытательное и листинговое агентство.
Были установлены критерии для определения
худшего сценария возникновения пожара в
генераторе и выявления степени воспламеняемости
компонентов за
пределами кожуха двигателя при
различных расстояниях. Кожух сконструирован из
невоспламеняемых материалов. Результаты и
выводы, представленные независимой
испытательной лабораторией, свидетельствуют о
том, что возникшее в кожухе генератора пламя любой
силы не вызовет риска возгорания близлежащих
легковоспламеняющихся материалов или
конструкций вне зависимости от реагирования
сотрудников противопожарной службы.

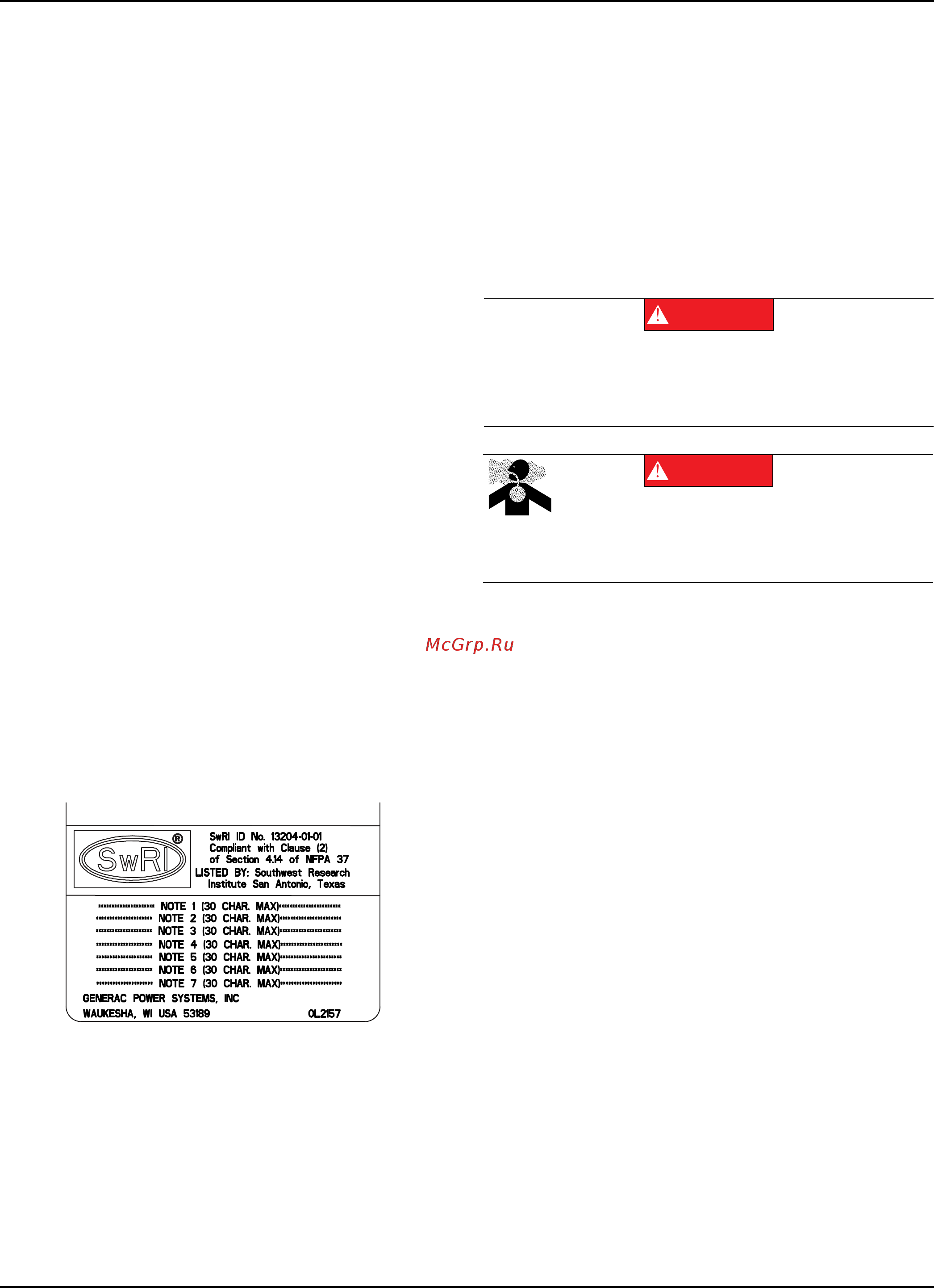

Рис. 3–2. Маркировка Юго-западного научно-
исследовательского института
http://www.swri.org/4org/d01/fire/listlab/listprod/director.htm
На основании этого тестирования и требований
стандарта NFPA 37, раздел 4.1.4, перечисленные выше
инструкции по установке генераторов претерпели
некоторые изменения: расстояние от задней стороны
генератора до стационарной стены или здания должно
составлять 457 мм (18 дюймов) (C). Для обеспечения
надлежащего технического обслуживания и вентиляции
пространство над генератором должно составлять не
менее 1,52 м (5 футов). Спереди и с торцов кожуха
должно также оставаться
не менее 0,91 м (3 футов)
свободного пространства. Это правило также относится
к кустарникам, кустам и деревьям. Растения, не
соответствующие указанным параметрам просвета,
могут заблокировать воздушный поток. Кроме того,
выхлопные газы из генератора могут сдерживать рост
растений. Подробные сведения см. на Рисунок 3–1 и
на установочном чертеже в руководстве пользователя.
ПРИМЕЧАНИЕ. Если генератор не установлен
в
положение ВЫКЛ., он может провернуться и
запуститься, как только будут подключены кабели
аккумулятора. Если сетевой источник питания не
выключен, на полюсных штырях аккумулятора может
возникнуть искра, став причиной взрыва.
Подготовка места установки
• Для установки следует выбирать место как
можно ближе к безобрывному переключателю и
источнику подачи топлива.
• Оставьте достаточно места вокруг устройства
для проведения обслуживания (сверьтесь с
местными нормами). Разместите генератор
достаточно высоко, чтобы не допустить
попадания в него поднимающейся воды.
• Выберите открытое пространство, где будет
обеспечен надлежащий и беспрепятственный
поток воздуха.
• Устройство следует разместить таким образом,
чтобы вентиляционные отверстия не оказались
перекрыты листьями, травой, снегом или
мусором. Проследите, чтобы выхлопные газы
не попадали в какие-либо здания через
карнизы, окна, вентиляторы или другие каналы
поступления воздуха (см. раздел Выбор
места установки).
002158
ɈɉȺɋɇɈ
(000191)
Ⱥɜɬɨɦɚɬɢɱɟɫɤɢɣɡɚɩɭɫɤɉɪɟɠɞɟɱɟɦɩɪɢɫɬɭɩɚɬɶɤɪɚɛɨɬɟɫɭɫɬɪɨɣɫɬɜɨɦ
ɨɬɤɥɸɱɢɬɟɫɟɬɟɜɨɟɩɢɬɚɧɢɟɢɨɛɟɫɩɟɱɶɬɟɧɟɜɨɡɦɨɠɧɨɫɬɶɜɤɥɸɱɟɧɢɹ
ɭɫɬɪɨɣɫɬɜɚɇɟɫɨɛɥɸɞɟɧɢɟɷɬɨɝɨɬɪɟɛɨɜɚɧɢɹɦɨɠɟɬɩɪɢɜɟɫɬɢɤɫɦɟɪɬɢ
ɢɥɢɫɟɪɶɟɡɧɨɣɬɪɚɜɦɟ
ɈɉȺɋɇɈ
(000103)
ɍɞɭɲɶɟɊɚɛɨɬɚɸɳɢɟɞɜɢɝɚɬɟɥɢɜɵɪɚɛɚɬɵɜɚɸɬɦɨɧɨɨɤɫɢɞ
ɭɝɥɟɪɨɞɚ²ɹɞɨɜɢɬɵɣɝɚɡɛɟɡɰɜɟɬɚɢɡɚɩɚɯɚȿɫɥɢɧɟ
ɩɪɢɧɹɬɶɦɟɪɵɩɪɟɞɨɫɬɨɪɨɠɧɨɫɬɢɦɨɧɨɨɤɫɢɞɭɝɥɟɪɨɞɚ
ɦɨɠɟɬɩɪɢɜɟɫɬɢɤɫɟɪɶɟɡɧɵɦɬɪɚɜɦɚɦɢɞɚɠɟɤɫɦɟɪɬɢ
