Смена вида используемого топлива и газовые
Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением 17
Раздел 5. Смена вида используемого топлива и
газовые соединения
Требования и рекомендации
касательно топлива
ПРИМЕЧАНИЕ. Природный газ легче воздуха и
скапливается в верхней части помещения. Пропан
тяжелее воздуха и оседает в нижней части помещения.
При использовании сжиженного пропана необходима
система отвода паров. Система данного типа
работает на парах, которые образуются над
сжиженным топливом в расходном баллоне.
Устройство может работать на природном газе или
сжиженном пропане, но заводская наладка
выполняется в расчете на природный газ.
ПРИМЕЧАНИЕ.
Если потребуется заменить первичное
топливо на сжиженный пропан, следует изменить
конфигурацию топливной системы. Инструкции по
преобразованию топливной системы см. в разделе
Смена вида используемого топлива
.
Теплотворная способность рекомендуемых видов
топлива должны быть не менее 37,26 МДж/м
3
(1000 БТЕ/фут
3
) для природного газа и не менее
93,15 МДж/м
3
(2500 БТЕ/фут
3
) для сжиженного пропана.
ПРИМЕЧАНИЕ. Информацию о теплотворной
способности запрашивайте у поставщика топлива.
Требуемое давление топлива для природного газа
составляет 7–13 мм рт. ст. (3,5–7,0 дюймов вод. ст.)
на впуске топлива в генератор. Требуемое давление
топлива для паров сжиженного пропана составляет
19–22 мм рт. ст. (10–12 дюймов вод. ст.) на впуске
топлива в генератор.
ПРИМЕЧАНИЕ. Первичный регулятор
подачи
пропана НЕ ВХОДИТ в комплект поставки генератора.
ПРИМЕЧАНИЕ. Размеры, конструкция и схема
расположения всех труб должны соответствовать
стандарту NFPA 54 для установок, работающих на
природном газе, и стандарту NFPA 58 или ICC IFGC для
установок, работающих на сжиженном пропане.
Проследите, чтобы после установки генератора
давление топлива НИКОГДА не опускалось ниже
значения, указанного в спецификации. Более
подробную информацию относительно требований
NFPA см
. на веб-сайте NFPA по адресу www.nfpa.org.
Всегда следует консультироваться с местными
поставщиками топлива или начальником пожарной
службы относительно правил и норм надлежащей
установки. Необходимо придерживаться местных
правил по прокладыванию трубопровода газообразного
топлива на участках зеленых насаждений, кустарников
и других ландшафтных объектов.
При установке устройства в регионах, подверженных
затоплениям, торнадо, ураганам, землетрясениям и
смещению почвы,
следует уделить особое внимание
прочности трубопровода и других соединений.
ВАЖНОЕ ПРИМЕЧАНИЕ. Все резьбовые фитинги
NPT следует обработать утвержденным трубным или
шовным герметиком.
ПРИМЕЧАНИЕ. Все установленные трубы для
газообразного топлива должны быть прочищены и
испытаны на герметичность перед начальным
запуском в соответствии с местными нормами,
стандартами и правилами.
Смена вида используемого
топлива
См.
Рисунок 5–1
. Переход от использования
природного газа к работе с парами сжиженного
пропана можно выполнить описанным ниже образом.
Оранжевая круглая ручка выбора топлива (А)
расположена над топливным смесителем
.
Поверните клапан до упора в направлении стрелки
обозначенного источника подачи топлива, чтобы
выбрать тип топлива. При переключении на пропан
ручка выбора топлива должна провернуться на 180° и
войти в корпус смесителя.
ПРИМЕЧАНИЕ. Выбранное топливо (сжиженный
пропан или природный газ) необходимо ввести на
контроллере во время первого включения питания с
помощью меню навигации Мастер установки
или
в меню EDIT (ПРАВКА) в разделе Fuel Selection
(Выбор топлива).

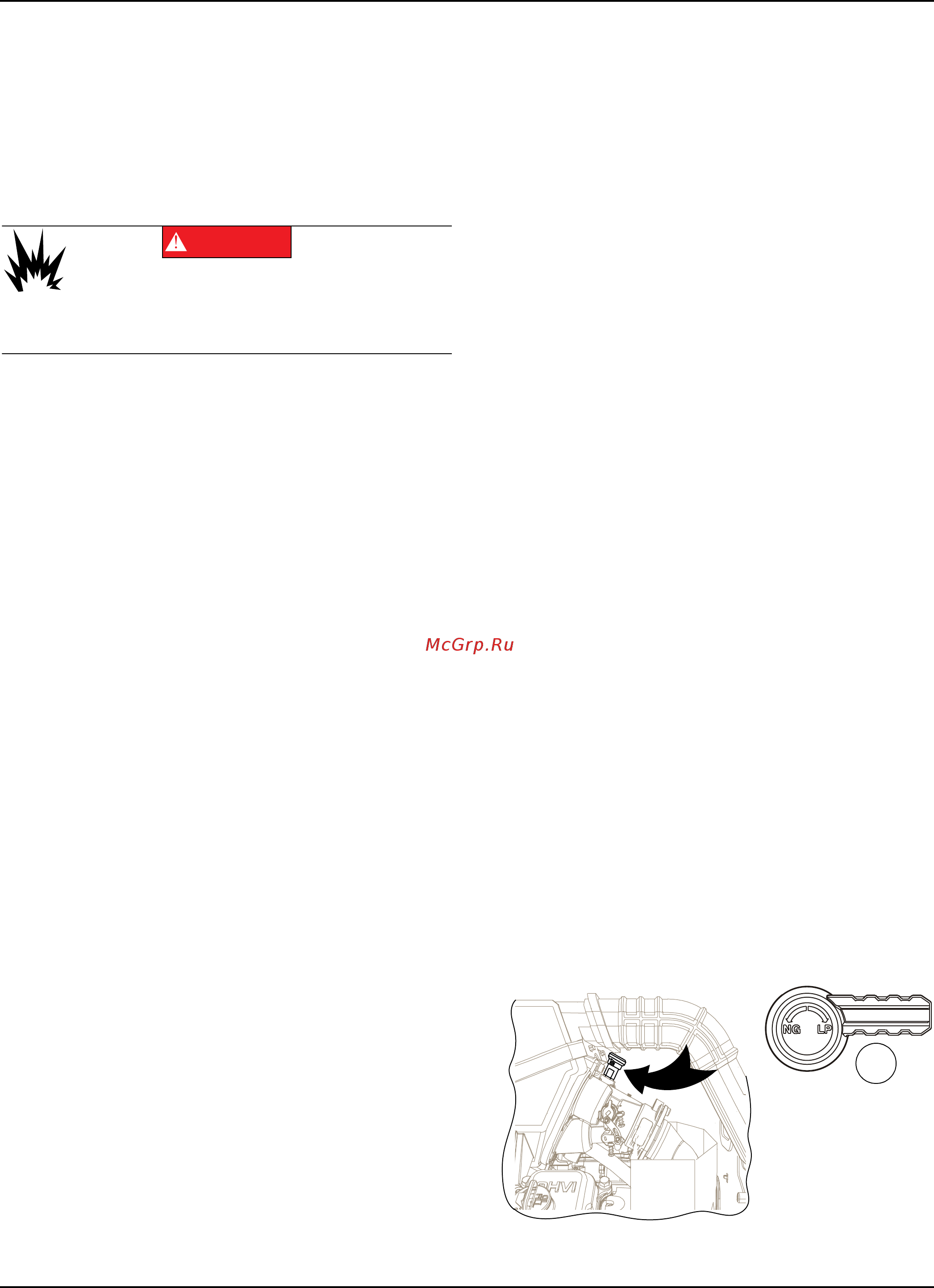

Рис. 5–1. Расположение круглой ручки выбора
топлива
ɈɉȺɋɇɈ
(000192)
