Выбор и подготовка места установки
14 Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением
• Выберите тип основания, например
уплотненный грунт, гравий или бетон, согласно
вашим пожеланиям или требованиям местных
законов или норм. Прежде чем определиться с
выбором, убедитесь в соответствии местным
требованиям.
Материалы, пригодные для установки
оборудования на ровной поверхности
•
Подготовьте прямоугольный участок глубиной
(A) приблизительно 127 мм (5 дюймов) и
приблизительно на 152 мм (6 дюймов) длиннее
и шире (B), чем площадь основания генератора.
Проследите, чтобы поверхность, на которой
будет монтироваться генератор, была
уплотнена, выровнена и защищена от эрозии с
течением времени. Яму можно залить бетонной
подушкой, если это желательно или требуется
согласно установленным нормам.

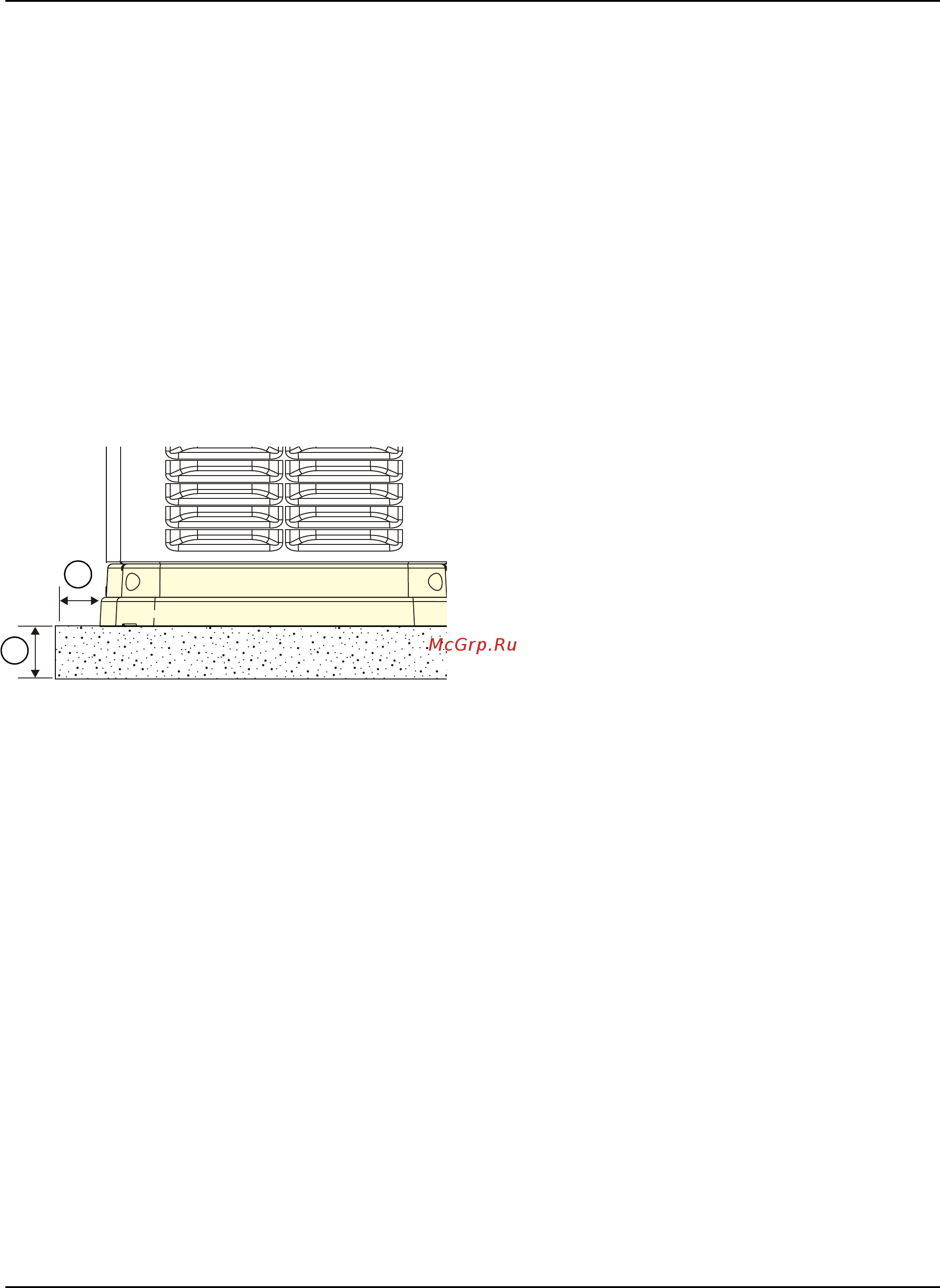

Рис. 3–3. Уплотненный грунт или
гравийная
подушка
ПРИМЕЧАНИЕ. Если необходима бетонная
подушка, следует придерживаться всех применимых
государственных, региональных или местных норм.
Рекомендации по транспортировке
Для транспортировки генератора (вместе с
деревянным поддоном) на место установки следует
использовать подходящую тележку или другое
оборудование. Во избежание повреждения
генератора или нанесения на него царапин на
тележку нужно постелить лист картона, на который
следует поставить генератор.
ВАЖНОЕ ПРИМЕЧАНИЕ. Не поднимайте, не
переносите и не перемещайте генератор, взявшись
за жалюзи. Это может привести к деформации
или
повреждению листового металла.
Размещение на крышах,
платформах и других опорных
конструкциях
Если необходимо разместить генератор на крыше,
платформе или другой опорной конструкции,
например на настиле, это следует делать в
соответствии с требованиями стандарта NFPA 37,
раздел 4.1.3. Генератор может быть расположен на
расстоянии 45,7 см (18 дюймов) от конструкций,
имеющих легковоспламеняющиеся стены, и на
расстоянии 1,52 м (5 футов) от любого
функционирующего отверстия в конструкции.
Поверхность под генератором и за ним
должна быть
невоспламеняемой и находиться на расстоянии не
менее 30,5 см (12 дюймов). Обратитесь в местную
службу строительного надзора или в
противопожарную службу, чтобы определить, какие
невоспламеняемые материалы одобрены для
установки.
000856
A
B
