Монтаж
Подключение к газопроводу
Котел рассчитан на работу со следующими типами газа.
По упаковке и заводской табличке на корпусе котла убедитесь,
что он рассчитан на эксплуатацию в соответствующей стране и
работу от газа, имеющегося в стране эксплуатации.Проверьте
соответствие типа газа в трубопроводе типу, на который
рассчитан котел.Монтаж и испытания газовых трубопроводов
производите в соответствии с действующими нормами и
правилами, с учетом максимальной теплопроизводительности
котла.Перед установкой обязательно тщательно очистите
газовые трубопроводы для удаления загрязнений, которые
могут нарушить работу котла. Газовое соединение должно быть
выполнено через прокладку.Убедитесь в надлежащем давлении
газа (природного (метана) или сжиженного), поскольку при
слишком низком давлении эффективность работы котла
снижается, и он не обеспечивает должного уровня комфорта.
Гидравлические соединения

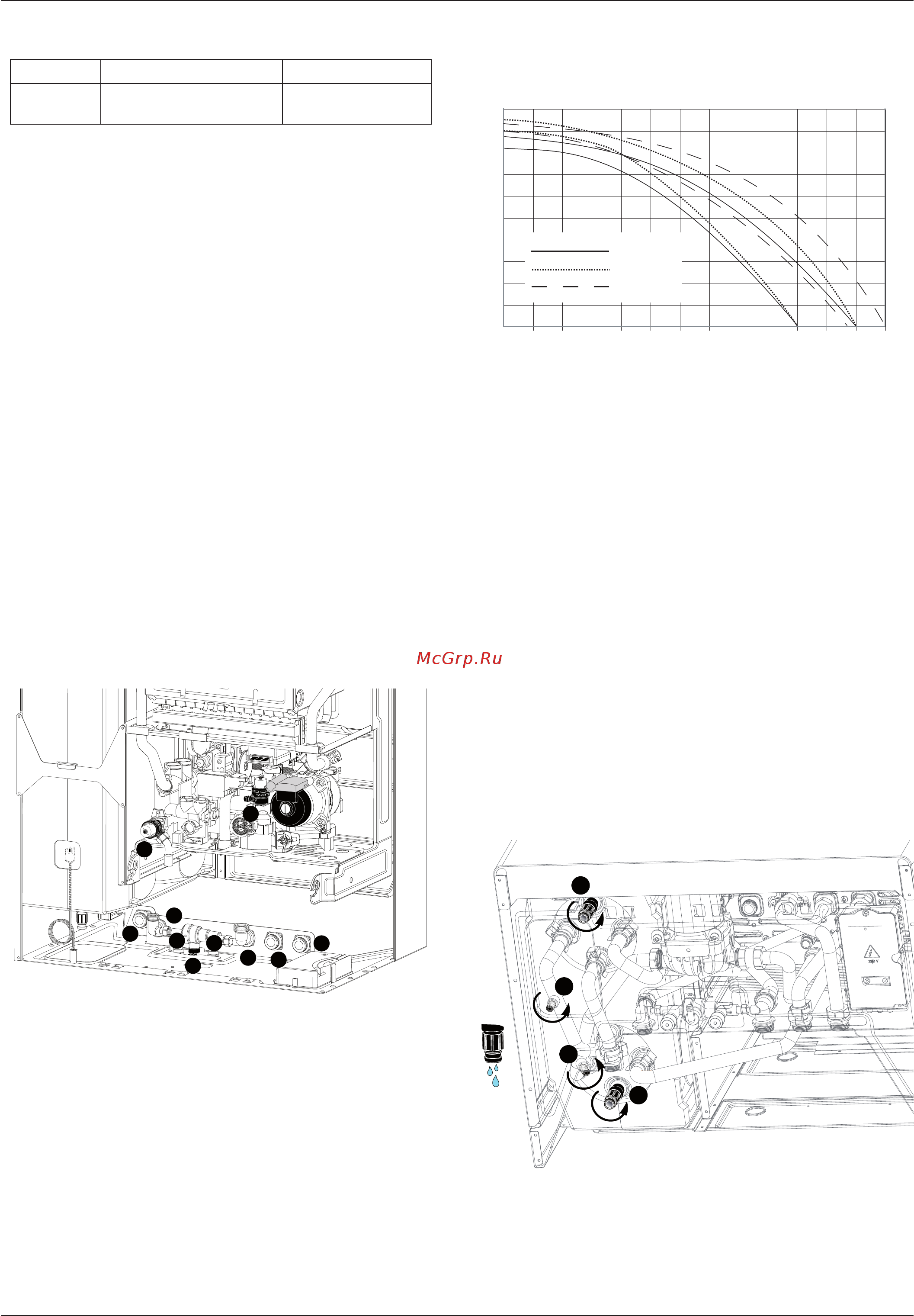

На рисунке показана схема подключения трубопроводов
воды и газа к котлу. Убедитесь, что максимальное давление в
водопроводе не выше 0,6 МПа (6 бар); если выше, необходимо
обязательно установить редуктор давления.Для расчета
размеров трубопроводов и нагревательных приборов контура
отопления остаточное давление следует рассчитывать как
функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.
Обозначения
Графическое отображение значения давления в
циркуляторе
Предохранительный клапан
Присоедините дренажную трубку (входящую в комлект поставки)
к выходу предохранительного клапана F (см. рисунок).Дренажный
патрубок предохранительного клапана F & G следует соединить с
дренажным сифоном так, чтобы можно было визуально убедиться
в работоспособности предохранительного клапана. В противном
случае может быть причинен вред людям, домашним животным
и имуществу. За указанные травмы и ущерб производитель
ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажем старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что объем расширительного бака соответствует.
Слив баллонов
Модель Типы газа
RU
CLAS B 24
CLAS B 30
II2H3+
A
B
C
D
E
F
G
H
H
I
A. Подача воды в систему отопления
В. Отвод горячей воды для бытовых нужд
C. Подвод газа
D. Подвод холодной воды
E. Возврат воды из системы отопления
F. Предохранительный клапан системы отопления
G. Предохранительный клапан контура воды для бытовых нужд
H. Кран заполнения системы
I. Разъединительный клапан
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
0
100
200 300 400
500 600 700 800
900
1000
1100 1200 1300
mCE
l/h
Pression disponible
18-24 kW
30 kW
35 kW
Действующее давление
1
2
3
4
