12
Монтаж

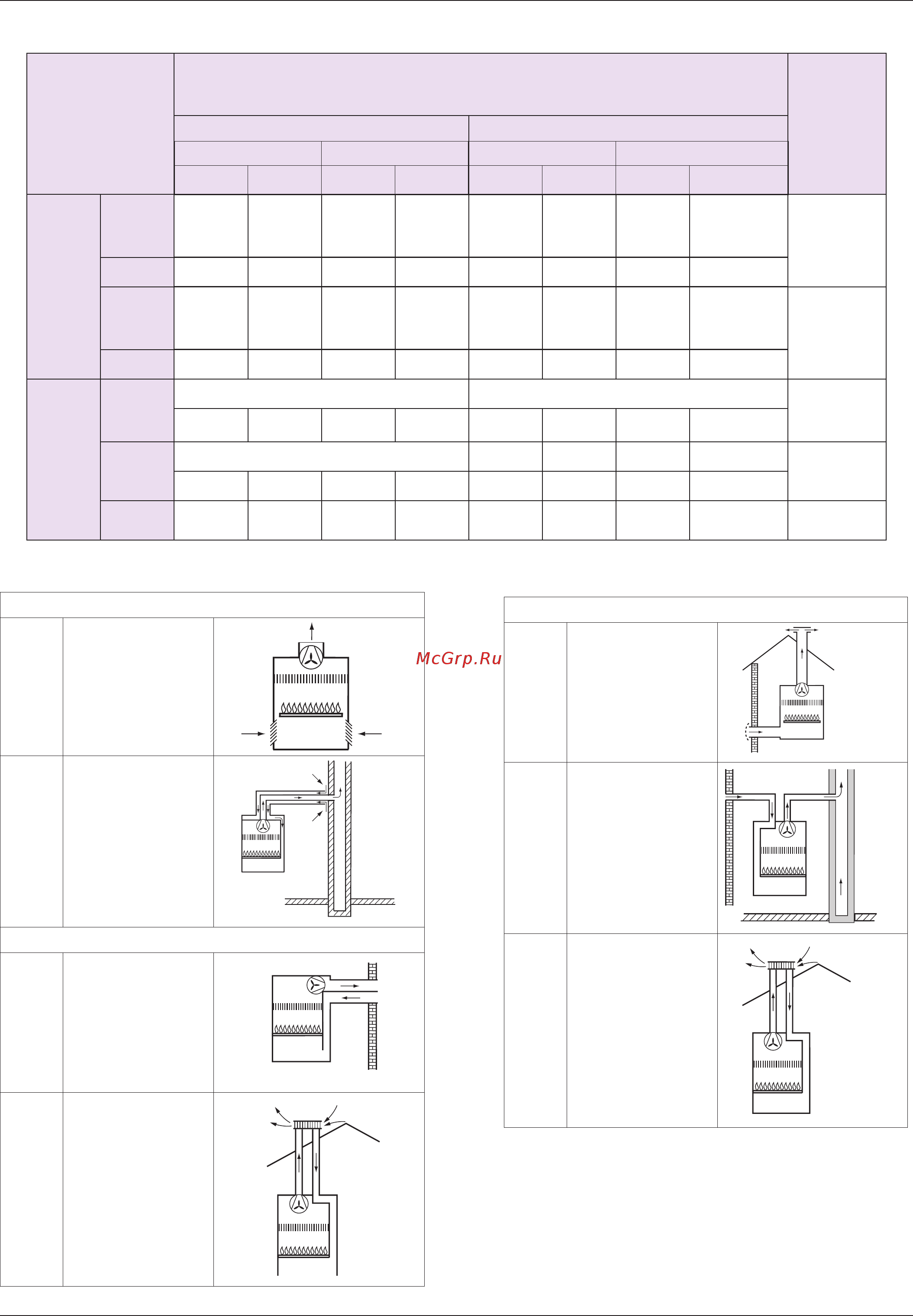

Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания
S1. подача воздуха - S2. отвод продуктов сгорания
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаметры труб,мм
CLAS B 24 CLAS B 30
Диафрагма ø 44 Без диафрагмы Диафрагма ø 44 Без диафрагмы
MIN MAX MIN MAX MIN MAX MIN MAX
Коаксиальная система
C12
C32
C42
0,5 0,75 0,75 4 0,5 0,75 0,75 4
ø 60/100
B32 0,5 0,75 0,75 4 0,5 0,75 0,75 4
C12
C32
C42
0,75 3 3 11 0,75 3 3 11
ø 80/125
B32 0,75 3 3 11 0,75 3 3 11
Раздельная система
C12
C32
C42
S1 = S2 S1 = S2
ø 80/80
0,5/0,5 9/9 0/0 21/21 0,5/0,5 11/11 11/11 24,58/24,58
C52
C82
1 + S2
1,05 1/27,5 0 1/50,89
ø
80/80
1/1 1/23 1/23 1/44 1/5 1/5 1/-1 1/9
B22 2 24 24 45 6 6 0 10
ø
80
Подача воздуха из помещения (открытая камера сгорания)
B22
Отвод продуктов
сгорания наружу;
подача воздуха из
помещения
B32
Отвод продуктов
сгорания через
индивидуальный
или общий
встроенный
дымоход здания;
подача воздуха из
помещения.
Подача воздуха снаружи (закрытая камера сгорания)
C12 Система для отвода
продуктов сгорания
и подвода воздуха
через внешнюю
стену здания
(одинаковый
диапазон давлений)
C32 Система для
отвода продуктов
сгорания и подвода
воздуха через
кровлю здания
(одинаковый
диапазон давлений)
Подача воздуха снаружи (закрытая камера сгорания)
C42
Подача воздуха и
отвод продуктов
сгорания через
индивидуальный
или общий
встроенный
дымоход здания
C52 Система для
отвода продуктов
сгорания через
кровлю здания и
подвода воздуха
через наружную
стену
C82
Отвод продуктов
сгорания через
индивидуальный
или общий
встроенный
дымоход здания;
подача воз¬духа
через наружную
стену
Типы дымоходов/воздуховодов
