5
1. ДИСПЛЕЙ
2. КНОПКА
RESET
3. КРАСНЫЙ СВЕТОВОЙ ИНДИКАТОР (АВАРИЙНАЯ
ОСТАНОВКА)
4. СИД ОРАНЖЕВОГО ЦВЕТА ВКЛЮЧЕНИЯ
РЕЖИМА, ИСКЛЮЧАЮЩЕГО ПОВТОРНЫЙ
НАГРЕВ БОЙЛЕРА
5. МАНОМЕТР
6. РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ
РАБОТЫ (ОТОПЛЕНИЕ - ГВС) И РЕГУЛИРОВКИ
ТЕМПЕРАТУРЫ В КОНТУРЕ ОТОПЛЕНИЯ
7. КНОПКА УПРАВЛЕНИЯ И ПРОГРАММИРОВАНИЯ
_
8. Przycisk MENU/Ok (programowanie)
9. Przycisk Esc
10. КНОПКА УПРАВЛЕНИЯ И ПРОГРАММИРОВАНИЯ
+
11. РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОДЫ В КОНТУРЕ
ГВС
12. ТАЙМЕР-ПРОГРАММАТОР (ДОПОЛНИТЕЛЬНО)
13. КНОПКА ON/OFF
14. ЗЕЛЁНЫЙ СВЕТОВОЙ ИНДИКАТОР (РЕЖИМ
«AUTO» ВКЛЮЧЕН)
15. КНОПКА
Auto (АВТОМАТИЧЕСКИЙ РЕЖИМ)
16. КНОПКА ВКЛЮЧЕНИЯ РЕЖИМА,
ИСКЛЮЧАЮЩЕГО ПОВТОРНЫЙ НАГРЕВ
БОЙЛЕРА
1
2
3
4
5
6
7
8
16
15
14
13
11
12
10
9

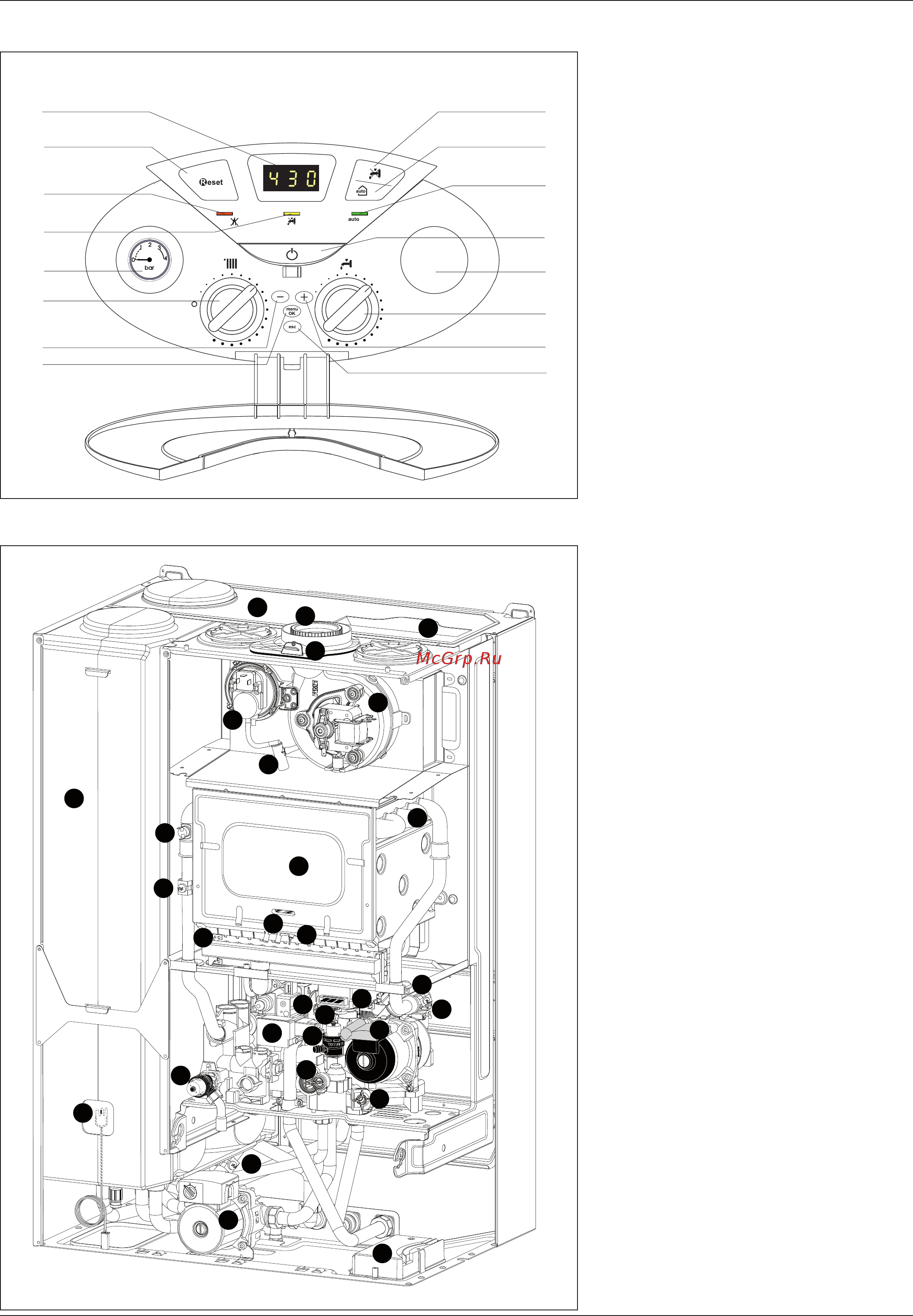

Панель управления
Общий вид
1. Патрубок выхода продуктов сгорания
2. Прессостат
3. Конденсатосборник
4. Первичный теплообменник
5. Термостат перегрева
6.
Датчик температуры на подаче в
контур отопления
7. Горелка
8.
Электроды розжига
9.
Газовый клапан
10.
Устройство розжига
11.
Вторичный теплообменник
12. Предохранительный клапан системы
отопления
13. Датчик температуры контура ГВС
14.
Контур циркуляции воды для бытовых
нужд
15. Cоединительная коробка
16.
Фильтр контура отопления
17. Датчик расхода в контуре ГВС
18. контур циркуляции системы
отопления
19. Предохранительный клапан контура
воды для бытовых нужд
20.
Привод трехходового клапана
21.
Электрод контроля пламени
22. Камера сгорания
23.
Датчик температуры на возврате из
контура отопления
24. датчик давления
25.
Вентилятор
26. Расширительный бак
27. Точка анализа продуктов сгорания
28. отдельный резервуар с водой для
бытовых нужд
29. датчик бойлера
30. Расширительный бак контура воды
для бытовых нужд
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
29
28
27
30
