![Ariston CLAS B Premium 35 [6/60] Описание котла](/img/pdf.png)
Ariston CLAS B Premium 35 [6/60] Описание котла
![Ariston CLAS B Premium 35 [6/60] Описание котла](/views2/1406392/page6/bg6.png)
6
Описание котла

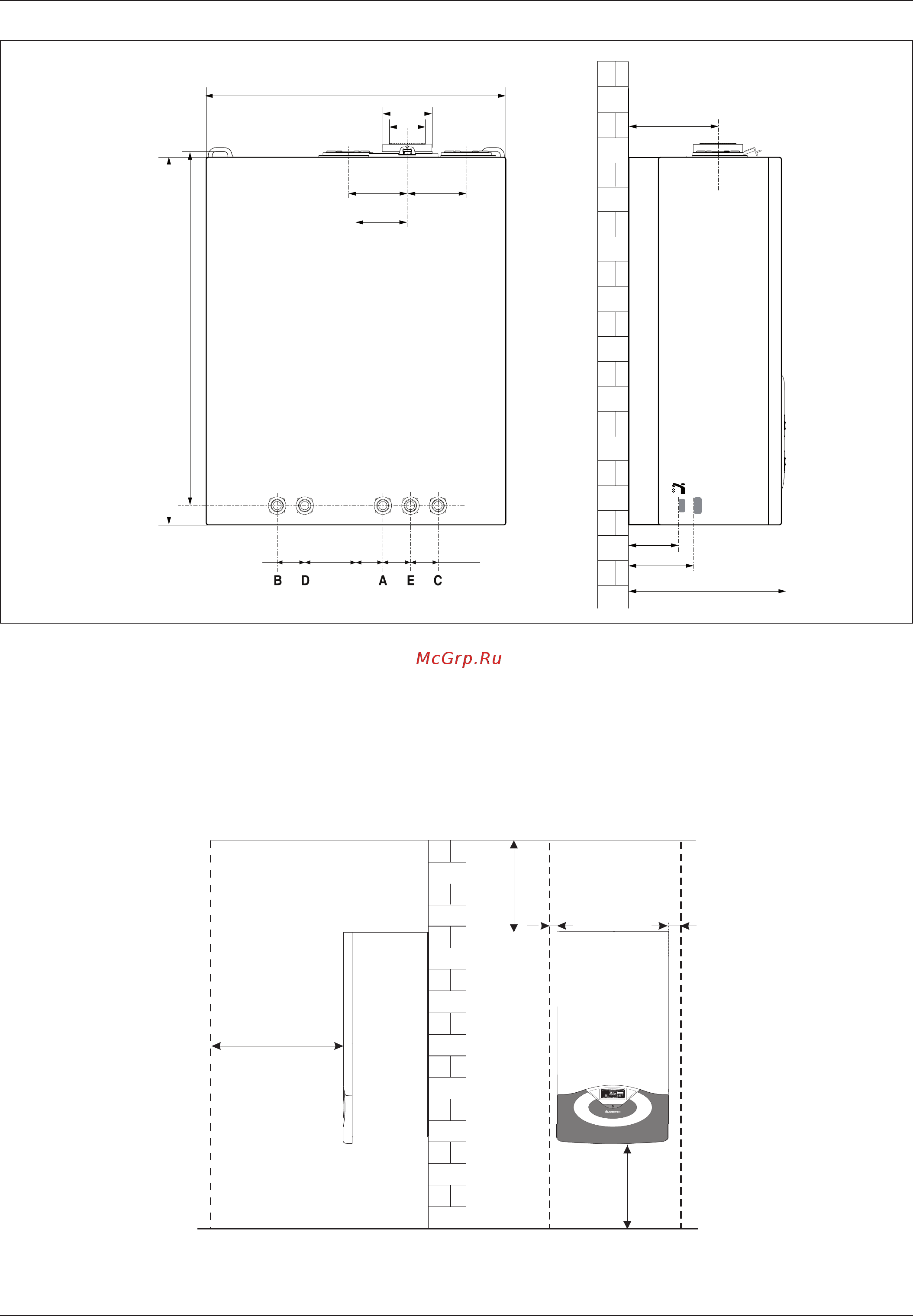

Размеры
ø 60
ø 100
600
312 (24/30 kW)
242 (35kW)
54 54124 54
191
120
120
474
875
137
100
900
48
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей. Устанавливать котел
следует в соответствии с действующими нормами и правилами, а
также в соответствии с требованиями производителя. При установке
обязательно используйте уровень, котел должен находиться в строго
горизонтальном положении.
A. Патрубок подачи в контур
отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
450
003
003
20 50
