11
Монтаж

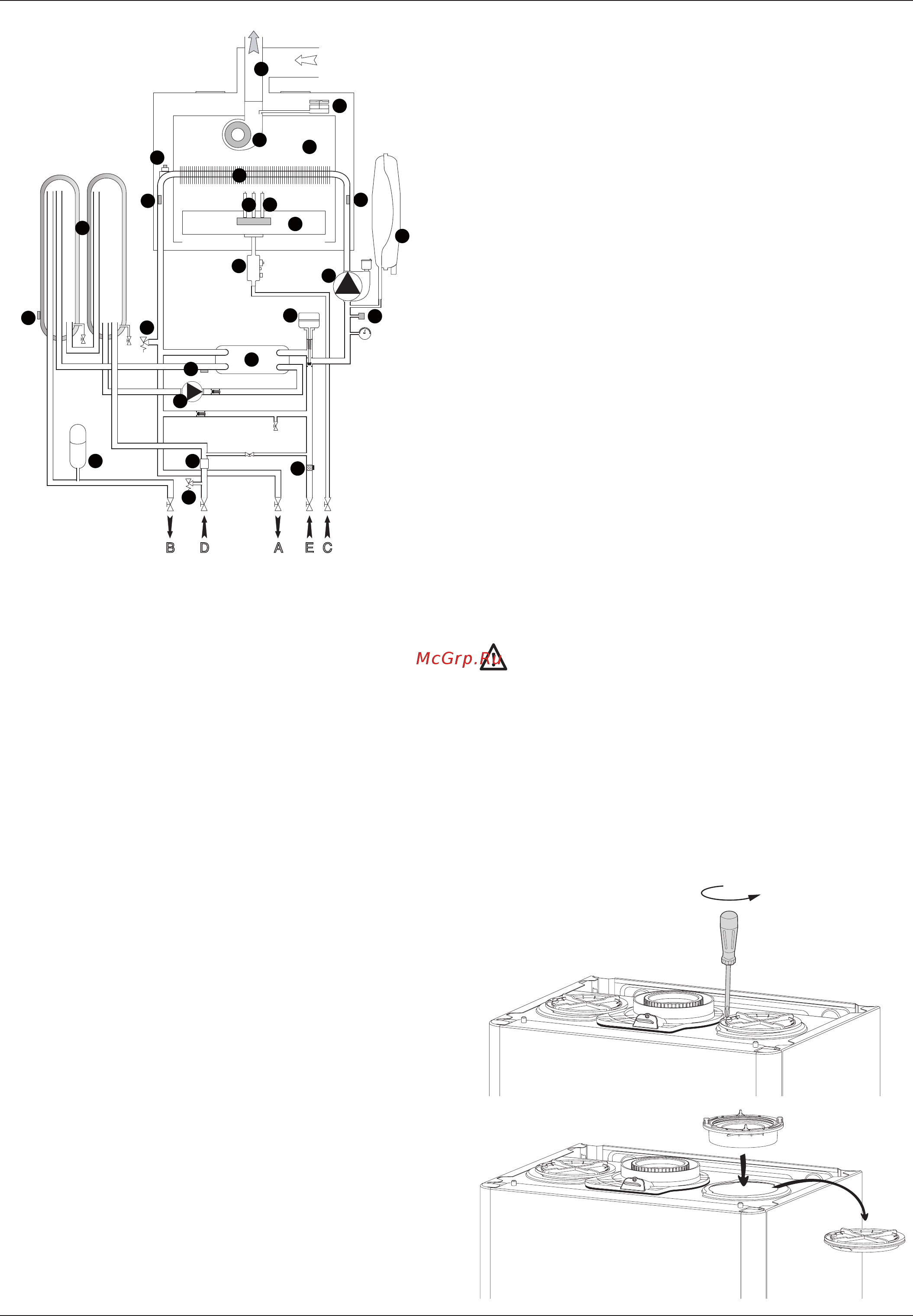

Гидравлическая схема
Подсоединение дымохода
Поставляются котлы класса В (забор воздуха из помещения) и
класса С (забор наружного воздуха).Во избежание попадания
отработавших газов в систему воздуховодов тщательно
выполните монтаж уплотнителей тракта удаления продуктов
сгорания. Во избежание образования конденсата горизонтальные
участки трубопроводов должны быть проложены с уклоном не
менее 3 %. Установка по типу B допускается в помещениях с
надлежащей вентиляцией и подачей воздуха, в соответствии с
действующими нормами и правилами. В помещениях, в которых
возможно присутствие коррозионноактивных паров в воздухе
(например, прачечные, парикмахерские, гальваноучастки и
т.д.) следует использовать только установку типа C (с подачей
воздуха извне помещения). Это обеспечивает защиту котла от
коррозии.При монтаже коаксиальной (сдвоенной) системы
дымоудаления/подачи воздуха необходимо использовать
только оригинальные принадлежности.Дымоход не должен
соприкасаться или проходить в непосредственной близости
от легковоспламеняемых материалов, а также проходить
через конструкции здания, изготовленные с использованием
легковоспламеняемых материалов. Соединение должно
быть выполнено так, чтобы обеспечить защиту от попадания
конденсата в котел.При замене старого котла также следует
заменить элементы системы вентиляции и отвода продуктов
сгорания.
Подключение дымохода/воздуховода
- коаксиальная система (по типу «труба в трубе»), предназначенная
для подачи воздуха и отвода продуктов сгорания;
- раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
- одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к
воздействию конденсата.Сведения о длинах и ориентации
соединительных элементов см. в таблице «Типы и длины
трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/
воздуховода в комплект поставки котла не входят, подлежат
заказу для конкретного типа соединения.Все котлы рассчитаны на
подачу воздуха и отвод продуктов сгорания через коаксиальную
систему диаметром 60/100 мм или раздельную систему
диаметрами 80/80.В случае потерь давления в трубопроводах,
при выборе размеров дымохода/воздуховода следует
учитывать дополнительное аэродинамическое сопротивление
(см. каталог принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки
см. в каталоге принадлежностей для дымоходов/воздуховодов.
При монтаже дымохода из раздельных труб следует использовать
только одно воздухозаборное отверстие.Снимите фиксатор,
открутив винты, и вставьте патрубок приточного воздуховода.
Зафиксируйте его с помощью поставляемых в комплекте
винтов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода
продуктов сгорания свободны от сторонних предметов
и не имеют неплотностей.
Перед подсоединением дымохода на фланец патрубка
удаления продуктов сгорания следует поместить
уплотнение, которое поставляется в упаковке с
документацией.
Если для вашей системы дымоудаления/воздухоподачи
предполагается установка диафрагмы (см. таблицу «Типы и
длины трубопроводов подачи воздуха и отвода продуктов
сгорания»), то ее следует устанавливать до уплотнения, а затем
присоединять коаксиальную систему.
1. Патрубок выхода
продуктов сгорания
2.
Прессостат
4.
П е р в и ч н ы й
теплообменник
5. Термостат перегрева
6.
Датчик температуры
на подаче в контур
отопления
7.
Горелка
8.
Электроды розжига
9.
Газовый клапан
11.
В т о р и ч н ы й
теплообменник
12.
П р е д о х р а н и те л ь н ы й
клапан системы
отопления
13. Датчик температуры
контура ГВС
14. Контур циркуляции воды
для бытовых
нужд
16.
Фильтр контура
отопления
17.
Датчик расхода в контуре
ГВС
18.
контур циркуляции
системы отопления
19.
П р е д о х р а н и те л ь н ы й
клапан контура воды для
бытовых нужд
20.
Привод трехходового
клапана
21.
Электрод контроля
пламени
22.
Камера сгорания
23.
Датчик температуры
на возврате из контура
отопления
24.
датчик давления
25. Вентилятор
26.
Расширительный бак
28.
отдельный резервуар с
водой для бытовых нужд
29.
датчик бойлера
30.
Расширительный бак
контура воды для бытовых
нужд
AB CD E
1
2
4
5
6
7
8
9
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
29
28
30
