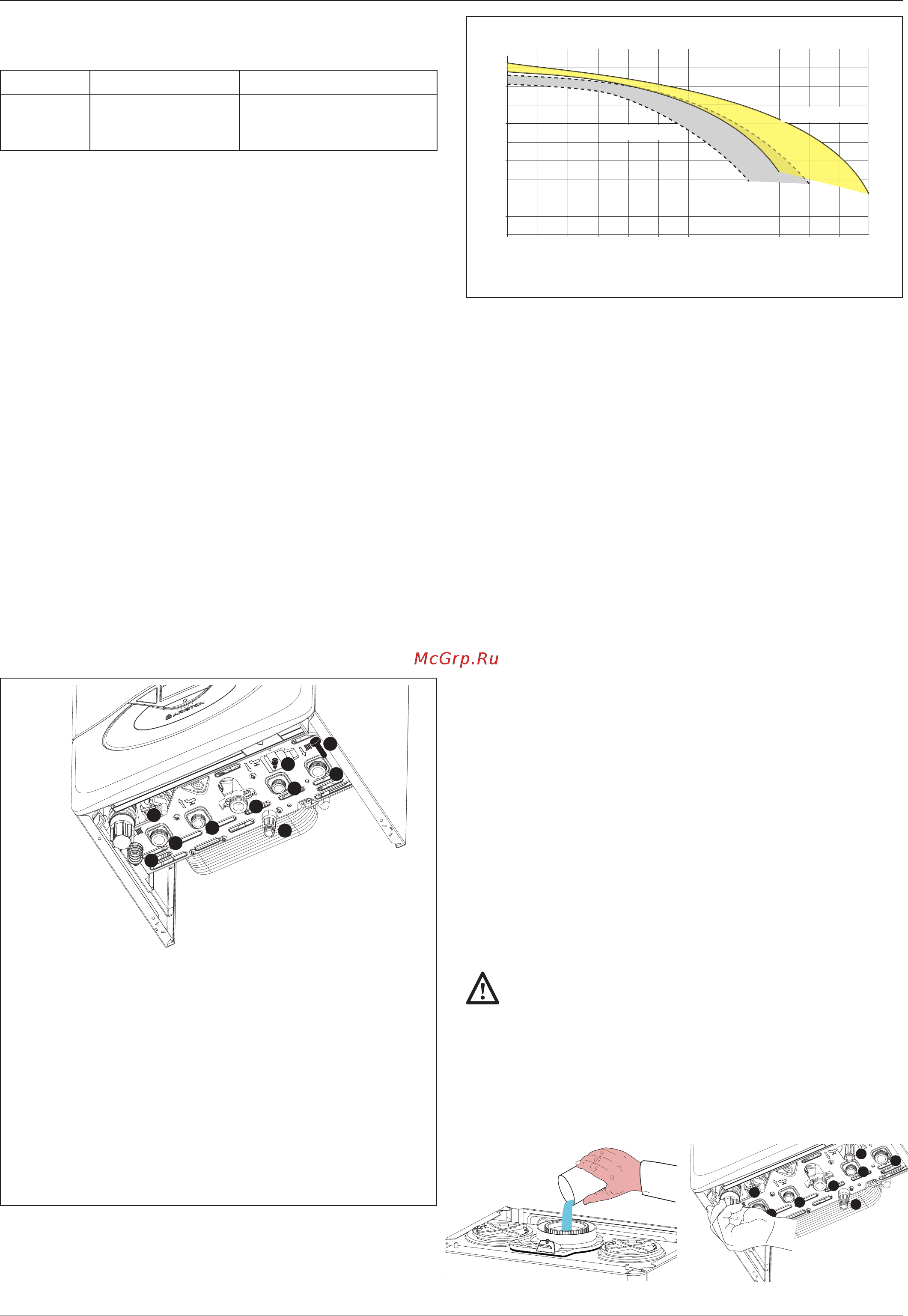

Ariston GENUS PREMIUM 35 [10/36] Промывка контура отопления
![Ariston GENUS PREMIUM 35 [10/36] Промывка контура отопления](/views2/1406477/page10/bga.png)
10
Монтаж
0
50
100
150
200
250
300
350
400
450
500
0 100 200 300 400 500 600 700 800 900 1000 1100 1200
mbar
l/h
24 kW
30-35 kW
Подключение к газопроводу
Котел рассчитан на работу со следующими типами газа.
Модель Типы газа
GENUS PREMIUM 24
GENUS PREMIUM 30
GENUS PREMIUM 35
II2H3+
По упаковке и заводской табличке на корпусе котла убедитесь, что
он рассчитан на эксплуатацию в соответствующей стране и работу от
газа, имеющегося в стране эксплуатации.
Проверьте соответствие типа газа в трубопроводе типу, на который
рассчитан котел.
Монтаж и испытания газовых трубопроводов производите в
соответствии с действующими нормами и правилами, с учетом
максимальной теплопроизводительности котла.
Перед установкой обязательно тщательно очистите газовые
трубопроводы для удаления загрязнений, которые могут нарушить
работу котла. Газовое соединение должно быть выполнено через
прокладку.
Убедитесь в надлежащем давлении газа (природного (метана)
или сжиженного), поскольку при слишком низком давлении
эффективность работы котла снижается, и он не обеспечивает
должного уровня комфорта.
Гидравлические соединения
На рисунке показана схема подключения трубопроводов воды и
газа к котлу. Убедитесь, что максимальное давление в водопроводе
не выше 0,6 МПа (6 бар); если выше, необхо¬димо обязательно
установить редуктор давления.
Для расчета размеров трубопроводов и нагревательных приборов
контура отопления остаточное давление следует рассчитывать
как функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.
Обозначения
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Электромагнитный клапан подпитки
H. Сливной кран
I. Слив конденсата
J. Магнитный ключ
мбар
л/ч
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки) к
выходу предохранительного клапана F (см. рисунок).
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что объем
расширительного бака соответствует объему воды в контуре
отопления.
Слив конденсата
Высокая энергетическая отдача приводит к образования конденсата,
нуждающего в отводе. С этой целью необходимо использовать
пластиковый шланг, прокладываемый в положении, препятствующем
застаиванию конденсата в котле. Шланг подсоединяется к сливному
сифону с возможностью визуального контроля.
Соблюдайте действующие национальные нормативы по монтажу
и возможные предписания местных властей и организаций,
отвечающих за здравоохранение населения.
Перед началом эксплуатации котла необходимо заполнить сифон
водой.
Залейте примерно 1/4 литра через отверстие дымоудаления перед
подсоединением отводного/приточного трубопроводов или
отвинтите сифон, расположенный под котлом, заполните его водой
и правильно установите на место.
Внимание! Отсутствие воды в сифоне приводит к утечке
продуктов сгорания в помещение.
A
B
C
D
E
I
G
H
F
J
A
B
C
D
E
I
G
H
F
24 кВт
30-35 кВт
