12
Монтаж
Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»),
предназначенная для подачи воздуха и отвода продуктов
сгорания;
− раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к
воздействию конденсата. Сведения о длинах и ориентации
соединительных элементов см. в таблице «Типы и длины
трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/
воздуховода в комплект поставки котла не входят, подлежат
заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов
сгорания через коаксиальную систему диаметром 60/100 мм или
раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров
дымохода/воздуховода следует учитывать дополнительное
аэродинамическое сопротивление (см. каталог принадлежностей
для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки
см. в каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и
отвода продуктов сгорания свободны от сторонних
предметов и не имеют неплотностей.

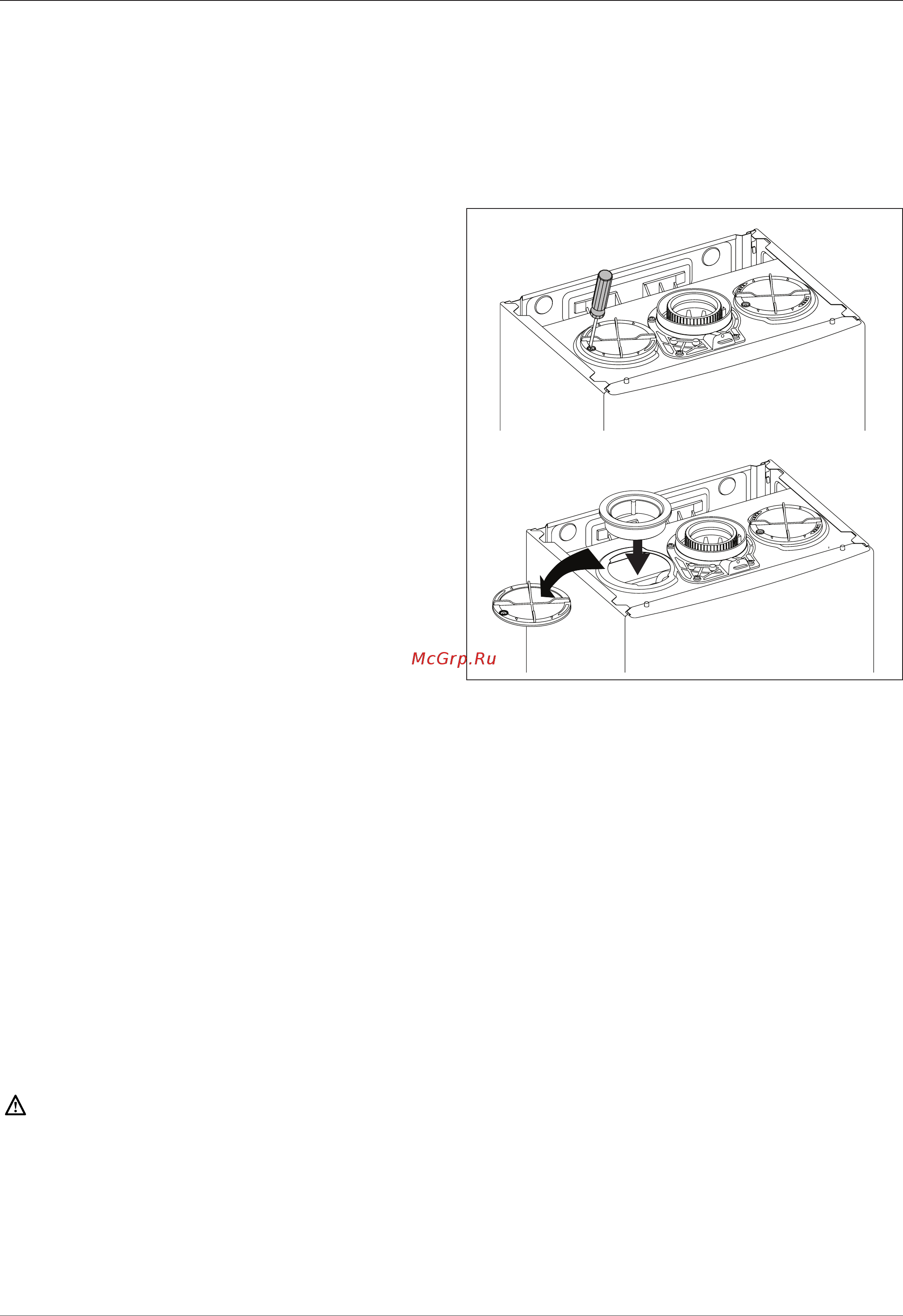

Для подключения раздельной системы используйте только
одно из двух отверстий для подачи воздуха. Ослабьте винт,
демонтируйте заглушку, установите вставку воздухозаборника и
закрепите комплектным винтом.
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения)
и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему
воздуховодов тщательно выполните монтаж уплотнений в
соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите
осторожно, чтобы не нарушить уплот¬нения и не допустить
попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не
менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно
присутствие коррозионно-активных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.) следует
исполь¬зовать только установку типа C (с подачей воздуха извне
помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принадлежности.
Дымоход не должен соприкасаться или проходить в
непосредственной близости от легковоспламеняемых
материалов, а также проходить через конструкции здания,
изготовленные с использованием легковоспламеняемых
материалов. Соединение должно быть выполнено так, чтобы
обеспечить защиту от попадания конденсата в котел.
При замене старого котла также следует заменить элементы
системы вентиляции и отвода продуктов сгорания.
ВНИМАНИЕ!
Перед подсоединением дымохода на фланец патрубка
удаления продуктов сгорания следует поместить уплотнение,
которое поставляется в упаковке с документацией.
Если для вашей системы дымоудаления/воздухоподачи
предполагается установка диафрагмы (см. таблицу «Типы и
длины трубопроводов подачи воздуха и отвода продуктов
сгорания»), то ее следует устанавливать до уплотнения, а
затем присоединять коаксиальную систему.
