14
Монтаж

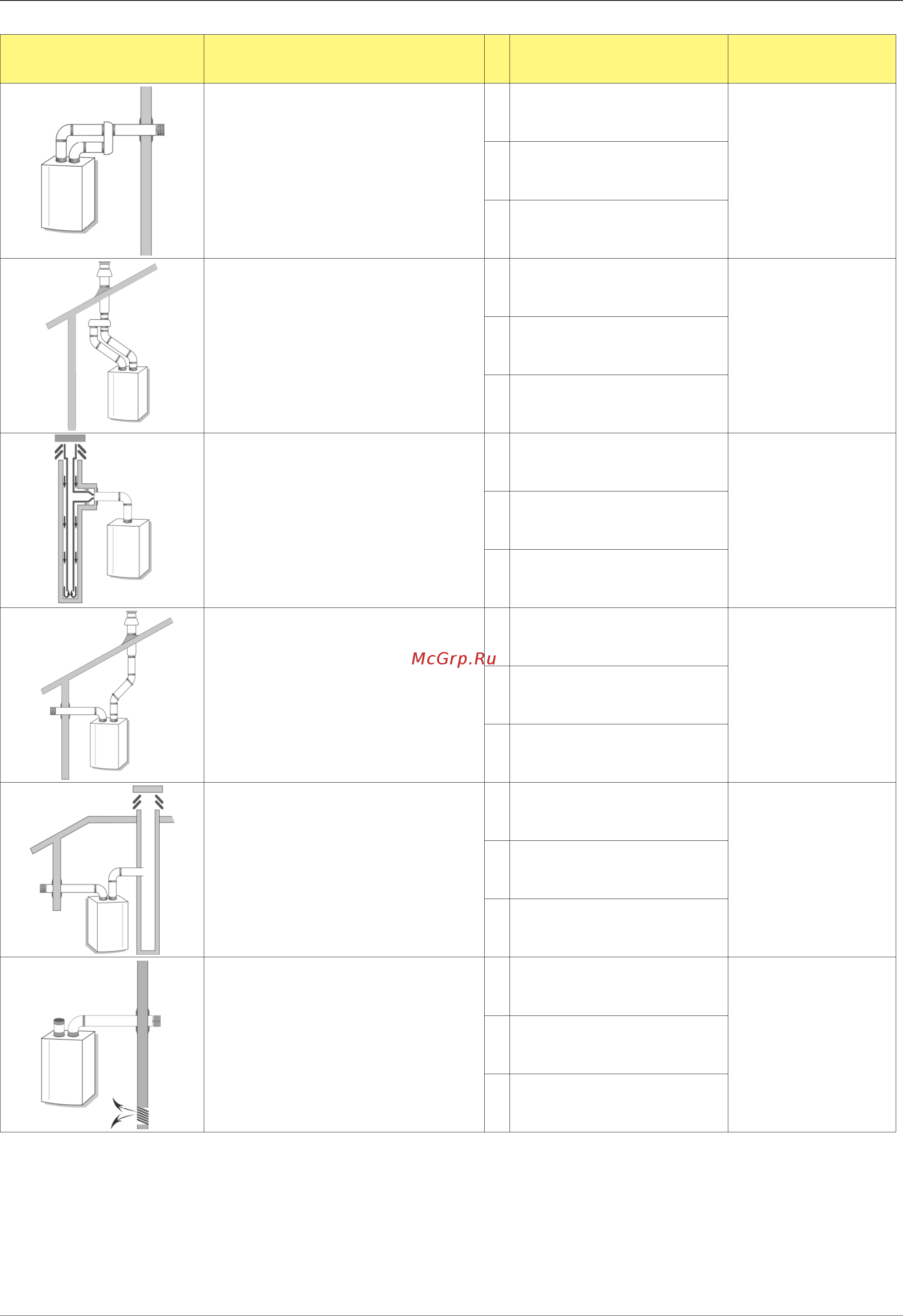

Раздельная система Тип газохода
кВт
Максимальная длина
дымохода/воздуховода, м
Диаметры труб,
мм
C13
Система для отвода продуктов сгорания
и подвода воздуха через внешнюю стену
здания (одинаковый диапазон давлений)
24
36 м
(S1=S2)
80/80
30
30 м
(S1=S2)
35
24 м
(S1=S2)
C 33
Система для отвода продуктов сгорания
и подвода воздуха через кровлю здания
(одинаковый диапазон давлений)
24
60 м
(S1=S2)
80/80
30
50 м
(S1=S2)
35
40 м
(S1=S2)
C43
Подача воздуха и отвод продуктов сгорания
через индивидуальный или общий
встроенный дымоход здания
24
36 м
(S1=S2)
80/80
30
30 м
(S1=S2)
35
24 м
(S1=S2)
C53
Система для отвода продуктов сгорания
через кровлю здания и подвода воздуха
через наружную стену
24
84 м
(S1+S2)
80/80
30
70 м
(S1+S2)
35
56 м
(S1+S2)
C83
Отвод продуктов сгорания через
индивидуальный или общий встроенный
дымоход здания; подача воз¬духа через
наружную стену
24
S1=1 м
(S2=83 m)
80/80
30
S1=1 м
(S2=69 м)
35
S1=1 м
(S2=55 м)
B23
Отвод продуктов сгорания наружу; подача
воздуха из помещения
24
60 м
(S2)
80/80
30
50 м
(S2)
35
40 м
(S2)
