Ariston GENUS PREMIUM 35 [6/36] 24 kw 385 30 35 kw
![Ariston GENUS PREMIUM 30 [6/36] 24 kw 385 30 35 kw](/views2/1406477/page6/bg6.png)
6

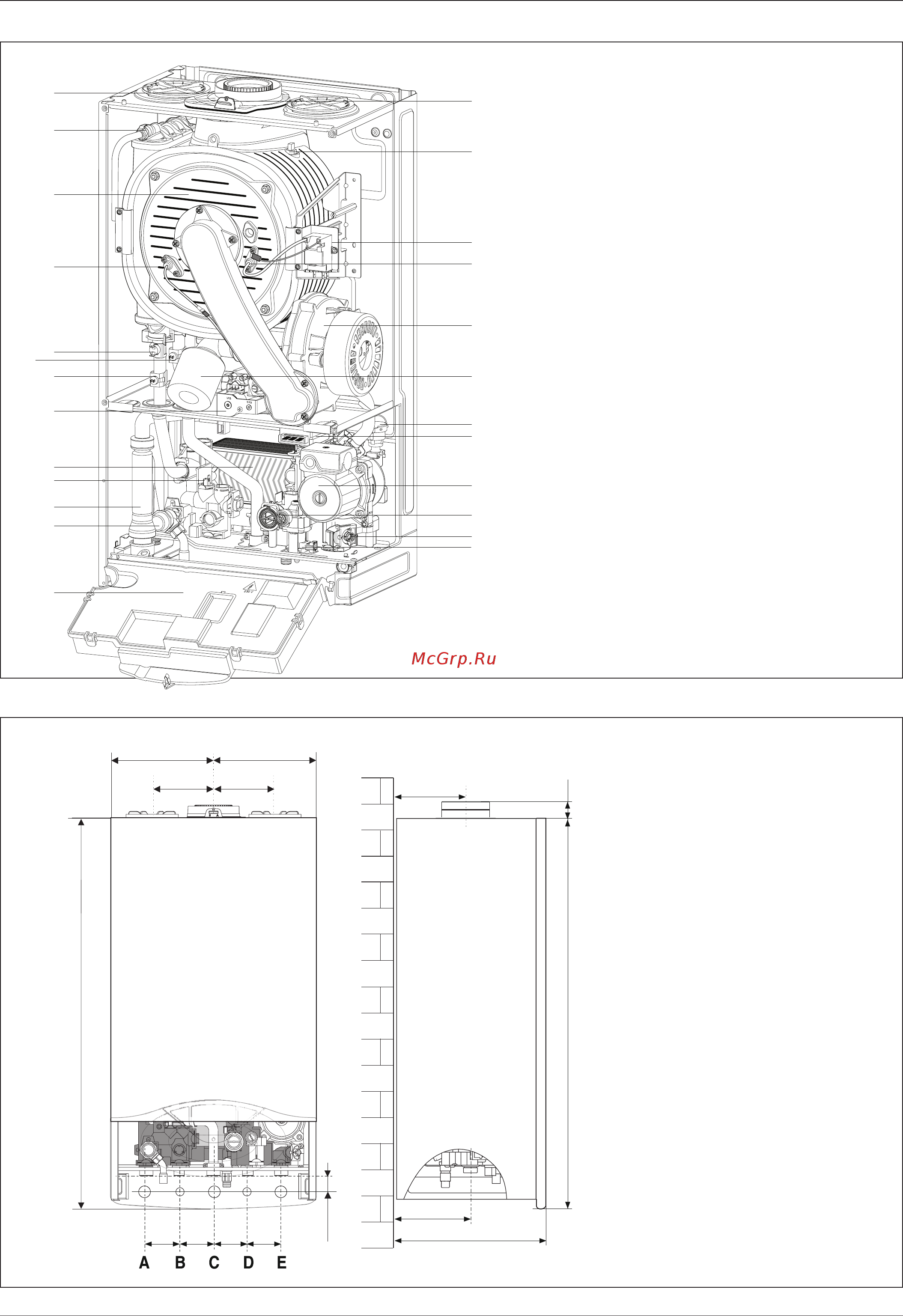

Описание котла
Габаритные размеры
A. Патрубок подающей линии контура
отопления.
B. Патрубок подачи в контур ГВС
C. Вход газа
D. Патрубок подвода холодной воды
контура ГВС
E. Патрубок обратной линии контура
отопления
Размеры
1
2
3
4
5
6
7
8
9
10
11
12
13
25
24
23
22
21
20
19
18
17
15
16
14
Обозначения
1. Патрубок выхода продуктов сгорания
2. Воздушный клапан
3. Первичный теплообменник
4. Электрод контроля пламени
5. Термостат перегрева
6. Датчик температуры в обратной линии
7. Датчик температуры в подающей линии
8. Газовый клапан
9. Вторичный теплообменник
10. Датчик температуры контура ГВС
11. Сифон
12. Предохранительный клапан контура
отопления,
13. Электронный блок управления
14. Электромагнитный клапан
15. Фильтр контура отопления
16. Датчик расхода в контуре ГВС
17. Циркуляционный насос с автоматическим
переключением скоростей и
воздухоотводчиком
18. Привод трехходового клапана
19. Датчик давления воды
20. Глушитель шума
21. Модулируемый вентилятор
22. Электроды розжига
23. Генератор зажигания
24. Термостат перегрева первичного
теплообменника (продукты сгорания)
25. Точка анализа продуктов сгорания
28
770
200
150
315 24 kW
385 30/35 kW
120 120
200
180
65 65 67 67
25 770
