11
Монтаж

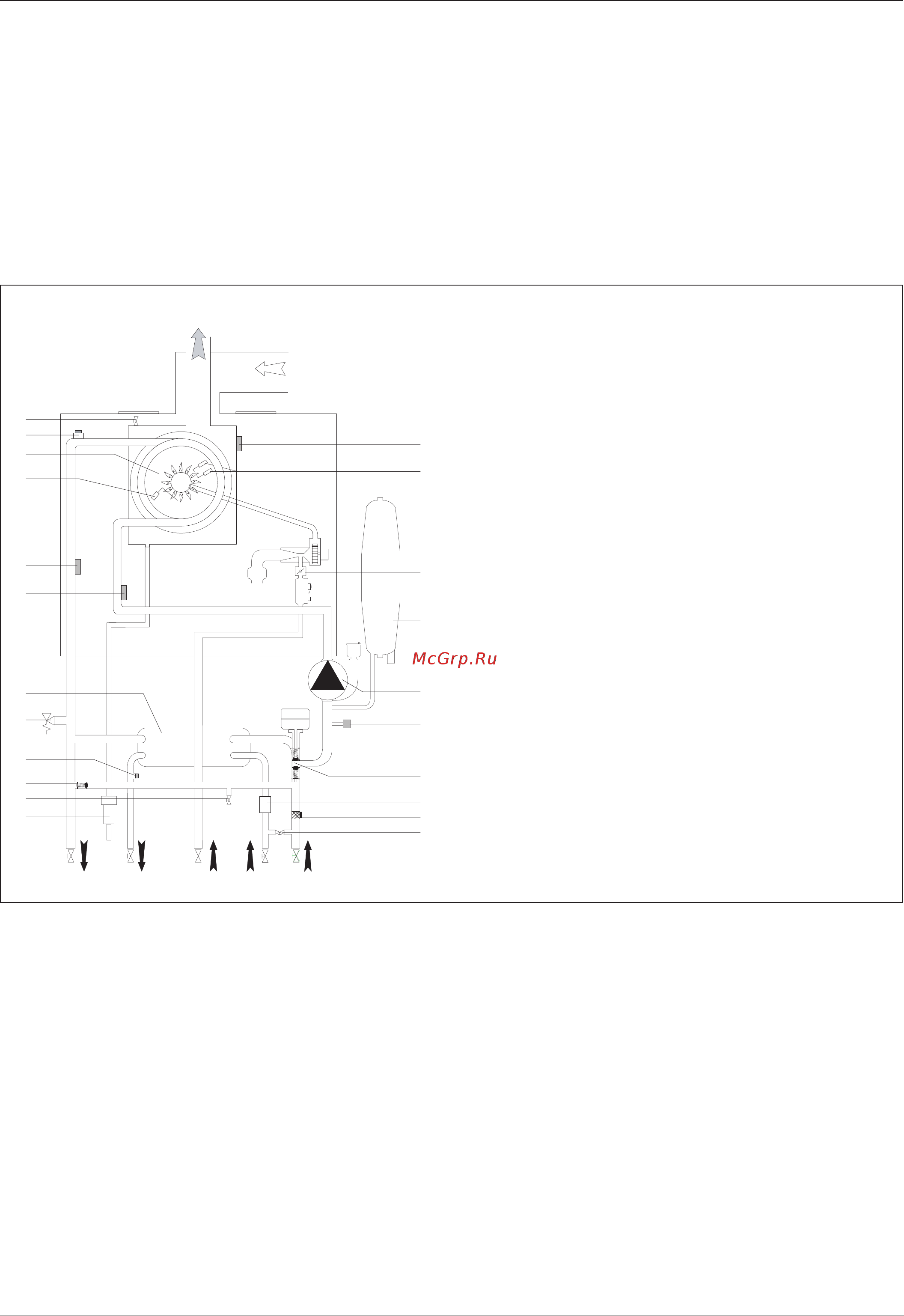

Гидравлическая схема
Обозначения:
1. Воздушный клапан
2.
Термостат перегрева
3. Первичный теплообменник
4. Электрод контроля пламени
5. Датчик температуры в подающей линии
контура отопления
6. Датчик температуры в обратной линии
контура отопления
7. Вторичный пластинчатый теплообменник
8. Предохранительный клапан (3 бара)
9. Датчик температуры в контуре ГВС
10. Автоматический байпас
11. Сливной кран
12. Сифон
13.
Электромагнитный клапан
14. Фильтр контура отопления
15. Датчик расхода контура ГВС
16. Трехходовой клапан
17. Датчик давления воды
18. Циркуляционный насос с автоматическим
переключением скоростей и
воздухоотводчиком
19. Расширительный бак
20. Модулируемый вентилятор
21. Электроды розжига
22. ермостат перегрева первичного
теплообменника
2
1
4
3
11
8
10
9
12
13
14
15
16
17
18
19
20
21
22
7
6
5
A B C D E
Напольное отопление (“Теплый пол”)
При устройстве напольного контура отопления (“Теплый пол”)
необходимо установить термостат в подающей линии. Инструкции
по электрическому подключению термостата см. в разделе
“Подключение дополнительных устройств” (страница 15-16).
Если температура на выходе в контур напольного отопления
будет слишком высока, то котел остановит и режим ГВС и режим
отопления, после чего покажет код неисправности 1 16 (“Разомкнуты
контакты термостата напольного отопления”). Котел повторно начнет
работать, когда контакты термостата замкнуться в течение периода
автоматического перезапуска.
Если термостат не может быть установлен, то контур напольного
отопления в любом случае должен быть защищен термостатическим
клапаном, или автоматическим байпасом, чтобы предотвратить
достижение слишком высокой температуры в контуре.
