13
Монтаж

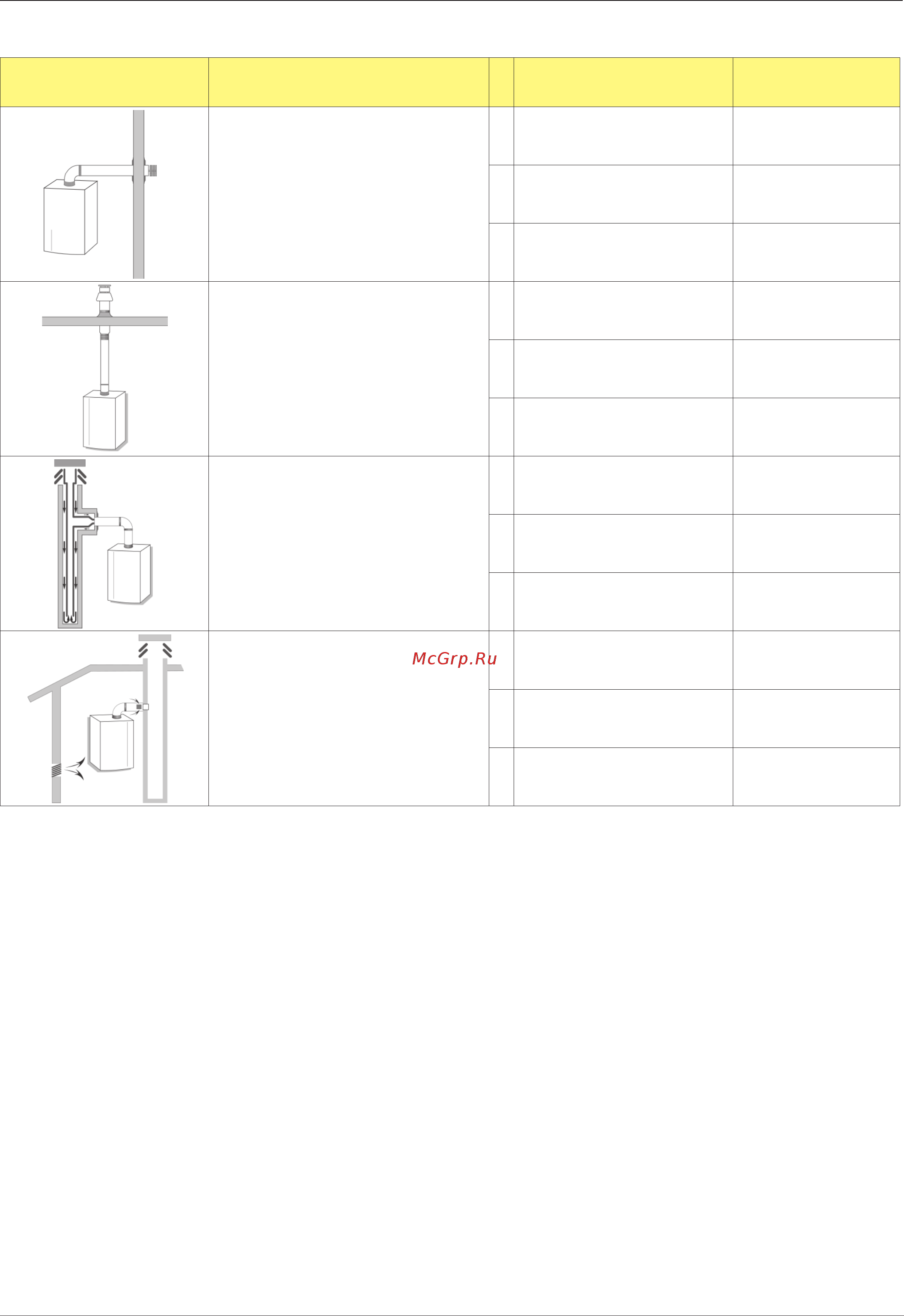

Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания
Коаксиальная система Тип газохода
кВт
Максимальная длина
дымохода/воздуховода, м
Диаметры труб,
мм
C13
Система для отвода продуктов сгорания
и подвода воздуха через внешнюю стену
здания (одинаковый диапазон давлений)
24
12 м
36 м
60/100
80/125
30
10 м
30 м
60/100
80/125
35
8 м
24 м
60/100
80/125
C 33
Система для отвода продуктов сгорания
и подвода воздуха через кровлю здания
(одинаковый диапазон давлений)
24
12 м
42 м
60/100
80/125
30
10 м
35 м
60/100
80/125
35
8 м
24 м
60/100
80/125
C43
Подача воздуха и отвод продуктов сгорания
через индивидуальный или общий
встроенный дымоход здания
24
12 м
36 м
60/100
80/125
30
10 м
30 м
60/100
80/125
35
8 м
24 м
60/100
80/125
B33
SОтвод продуктов сгорания через
индивидуальный или общий встроенный
дымоход здания; подача воздуха из
помещения.
24
12 м
36 м
60/100
80/125
30 k
10 м
30 м
60/100
80/125
35
8 м
24 ≠м
60/100
80/125
