AEG SDH 200/5,7 Twin [10/60] Installation für den fachhandwerker

Installation - für den Fachhandwerker

 

26_07_29_0093

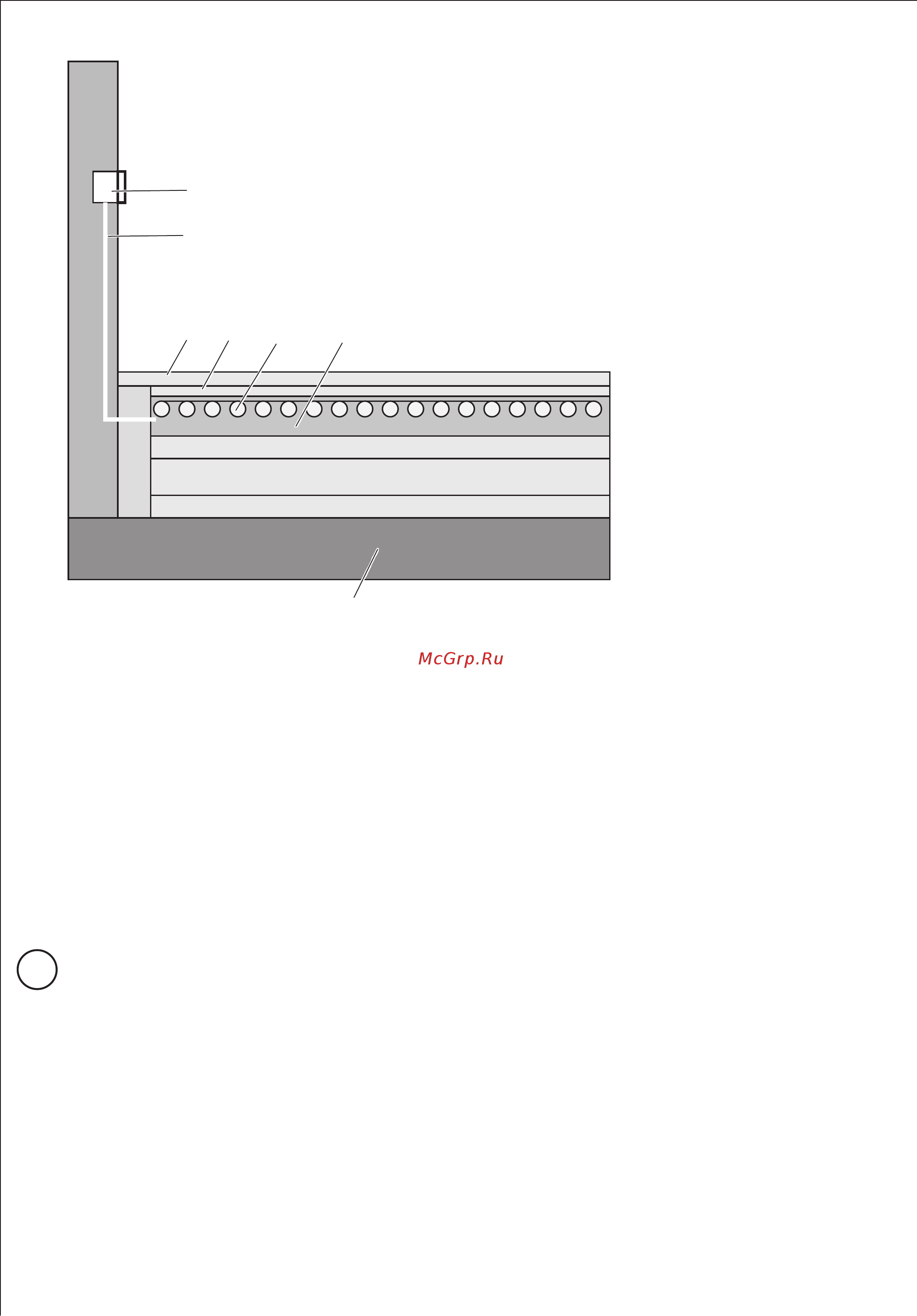

3 4 5 6

1 Elektronischer Raumregler

2 Schutzrohr mit Fühlerhülse für Temperaturfühler

3 Fußbodenbelag

4 Fußbodenkleber

5 Heizmatte (Estrich-Mitte)

6 Zementestrich (6 bis 10 cm je nach Speichervolumen der raumumschließenden Wände und der Aufladezeit)

7 Randdämmstreifen

8 Feuchtesperre 0,2 (0,5) mm PE oder Bitumenpappe 250g

9 Dämmschicht, zum Beispiel Mineralfaserdämmstoff

10 Feuchtesperre (nur bei Erdreich) 0,5 mm PE oder Bitumenpappe 500g

11 Rohbeton oder Erdreich

» Für eine kurze Anheizzeit wählen Sie eine möglichst geringe Estrichdicke, wobei Sie die Mindestdicke nach Ihren regiona-

len Vorschriften einhalten müssen.

 





» Vergleichen Sie vor dem Verlegen die baulichen Gegebenheiten mit dem Verlegeplan. Klären Sie eventuelle Abweichungen

mit der Bauleitung. Die Abweichungen dürfen nicht zu einer Minderung der Heizmatten führen.

» Legen Sie die Heizmatten entsprechend des Verlegeplanes so aus, dass die Kaltleiteranschlüsse der Anschlussdose am

nächsten liegen.

» Schließen Sie die vorhandene Abschirmung der Leitung am Schutzleiter an.

» Die im Verlegungsplan vorgegebene Form der zu beheizenden Fläche wird erreicht, indem Sie das Gitter der Heizmatten

an der vorgesehenen Wendstelle durchschneiden. Biegen Sie den Heizleiter an der Schnittstelle um und verlegen Sie die

folgende Bahn parallel zur ersten Bahn. Wiederholen Sie den Vorgang bei Bedarf.

»  Prüfen Sie den Widerstand beziehungsweise den Isolationswert der Heizmatten. Der Isolationswider-

stand der Heizmatten mit Abschirmung ist im Lieferzustand 10 M-Ohm.
