9
Installation - für den Fachhandwerker
Flächenbezogene Aufnahme in W/m²
Fußboden-Direktheizung 100-160
Fußboden-Speicherheizung 100-180
Randzonenheizung 200
26_07_29_0093
1
2
3
4 5 6 7 8
11
9
10
12
13
14

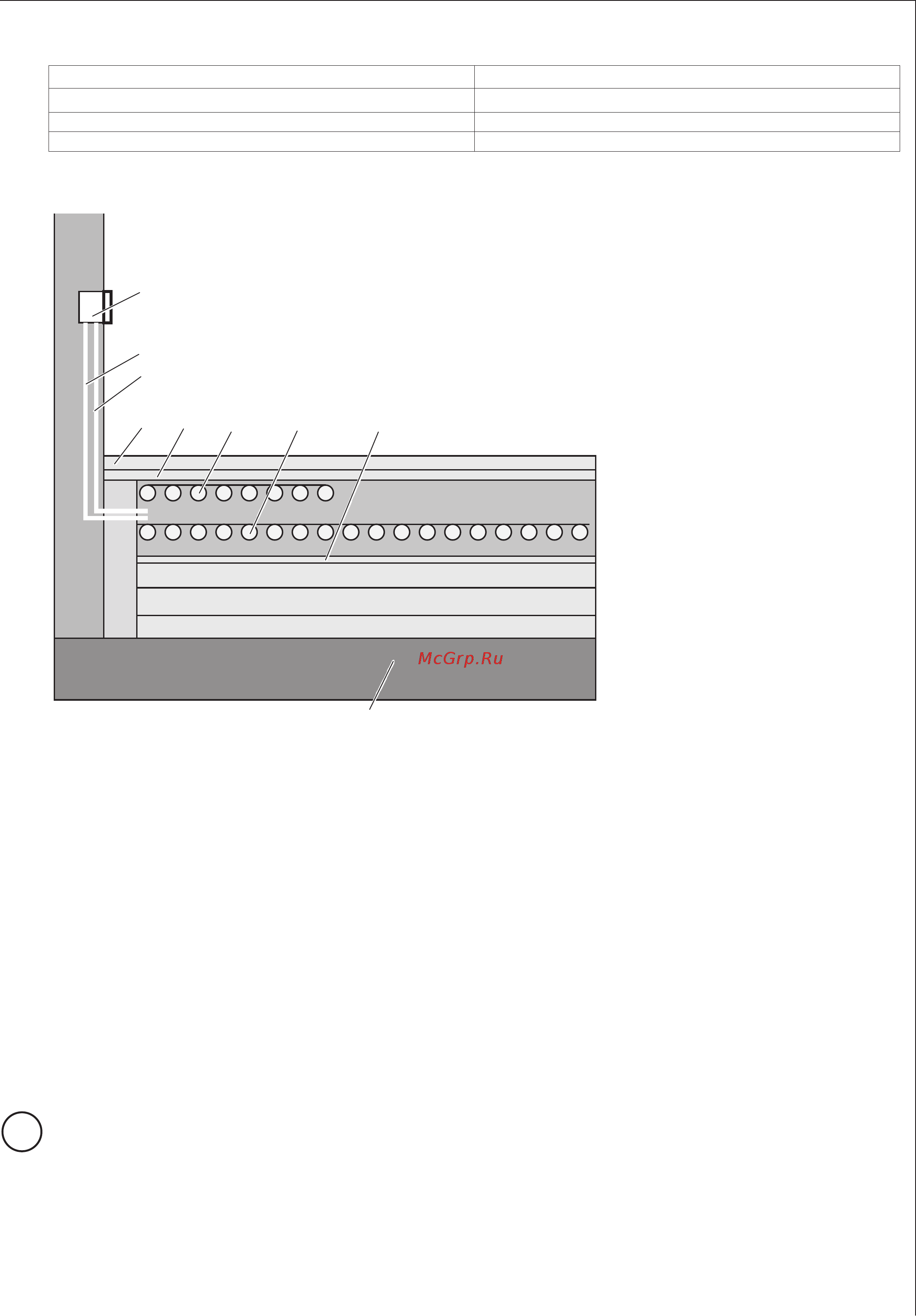

1 Elektronischer Raumtemperaturregler
2 Schutzrohr mit Fühlerhülse für Restwärmefühler
3 Schutzrohr mit Fühlerhülse für Temperaturbegrenzer
4 Fußbodenbelag
5 Fußbodenkleber
6 Heizmatten für Randzonenheizung
7 Heizmatten (Einbautiefe im unteren Drittel der Estrichschicht
8 Feuchtesperre: 0,2 (0,5) mm PE oder Bitumenpappe 250g
9 Zementestrich (8-14 cm je nach Speichervolumen der raumumschließenden Wände und der Aufladezeit. Mittelwert etwa
9-10 cm bei Aufladezeit 8 + 2 Stunden)
10 Randdämmstreifen
11 Obere Dämmschicht, zum Beispiel Mineralfaserdämmstoff
12 Untere Dämmschicht, zum Beispiel Schaumstoff PS 20
13 Feuchtesperre (nur bei Erdreich), 0,5 mm PE oder Bitumenpappe 500g
14 Rohbeton oder Erdreich
» Verlegen Sie die Randzonen-Heizmatten vor Außenfenstern oder Türen ca. 20 mm unter der Estrichoberfläche bis max
1m Raumtiefe.
!
Die flächenbezogene Aufnahme darf 250 W/m
2
nicht überschreiten.
