ACV ALFA F [10/20] Описание
![ACV ALFA F [10/20] Описание](/views2/1407239/page10/bga.png)
10
5 ОПИСАНИЕ
5.2 ФУНКЦИОНИРОВАНИЕ
5.2.1 ПРИНЦИП «БАК В БАКЕ»
Котлы серии ALFA отличаются от традиционных водонагрева
телей тем, что они имеют кольцеобразный бак для нагрева са
нитарной горячей воды, размещенный внутри бака содержа
щего теплоноситель системы отопления. Когда требуется наг
рев для системы отопления или для санитарных нужд термос
тат котла включает горелку. Продукты сгорания топлива быст
ро нагревают жидкость системы отопления, создавая естест
венную циркуляцию теплоносителя вокруг внутреннего бака.
5.2.2
НЕПРЯМОЙ НАГРЕВ САНИТАРНОЙ ГОРЯЧЕЙ ВОДЫ
Внутренняя циркуляция обеспечивает передачу тепла между
теплоносителем контура отопления и санитарной водой по
всей поверхности внутреннего бака. Волнообразная поверх
ность стенок кольцеобразного внутреннего бака увеличивает
поверхность теплообмена, что еще больше ускоряет нагрев
санитарной воды.
5.2.3 ПРОСТОТА УПРАВЛЕНИЯ И ГАРАНТИЯ
БЕЗОПАСНОСТИ
Одной настройкой может быть установлена температура
и контура отопления и контура водоснабжения. Настройка
осуществляется термостатом, расположенным внутри конту
ра отопления вблизи кольцеобразного бойлера.
5.3 ОСОБЕННОСТИ КОНСТРУКЦИИ
5.3.1 НАРУЖНЫЙ БАК
Наружный бак, содержащий теплоноситель системы отопле
ния сделан из прочной углеродистой стали STW 22.
5.3.2 ТЕПЛООБМЕННИК «БАК В БАКЕ»
Кольцеобразный внутренний бак с большой поверхностью теп
лообмена, используемый для производства санитарной горя
чей воды, сделан из хромоникелевой нержавеющей стали
18/10. Он изготавливается по эксклюзивной технологии
с применением на всех этапах сварки в защитном слое арго
на.
5.3.3 ГАЗООТВОДЯЩИЙ ТРАКТ
Газоотводящий тракт защищен методом окраски. Он состоит из:
5.3.3.1 ДЫМОГАРНЫЕ ТРУБЫ
Котлы серии ALFA имеют по 8 дымогарных труб с внутренним
диаметром 64 мм. Каждая труба оснащена турбулизатором
для улучшения процесса теплоотдачи и снижения температу
ры уходящих газов.
5.3.3.2 КАМЕРА СГОРАНИЯ
Все котлы серии ALFA имеют омываемую водой камеру сго
рания.
5.3.4 ИЗОЛЯЦИЯ
Корпус котла теплоизолирован путем нанесения полиурета
новой пены с низким коэффициентом теплопередачи. Пена
наносится разбрызгиванием без использования хлорфторсо
держащих компонентов.
5.3.5 КОЖУХ
Котел обшит стальным кожухом. Стальные панели окраши
ваются порошковым методом при температуре 220°С, вклю
чая предварительное обезжиривание и фосфотацию.
5.3.6 ГОРЕЛКА
Котел ALFA F комплектуется жидкотопливной
горелкой BM R 31.
Котел ALFA FV комплектуется жидкотопливной
горелкой BM1 LN1.

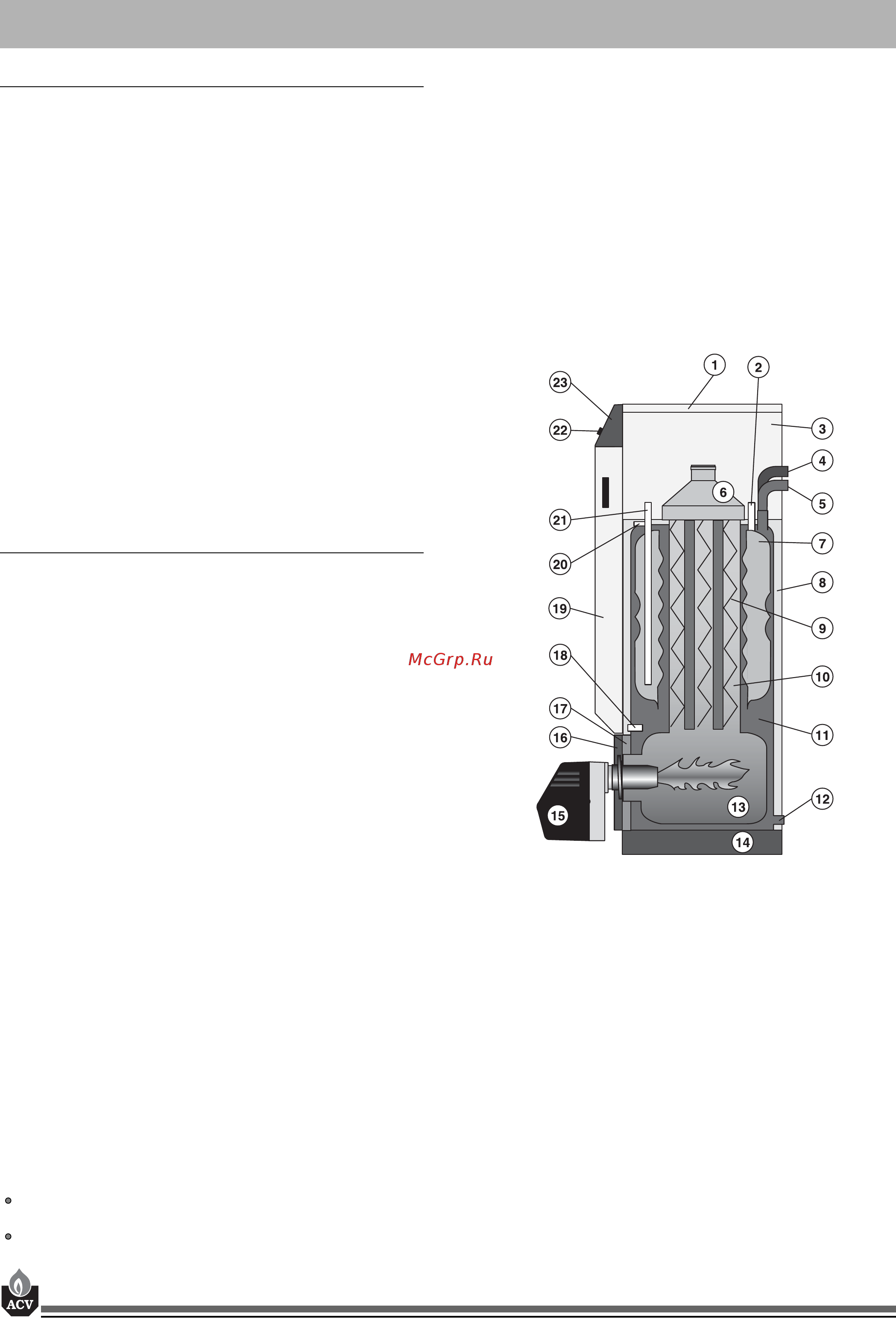

Рис. 15: Устройство котла
1. Верхняя крышка кожуха
2. Выход санитарной горячей воды
3. Кожух
4. Возврат теплоносителя из системы отопления
5. Выход теплоносителя в систему отопления
6. Редукционный конус
7. Внутренний кольцеобразный бак для санитарной воды
8. Изоляция
9. Турбулизаторы
10. Дымогарные трубы
11. Наружный бак с теплоносителем контура отопления
12. Камера сгорания
13. Дренажное отверстие
14. Основание котла
15. Горелка
16. Кожух горелки
17. Плита камеры сгорания
18. Гильза термостата
19. Передняя крышка
20. Предохранительный термостат 103°С с ручным сбросом
21. Вход санитарной холодной воды
22. Термостат или потенциометр котла 60 – 90°С.
23. Панель управления
