2 УСТАНОВКА
4
2.2.4 ПРИСОЕДИНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ
2.2.4.1 ПРИМЕР С ОСНОВНОЙ СХЕМОЙ ПОДКЛЮЧЕНИЯ
(рис. 2a, 2b)
Дренажный кран и предохранительный клапан должны быть
присоединены к сливам в канализацию.
2.2.4.2 ГИДРАВЛИЧЕСКИЕ КОМПЛЕКТЫ ACV
ACV предлагает в качестве дополнительного оборудования
собранные гидравлические комплекты, состоящие из:
– циркуляционного насоса
– 3х ходового смесителя
– присоединительных патрубков с возможностью присоеди
нения второго контура
– двух запорных кранов
– присоединения для установки предохранительного клапа
на и крана для заполнения слева или справа от расширитель
ного бака. Расширительный бак в комплект не входит.
2.2.4.3 СЛИВ СИСТЕМЫ
Дренажный кран и предохранительный клапан должны быть
присоединены к сливам в канализацию.

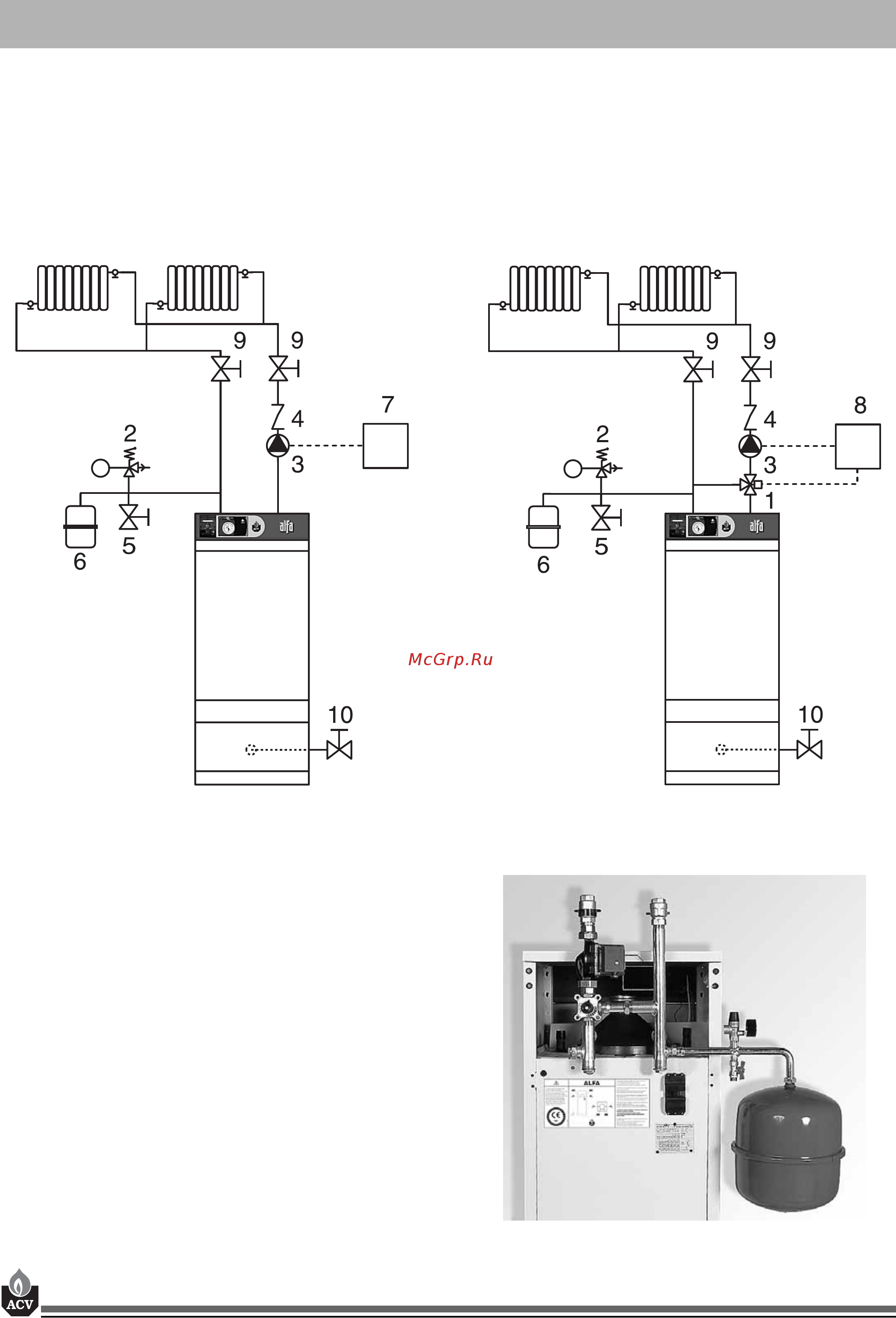

Рис. 2a: Гидравлическая схема с управлением
циркуляционным насосом от комнатного термостата
Рис. 2b: Гидравлическая схема с 3х ходовым смесителем
с электроприводом
Рис. 3: Собранный гидравлический комплект ACV
Схема подключения системы отопления
1. 3х ходовой смеситель с электроприводом
2. Предохранительный клапан 3 бар
3. Циркуляционный насос
4. Обратный клапан
5. Кран для заполнения системы
6. Расширительный бак
7. Комнатный термостат
8. Контроллер ACV 13 (см. комплекты контроллеров
на стр. 5)
9. Запорные краны
10. Дренажный кран
