6
2.3 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
2.3.1 ПАРАМЕТРЫ ЭЛЕКТРОПИТАНИЯ
Котел требует электропитания 220 В – 50 Гц однофазного
напряжения.
Требуется установка внешнего выключателя с предохраните
лями на 6 А для возможности обесточить установку на время
проведения сервисного обслуживания или ремонта.
2.3.2 СОВМЕСТИМОСТЬ
Подключение котла должно проводиться в соответствии
с местными стандартами и правилами.
2.3.3 БЕЗОПАСНОСТЬ
Внутренний бак из нержавеющей стали должен быть зазем
лен отдельно.
2.3.4 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ГОРЕЛКИ
Горелка подключается трехжильным кабелем, входящим
в поставку котла. Детально подключение горелки описано
в технической инструкции на горелку.
Необходимо обесточить установку перед
проведением любых работ.
Электрическая схема котла предназначена для управления
нагревом теплоносителя. Электрическое питание от внешне
го источника подается на контакты L1 и N шестиполярного
штекера котла. Через главный выключатель котла (2) сигнал
поступает на предохранительный термостат 103°С (6). Этот
термостат предназначен для аварийного выключения котла
при достижении теплоносителем температуры фиксирован
ной настройки. Он измеряет температуру в верхней части
котла. Включение и выключение горелки осуществляет регу
лировочный термостат 6090°С (1). Этот термостат измеряет
температуру в нижней части котла. После регулировочного
термостата (1) питание подается на семиполярный штекер
горелки.
Переключатель «зималето» (3) управляет работой циркуля
ционного насоса. В режиме «зима» насос включается
сразу после включения главного выключателя (2). В режиме
«лето» насос выключен. Циркуляционный насос подключает
ся на контакты T2, S3 шестиполярного штекера котла.
Если для управления циркуляционным насосом используется
комнатный термостат (рис. 2), то вместо перемычки на кон
такты T1, T2 подключаются выводы термостата.
2 УСТАНОВКА

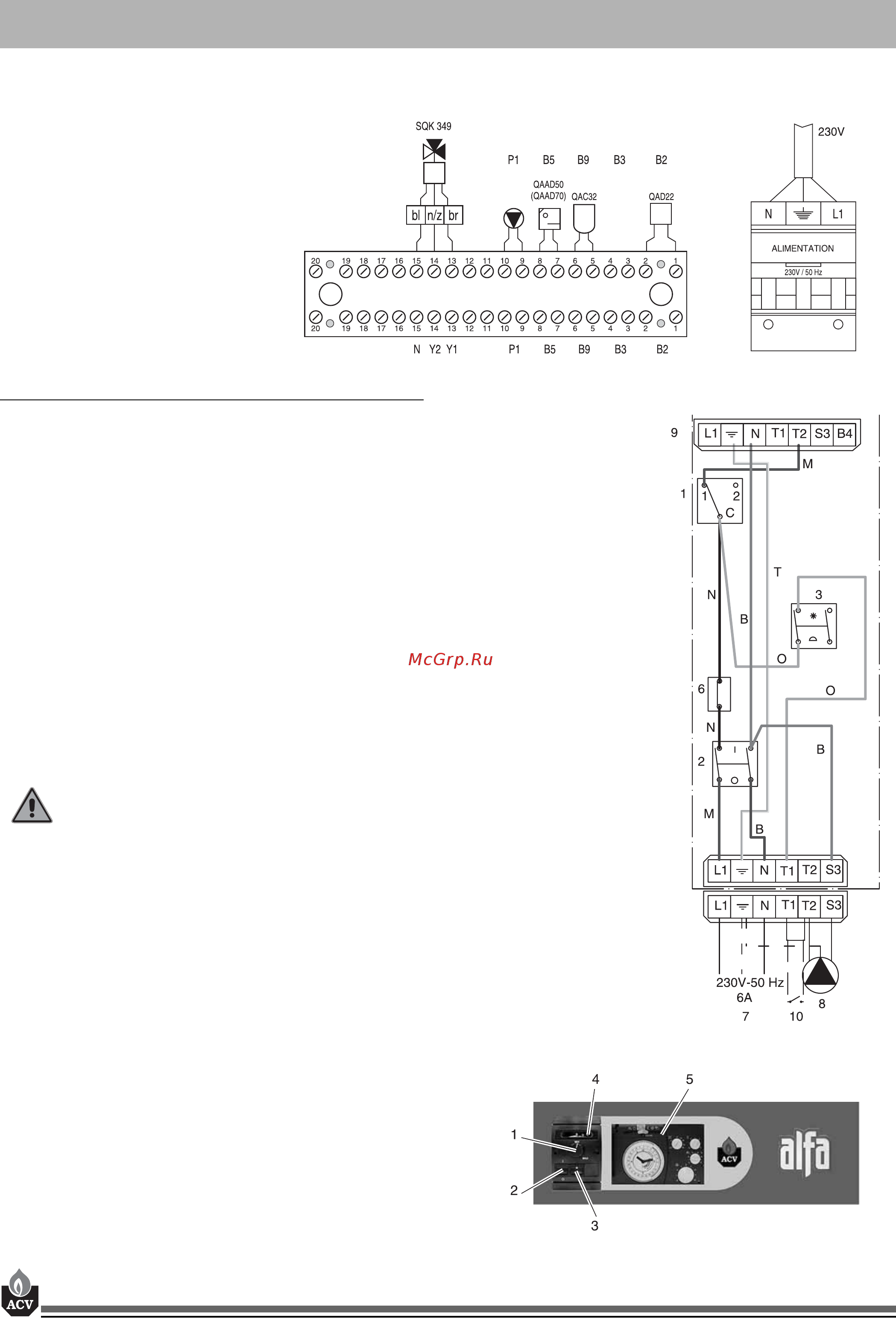

Рис. 7: Электрическая схема для моделей F и FV
1. Термостат котла (60/90°С)
2. Главный выключатель
3. Переключатель «зима–лето»
4. Термометр
5. Кнопка перезапуска горелки
6. Сигнал блокировки
7. Контроллер (опционально)
8. Предохранительный
термостат (103°С)
9. Присоединение электропитания
10. Штекер горелки
11. Циркуляционный насос системы
отопления
12. Комнатный термостат
M. коричневый
O. оранжевый
N. черный
B. синий
R. красный
J. желтый
G. серый
V. зеленый
T. желто–зеленый
Электрическая схема подключения внешних устройств к контроллеру управления (рис. 6)
B2. Накладной датчик температуры теплоносителя
B9. Датчик наружной температуры
B5. Аналоговый/цифровой комнатный термостат
P1. Циркуляционный насос
Y1/Y2/N. Сервопривод (SQY 31, SQY 349)
bl. синий N
n/z. черный Y2
br. коричневый Y1
Рис. 9: Панель управления
