ACV ALFA F [5/20] Установка
![ACV ALFA F [5/20] Установка](/views2/1407239/page5/bg5.png)
2 УСТАНОВКА
5
2.2.5 ПРИСОЕДИНЕНИЕ СИСТЕМЫ ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
2.2.5.1 РЕДУКТОР ДАВЛЕНИЯ
Если давление в системе водоснабжения более 6 бар необ
ходима установка редуктора давления настроенного на 4,5
бар.
2.2.5.2 ГРУППА БЕЗОПАСНОСТИ
Группа безопасности бойлера должна быть разрешена к при
менению ACV и настроена на давление 7 бар. Предохрани
тельный клапан, входящий в группу безопасности, должен
быть присоединен к сливу в канализацию, с разрывом струи
2.2.5.3 РАСШИРИТЕЛЬНЫЙ БАК СИСТЕМЫ ГОРЯЧЕГО-
ВОДОСНАБЖЕНИЯ
Установка расширительного бака в системе горячего водос
набжения позволяет избежать повышения давления при гид
равлических ударах.
2.2.5.4 ЦИРКУЛЯЦИОННЫЙ НАСОС СИСТЕМЫ ГОРЯЧЕ-
ГО ВОДОСНАБЖЕНИЯ
Если котел находится на удалении от точек водоразбора,
монтаж контура рециркуляции с циркуляционным насосом
обеспечит быструю подачу горячей воды.
2.2.6 КОМПЛЕКТЫ КОНТРОЛЛЕРОВ
Комплект 1: ACV 13.00 / Основной
Основной комплект для регулирования температуры подаю
щей магистрали в зависимости от погодных условий.
Комплект состоит из: температурного регулятора с аналого
вым таймером, накладного датчика температуры теплоноси
теля (–30/130°С), датчика наружной температуры (–30/50°С),
сервопривода SQY 31 230 В и проводных соединений.
Комплект 2: ACV 13.00 / Стандартный
Основной комплект для регулирования температуры подаю
щей магистрали в зависимости от погодных условий.
Комплект состоит из: температурного регулятора с аналого
вым таймером, накладного датчика температуры теплоноси
теля (–30/130°С), датчика наружной температуры (–30/50°С),
сервопривода SQY 349 230 В и проводных соединений.
ВАЖНО
Как защитная мера от возможных ожогов
настоятельно рекомендуется установка термо
статического смесителя (рекомендуемая
температура настройки: 60°С).
Следующие изделия возможны как дополнительные
комплектующие:

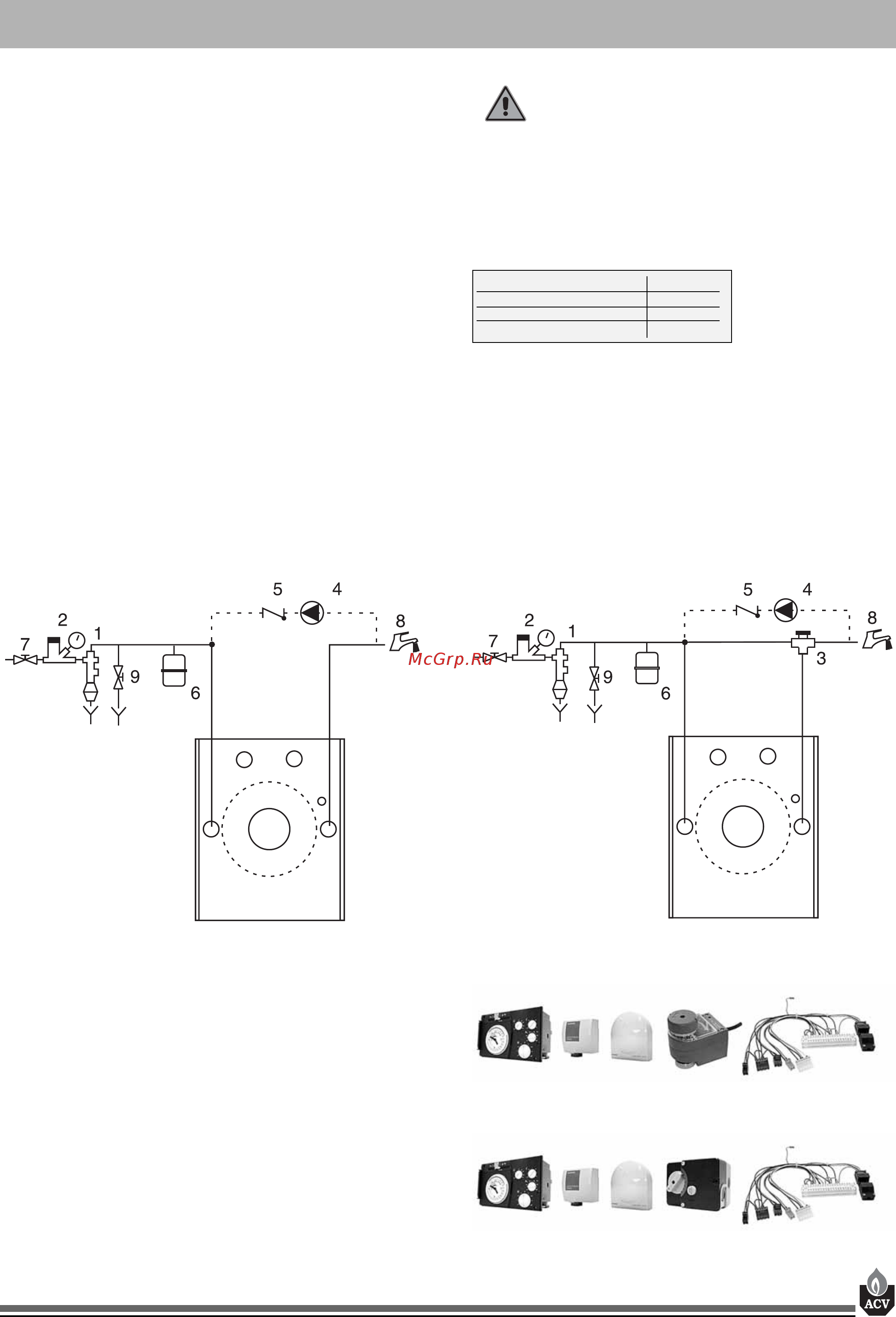

Рис. 4a: Схема без термостатического смесителя.
Рис. 4b: Схема с термостатическим смесителем.
Схема подключения системы горячего водоснабжения
1. Группа безопасности
2. Редуктор давления
3. Термостатический смеситель
4. Циркуляционный насос горячей воды
5. Обратный клапан
6. Расширительный бак системы горячего водоснабжения
7. Запорный кран
8. Точка водоразбора
9. Сливной кран
Рис. 5а: Комплект 1
Рис. 5b: Комплект 2
Группа безопасности ∅ 3/4”
Редуктор давления ∅ 3/4”
Термостатический смеситель ∅ 3/4”
Расширительный бак 5 литров
