2.1 ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
2.1.1 ДОСТУП К ОБОРУДОВАНИЮ
Помещение котельной должно быть достаточно просторным
для обеспечения доступа к котлу. Следующие минимальные
расстояния (мм) вокруг котла рекомендуются к соблюдению:
– спереди 500 – с боков 100
– сзади 150 – сверху 700
2.1.2 ВЕНТИЛЯЦИЯ
Помещение котельной должно быть оборудовано приточной
и вытяжной вентиляцией как показано на рис.1а.
2.1.3 ОСНОВАНИЕ
Котел должен быть установлен на основание, сделанное
из несгораемых материалов.
2.2 ПРИСОЕДИНЕНИЯ
2.2.1 ПРИСОЕДИНЕНИЕ ДЫМОХОДА
(тип котла: B23) – рис. 1а
Котел должен быть присоединен к дымоходу металлической
трубой, идущей под углом от котла к дымоходу.
Соединение должно легко демонтироваться для обеспечения
доступа к внутренним дымогарным трубам котла при
обслуживании. Регулятор тяги должен быть установлен для
стабилизации разряжения в дымоходе.
2.2.2 ДВОЙНОЙ КОАКСИАЛЬНЫЙ ДЫМОХОД
(тип котла: С…) – рис. 1b
2.2.3 ТИПЫ ПРИСОЕДИНЕНИЯ ДЫМОХОДОВ
ALFA F: B23 – класс 1
ALFA FV: C13: коаксиальное гориз. соединение
C33: коаксиальное верт. соединение
C43: присоединение к коаксиальному дымоходу
ВАЖНО
Котел должен устанавливаться специалистом
в соответствии с местными стандартами
и правилами.
3
2 УСТАНОВКА

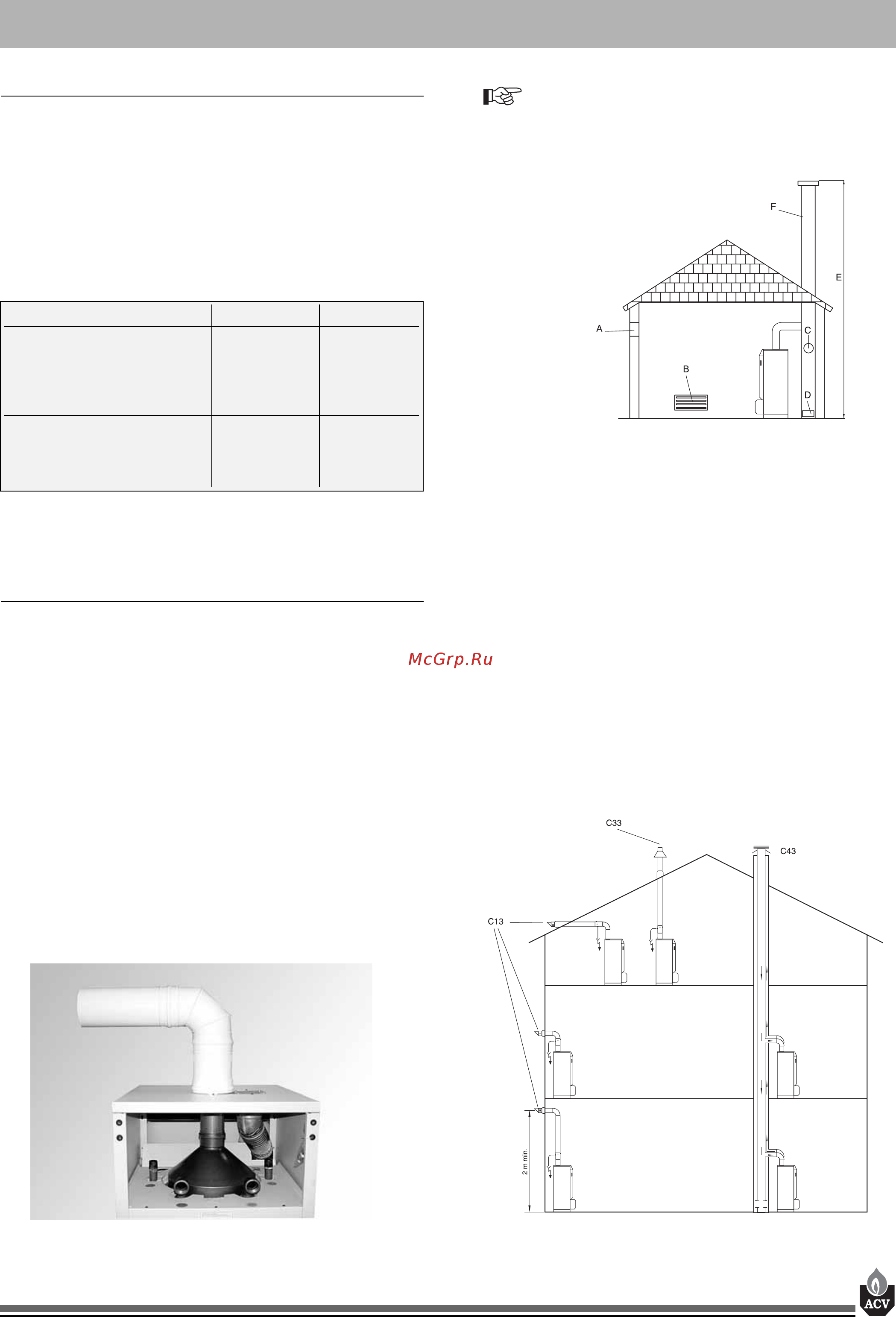

Рис. 1с: коаксиальное присоединение
Рис. 1a: Вентиляция котельного помещения и присоединение
дымохода к котлу модели F
Рис. 1b: Присоединение коаксиальных дымоходов
A. Вытяжная вентиляция
B. Приточная вентиляция
C. Регулятор тяги
D. Смотровое отверстие
E. Высота дымохода
F. Диаметр дымохода
FFV
Вентиляция
Мин. треб. приток воздуха м
3
/час 38/69 –
Вытяжное отверстие (A) дм
2
1,5 2
Приточное отверстие (B) дм
2
1,5 –
Регулятор тяги (C) ∅ 80 –
Дымоход
E = 5 м ∅ мин. F мм 147/198 –
E = 10 м ∅ мин. F мм 124/167 –
E = 15 м ∅ мин. F мм 110/151 –
