5 ОПИСАНИЕ
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5.3.7 ПАНЕЛЬ УПРАВЛЕНИЯ (рис. 16)
1. Термостат котла (60 / 90°С)
2. Главный выключатель
3. Переключатель «зима–лето»
4. Термометр
5. Контроллер (опция)

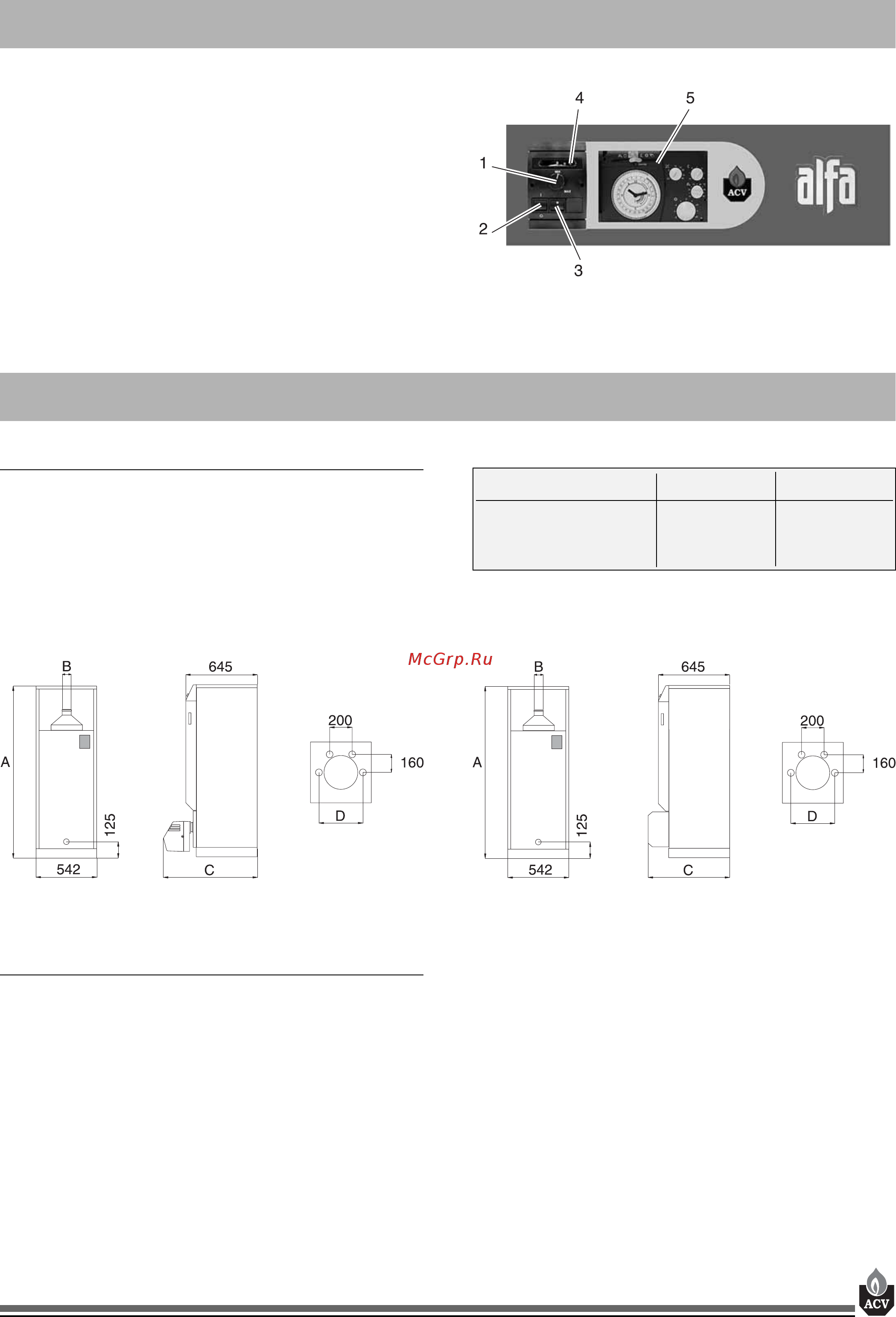

Рис. 16: Панель управления
6.1 ГАБАРИТНЫЕ РАЗМЕРЫ
Изделие поставляется полностью собранным, проверенным
и упакованным: на деревянном основании, с защитой
боковых граней от повреждения, обернутым в термо
усаженную пластиковую пленку.
При получении и после распаковки проверьте изделие на
предмет повреждений. Для целей транспортировки
ознакомьтесь с габаритными размерами и массой,
приведенными ниже:
6.2 ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальное рабочее давление (бойлер заполнен водой)
– контур отопления: 3 бар
– контур водоснабжения: 10 бар
Испытательное давление (бойлер заполнен водой)
– контур отопления: 4,5 бар
– контур водоснабжения: 13 бар
Рабочая температура
– максимальная температура: 90°C
Габаритные размеры F FV
A мм 1404 1404
B мм 80 80/125
C мм 765 808
D мм 390 390
Рис. 17a: Котел ALFA F Рис. 17b: Котел ALFA FV
