es
Û
Instrucciones de montaje
Observaciones importantes
Seguridad: la seguridad durante el uso sólo está garantizada si
la instalación se ha efectuado de manera correcta en el aspecto
técnico y en conformidad con estas instrucciones de montaje.
Los daños causados por un montaje inadecuado serán
responsabilidad del instalador.
Conexión eléctrica: sólo a cargo de un técnico especialista
autorizado. Se tendrá que regir por las disposiciones de la
compañía abastecedora de electricidad de la zona.
Tipo de conexión: el aparato pertenece a la clase de
protección I y sólo puede utilizarse en combinación con una
conexión con conductor de toma a tierra.
El fabricante no se hace responsable del funcionamiento
inadecuado y de los posibles daños motivados por
instalaciones eléctricas no adecuadas.
Instalación: el aparato debe ser conectado a una instalación
fija y deben ser incorporados medios de desconexión a la
instalación fija de acuerdo a las reglamentaciones de la
instalación.
Montaje empotrado bajo encimera: las placas de inducción
sólo pueden ser instaladas sobre cajón, hornos con ventilación
forzada de la misma marca o lavavajillas de la misma marca.
Debajo de la placa de cocción no se pueden instalar
frigoríficos, hornos sin ventilación o lavadoras.
Cable de alimentación: no aprisionar el cable de alimentación
ni pasarlo por bordes afilados. Si hay un horno montado
debajo, pasar el cable por las esquinas traseras del horno
hasta la caja de conexión. Debe colocarse de manera que no
toque partes calientes de la placa de cocción o del horno.
Encimera: plana, horizontal, estable. Siga las instrucciones del
fabricante de la encimera.
Garantía: una instalación, conexión o montaje inadecuado
supone la pérdida de validez de la garantía del producto.
Nota: Cualquier manipulación en el interior del aparato,
incluyendo el cambio del cable de alimentación, deberá
realizarlo únicamente personal técnico del Servicio de
Asistencia con formación específica.
Preparación de los muebles de montaje,
figuras 1/2/3/4
Muebles empotrados: resistentes a una temperatura de 90°C
como mínimo.
Hueco: retirar las virutas después de los trabajos de corte.
Superficies de corte: sellar con material resistente al calor.
Montaje sobre el cajón, figura 2a
Los objetos metálicos que se encuentren en el cajón podrían
alcanzar temperaturas elevadas debido a la recirculación del
aire procedente de la ventilación de la placa, si esto ocurre, se
recomienda utilizar un soporte intermedio.
Soporte intermedio: se puede utilizar un panel de madera
(figura 3) o adquirir un accesorio adecuado en nuestro Servicio
de Asistencia Técnica. El código de referencia de este
accesorio es el 680502.
Encimera: debe tener como mínimo un grosor de 20 mm.
La distancia entre la parte superior de la encimera y la parte
superior del cajón debe ser de 65 mm.
Montaje sobre horno, figura 2b
Encimera: debe tener como mínimo un grosor de 30 mm.
Nota: Consulte las indicaciones de montaje del horno por si
fuera necesario aumentar la distancia entre la placa de cocción
y el horno.
Ventilación: la distancia mínima entre el horno y la placa de
cocción debe de ser de 5 mm.
Montaje sobre lavavajillas
Se debe instalar un accesorio intermedio. El accesorio se debe
solicitar a nuestro Servicio de Asistencia Técnica. El código de
referencia de este accesorio es el 680502.
Encimera: debe tener un grosor de 20 mm como mínimo y
40 mm como máximo.
La distancia entre la parte superior de la encimera y la parte
superior del lavavajillas debe ser de:
■ 60 mm si se instala sobre un lavavajillas compacto.
■ 65 mm si se instala sobre un lavavajillas no compacto.
Ventilación, figura 4
Teniendo en cuenta la ventilación de la placa, es necesario:
■ una abertura en la parte superior de la pared trasera del
mueble (figura 4a).
■ una separación entre la parte trasera del mueble y la pared
de la cocina (figura 4b).
Instalar el aparato, figuras 5/6
Nota: Usar guantes de protección al instalar la placa. Las
superficies no visibles pueden tener aristas cortantes.
Conectar el aparato a la red eléctrica y comprobar su
funcionamiento.
■ Tensión, ver placa de características.

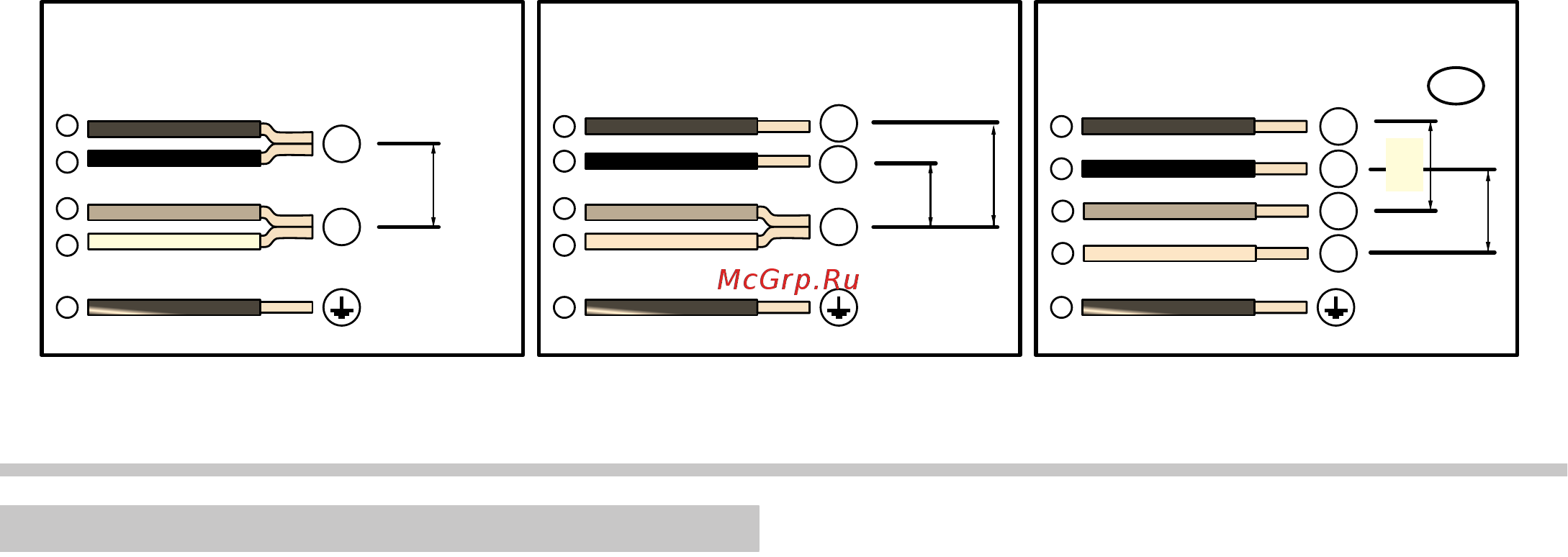

■ Conectar exclusivamente según el esquema de conexión
(figura 6).
1. Marrón
2. Negro
3. Azul
4. Gris
5. Amarillo y verde
Nota: Según el tipo de conexión puede ser necesario modificar
la disposición de los terminales suministrados por fábrica.
Desmontar el aparato
Desconectar el aparato de la red eléctrica.
Extraer la placa de cocción ejerciendo presión desde abajo.
¡Atención!
¡Daños en el aparato! No intente extraer el aparato haciendo
palanca desde arriba.
