другие отопительные приборы. Диаметр дымовой трубы не должен быть меньше, чем

диаметр вывода отходящих газов котла (мин. 150 мм). Тяга дымовой трубы должна дости-

гать предписанных параметров (см.Тех.данные стр.6).Однако она не должна быть слишком

высокой, чтобы не снижала к.п.д. котла и не мешала процессу сжигания ./не дергала огонь/.

В случае возникновения большей тяги необходимо установить дроссельную заслонку в дымо-

ходе между котел и дымовую трубу (ограничитель тяги).

Информативные параметры размеров сечения дымовой трубы:

20 x 20 см высота 7 m

∅ 20 см высота 8 m

15x15 см высота 11 m

∅ 16 см высота 12 m

Точные размеры дымовой трубы определены нормой ЧСН 73 4201:2002.

Предписанная тяга дымовой трубы указана в разделе 3. “Технические данные ”.

9. Дымоход

Дымоход подключен прямо в дымовую трубу.В случае,если нельзя подключить котел к ды-

мовой трубе напрямую, соответстующий наставка дымохода должна быть не длинее чем 1

м, без дополнительной поверхности нагрева и

должна подниматься в направлении дымовой

трубы дымоход должен быть плотным ,чтобы

не происходила утечка продуктос сгорания в

наружую среду и внутри было можно котел

чистить.

Дымоходы не должны проходит через чужие

жильые или другие объекты .

Внутреннее сечение дымохода не должно

быть больше чем внутрее сечение борова и в

направлении дымовой трубы не должно су-

жаться. Использование колен не рекомендует-

ся. Способ исполнения проходов дымохода в

конструкциях из горючих материалов указа-

ны в приложениях

№ 2 и 3 стандартовЧСН061008/97 и являют-

ся подходящими ,особенно, для передвижных

сооружений, дачи из дерева и т.д.

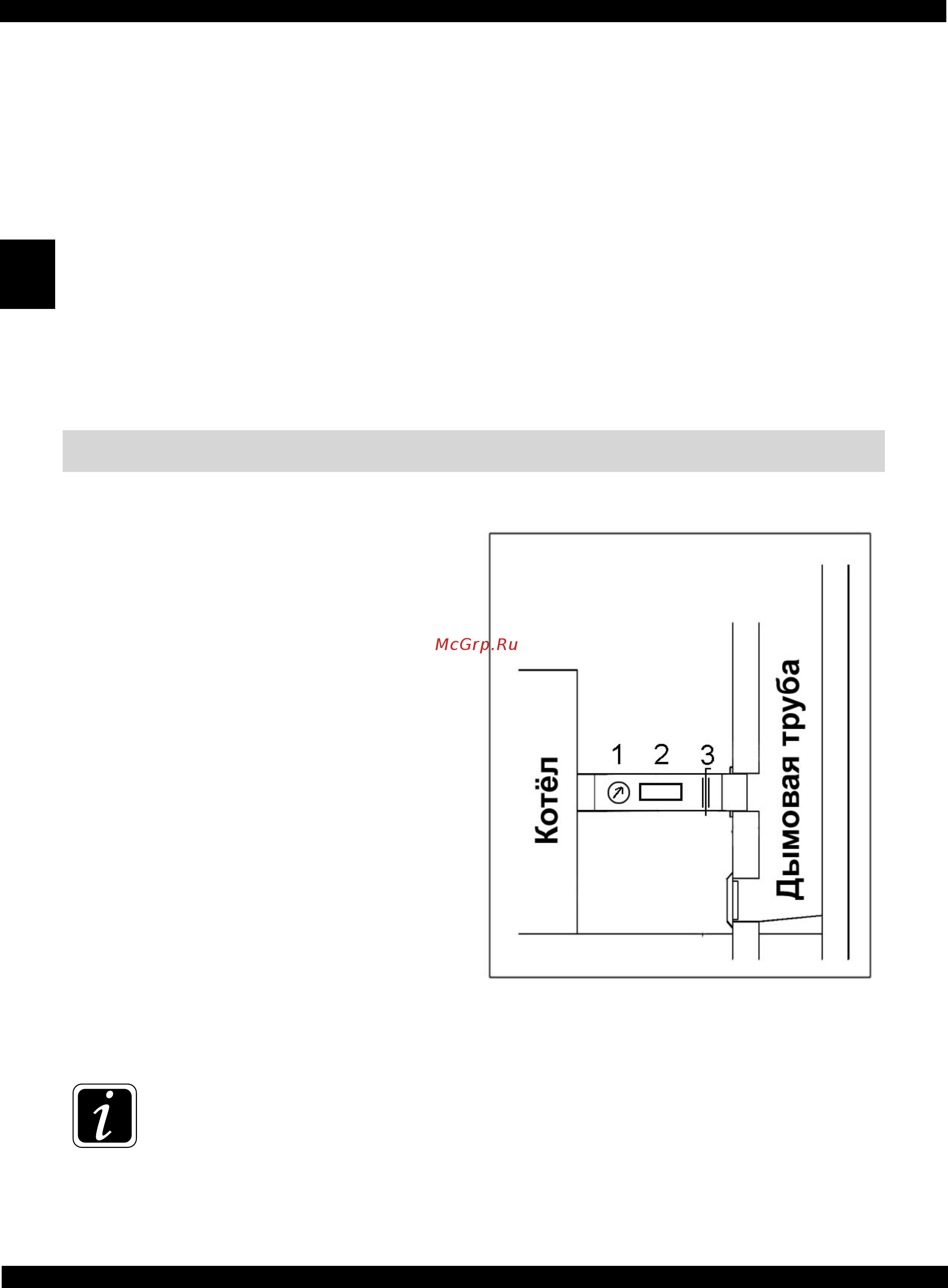

1 Термометр продуктов сгорания

2 Отверстие для чистки

3 Дроссельная заслонка (является составной частью котла D15, D20)

В случае возникновения большой тяги в дымовой трубе у котла тип D30 установить

в дымоход дроссельную заслонку (3), или ограничитель тяги.
