www.atmoc.ru
16-RUS
Руководство по обслуживанию - RUS
RUS

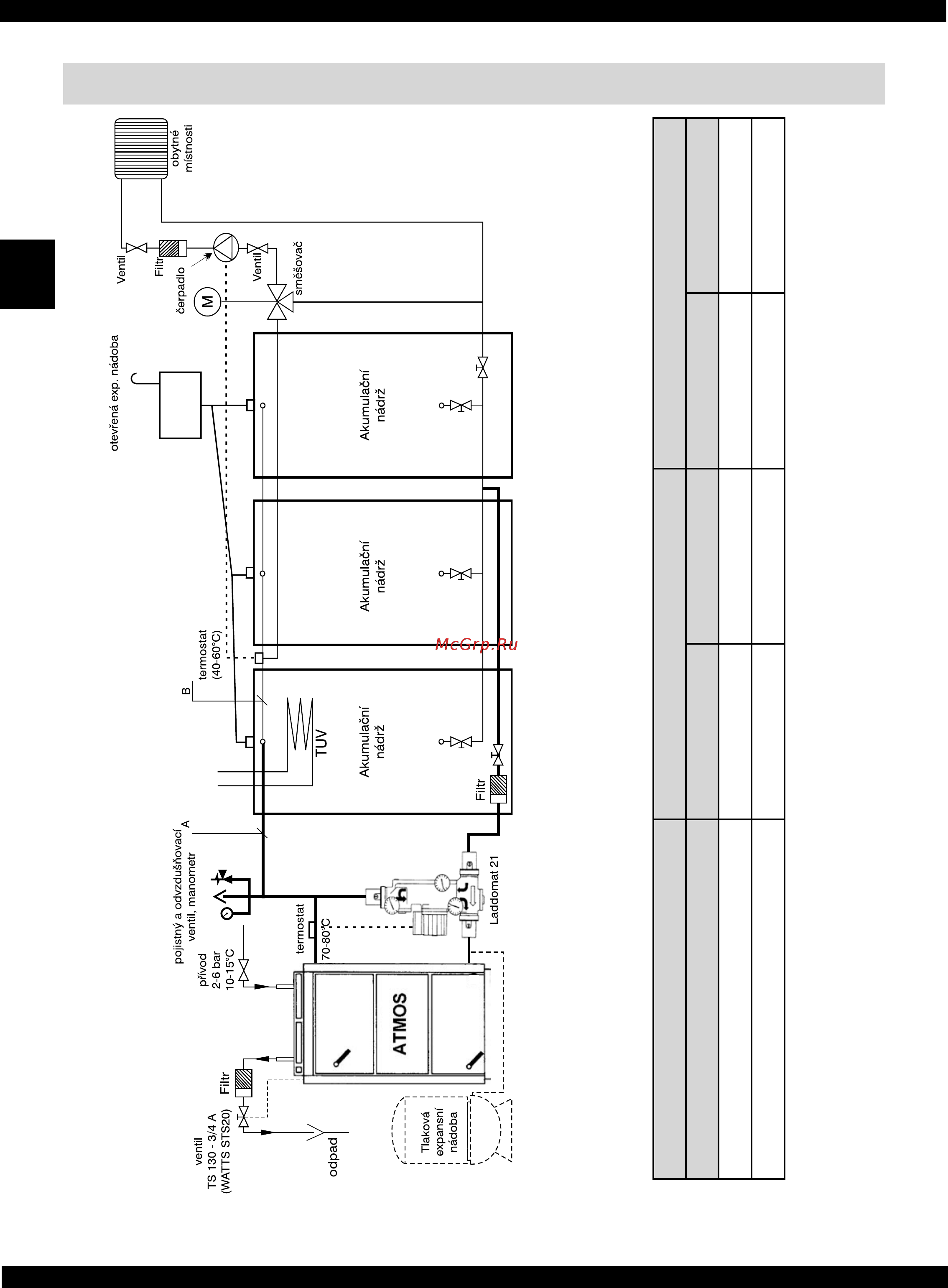

19. Рекоманд. схема подключения с Ладдоматом 21
Тип и мощность котла
Часть А Часть B
в меди в стали в меди в стали
D15, D20
28x1 25 (1”) 28x1 25 (1”)
D30
35x1,5 32 (5/4”) 28x1 25 (1”)
При подключении котла с прибором Ладдомат 21 и накопительными баками рекомендуем Вам включить насос на
на приборе Ладдомат 21 термостатом продуктов сгорания установленным в котле, см. Разд. 18,стр. 19.
Минимальный диаметр трубопровода при подключении с накопительными
баками.
