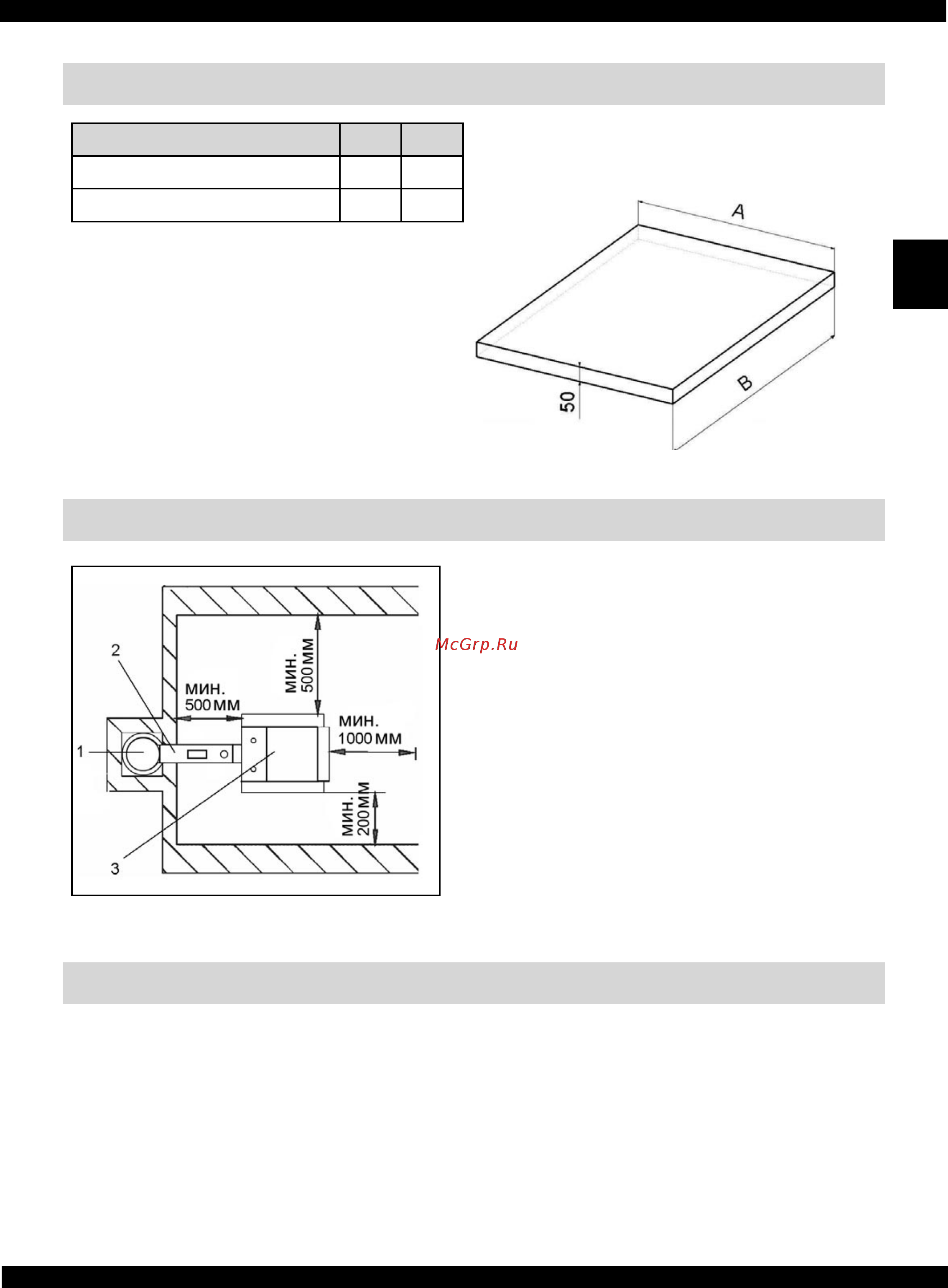

![Atmos D 20 [9/27] Фундаменты для котлов](/views2/1410224/page9/bg9.png)
www.atmoc.ru
9-RUS
Руководство по обслуживанию - RUS
RUS
Рекомендуем изготовить под котел
бетонный(металлический) фундамент.
6. Фундаменты для котлов
Тип котла (мм) A B
D15
600 600
D20, D30
600 800
7. Вид среды и помещение котла в котельной
Котлы можно использовать „в исходной среде ” ,
AA5/AB5 согл. ЧСН3320001/1995. Котлы должны
быть размещены в котельной с достаточным обе-
спечением притока воздуха необходимого для
процесса сжигания.
Запрещается размещение котлов в жилых поще-
ниях(вкл.коридоры).Сечение проема для притока
воздуха необходимого для сжигания в котель-
ную для котлов с мощностью 15 - 30 кВт мини-
мально 200 см
2
.
1 - Дымовая труба
2 - Дымоход
3 - Котел
8. Дымовая труба
Подключение котла к дымовой трубе всегда должно производится после согласования
данного вопроса в соответствующей инстанции. Дымовая труба должна имееть достаточ-
ную тягу и надежно обеспечивать отвод продуктов сгорания в наружную среду на всех воз-
можных рабочих режимах.Для правильной функции котлов необходимо,чтобы все параметры
дымовой трубы были правильно установлены, потому что от ее тяги зависит процесс сжи-
гания, мощность и срок службы котла.
Tяга дымовой трубы напрямую зависит от ее сечения ,высоте и шерховатости внутренней по-
верхности дымохода. К дымовой трубе, к которой подключен котел, запрещается подключать
