www.atmoc.ru
12-RUS
Руководство по обслуживанию - RUS
RUS
11. Подключение котлов к электрической сети
К эл. сети 230 В, 50 Гц котлы подключаются сетевым электрическим шнуром с вилкой или
без вилки. Подвод сети типа «М» и сервисной организацией должен быть заменен подобным
типом. Котел необходимо установить таким образом, чтобы вилка для подключения нахо-
дилась в досягаемости обслуживающего персонала.(по ЧСН EN 60335-1/1997).Подключение
котлов к электрической сети имеет право осуществлять только квалифицированный специа-
лист,имеющий на это разрешение, в соответствии со всеми действующими инструкциями по
безопасности в данной стране.

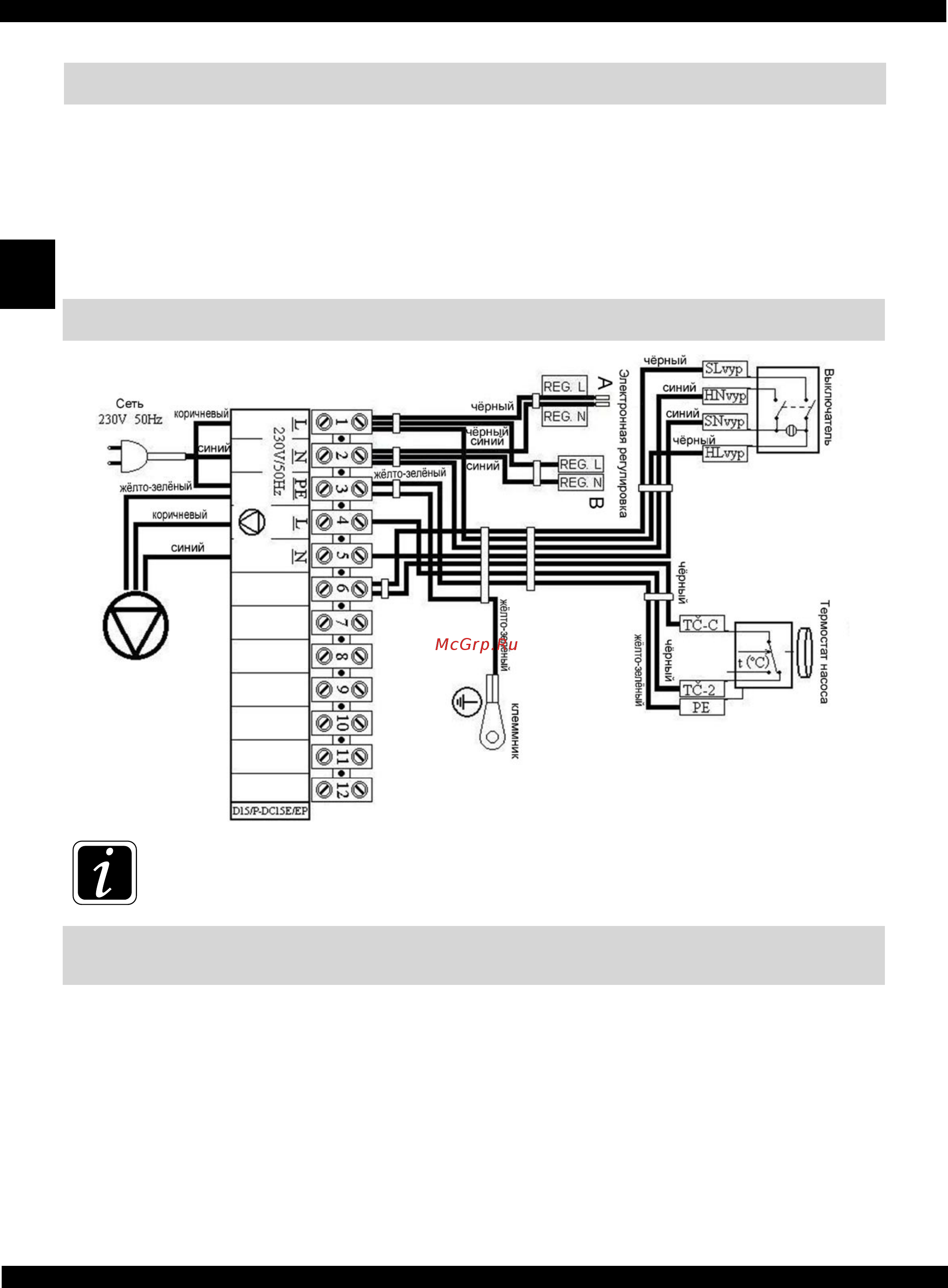

12. Эл.схема подключения электромеханической
Коннекторы A и B служит для питания электронной регуляции отоплительной
системы, которую можно вставить у некоторых типов котлей в панель.
13. Обязательные стандарты ЧСН EN для проектирова-
ния и монтаж котлов
ЧСН EN 303-5 - Котлы для центрального теплоснабжения на твердое топливо
ЧСН 06 0310 - Центральное теплоснабжение,проектирование и монтаж
ЧСН 06 0830 - Аварийное оборудование для центрального теплоснабжения и подогрева техни-
ческой воды
ЧСН EN 73 4201 - Проектирование дымовых труб и дымоходов
ЧСН EN 1443 - Конструкция дымовых труб – Общие требования
ЧСН 06 1008 - Пожарная безопасность локальных отопительных приборов и источников тепла
ЧСН 73 0823 - Степень горючести строительных материалов
ЧСН EN 1264-1 - Отопление полов – Системы и компоненты –определения и обозначения
