Atmos D 15 [21/27] Регулятор тяги honeywell braukmann fr 124 инструкция по монтажу
![Atmos D30 [21/27] Регулятор тяги honeywell braukmann fr 124 инструкция по монтажу](/views2/1410224/page21/bg15.png)
www.atmoc.ru
21-RUS
Руководство по обслуживанию - RUS
RUS
Регулятор тяги HONEYWELL Braukmann FR 124 – Инструкция по монтажу

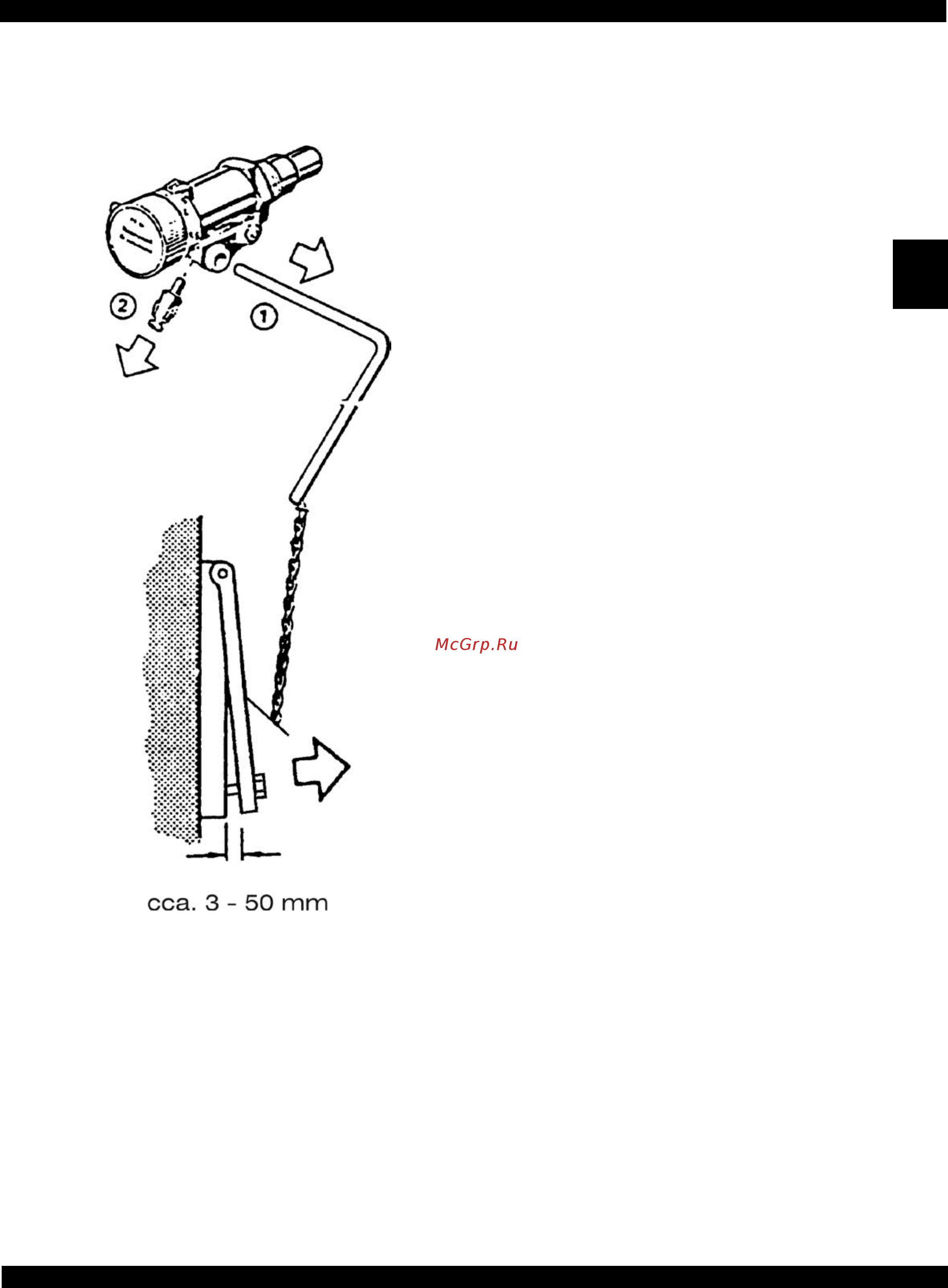

Демонтировать рычаг /1/, соединитель /2/ и регулятор
привинтить к котлу.
Наладка
Нагреть котел до температуры около 80°C.Устано-
вочной рукояткой наставить значенте температуры,
которое указывает котловой термометр. Цепочку на
воздушной заслонке натянем на промежуток 3-50 мм,
чтобы было обеспечено достижение желаемой мощ-
ности.Регулирующим винтом уже сделана наладка
минимального закрытия клапана в диапазоне 3-8 мм
по причине срока службы котла – не уменьшать.Это
может привести к усадке смол в котле и вентиляторе и
к сокращению срока службы котла. В случае ухудше-
ния тяги минимальное закрытие клапана еще умень-
шить.
Перепроверка функции регулятора тяги
Установочной рукояткой наставить требуемое значе-
ние температуры воды на выходе из котла. (80 - 90 °C).
При максимальной температуре воды необходимо ре-
гулирующий клапан закрыть до отказа. (на винтик).
Предписанную рабочую температуру воды в котле
(80- 90°C) необходимо всегда довести при помощи
смесительных клапанов, которые находятся за котлом
– вручную или с помощью электронной регулировки
с сервоприводом.
