![Atmos D 15 [3/27] Цель использования](/img/pdf.png)
Atmos D 15 [3/27] Цель использования
![Atmos D 20 [3/27] Цель использования](/views2/1410224/page3/bg3.png)
www.atmoc.ru
3-RUS
Руководство по обслуживанию - RUS
RUS
1. Цель использования
Водогрейный котел тип ATMOS D 15, D 20, D30 предназначен для отопления коттеджей и
других подобных объектов.Котел сконструирован исключительно для сжигания кускового
дерева. К отоплению можно применять какое-либо сухое кусковое дерево, прежде всего дро-
вы,колотые дровы макс.длиной 300-500 мм.Можно применять тоже дерево большего диаметра
в форме полньев. Тем понижается номинальная мощность, но продолжается время горения.
Котел не предназначен для сжигания опилок и мелкого древесного мусора.Мелкий древесный
мусор и опилки можно сжигать только в небольших количествах вместе с кусковой древеси-
ной -МАКС.10%.
2. Техническое описание
Котел сконструирован для сжигания дерева на принципе прогоревания.Корпус котла изготов-
лен как сварная конструкция из листового материала толщиной 3-6 мм. Котел создан ворон-
кой для топлива, которая в нижней и задней части обложена огнеупорной футеровкой и в верх-
ней части оснащен керамическим шарообразным пространством. В нижней части камеры для
накладывания установлена подвижная колосниковая решетка для легкого устранения золы,
под которой находится ящик для золы./поддувало/ В верхней части передней части находится
дверки для накладывания, под которыми находится регуляция дополнительного вторичного
воздуха. Корпус котла снаружи утепленный минеральной ватой под кожухом котла, который
изготовлен из листового материала. В верхней части котла находится панель с термометром,
выключателем и термостатом для насоса. В задней части котла находится подача воздуха,
оснащенная регулирующим клапаном ,который управляется регулятором тяги тип Honeywell.
Под регулирующим клапаном помещена регуляция соотношения первичного и вторичного
воздуха. У типа D30 над загрузочными дверками помещена трубная доска (теплообменик)
с клапаном для растопки.. В верхней части котла находится выводы на охлаждающие петли
/охлаждающий контур/, которые используются против перегреву.

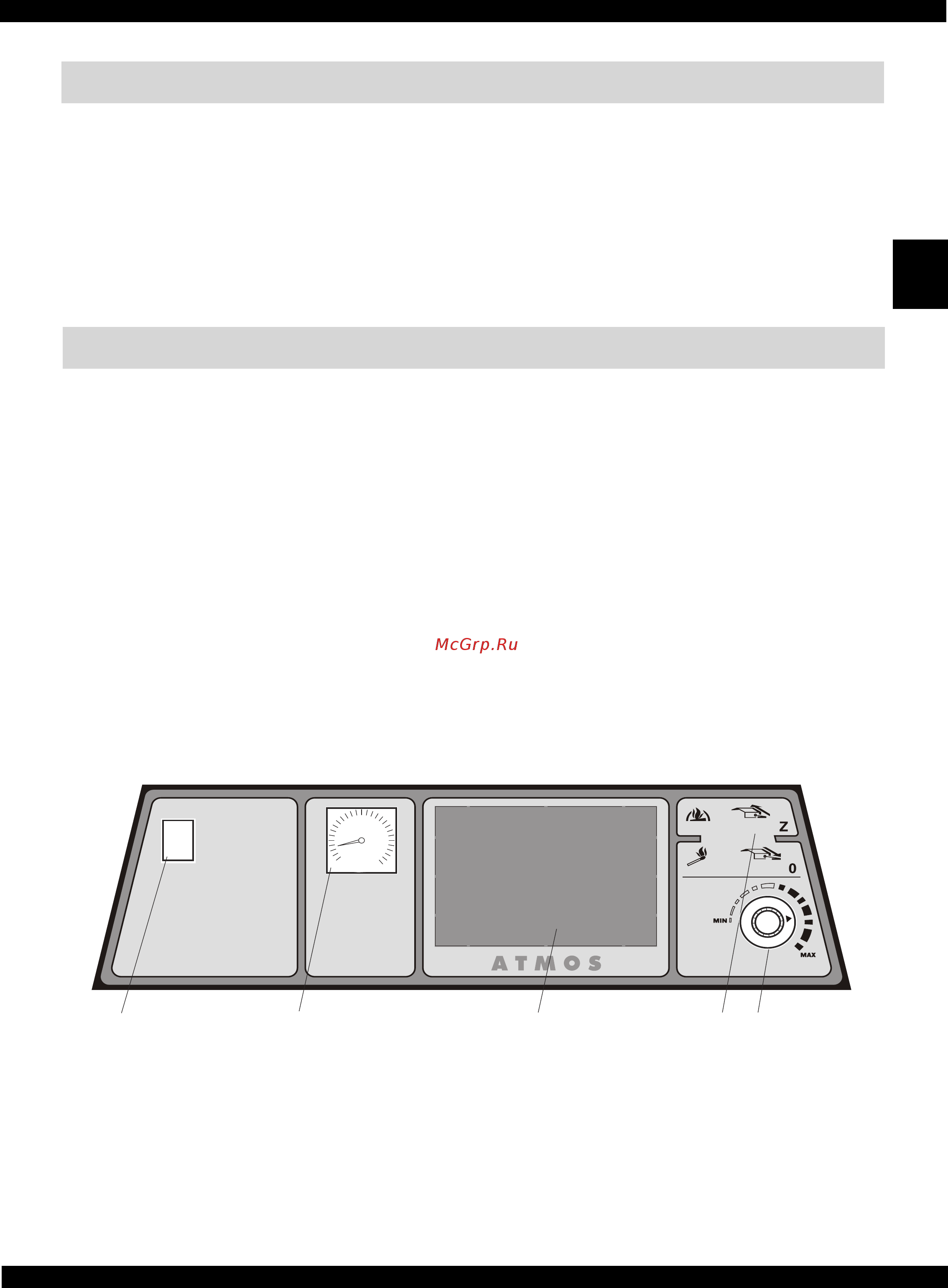

Вид доски приборов
1. Термометр 7. Место для элекронной
2. Главный выключатель регуляции отопительной системы (92x138 мм)
6. Тяга клапана для растопки 8. Термостат для насоса
1
0
2 1 867
